Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Bedien- und Anzeigeelemente 5.2.2 Bedienung JEDEC Tray Feeder in der Stationssoftware (SW707)
70 JEDEC Tray Feeder
5.2.2.1
5.2.2.1 SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE Pro konfiguriert und Vorgabe an Maschine
SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE Pro konfiguriert und Vorgabe an Maschine
Wurde ein SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE Pro konfiguriert, wird durch Vorgabe eines
Auftrags an die Maschine der jeweilige Stellplatz in zwei Bereiche unterteilt. Bei einer Maschine der SI-
PLACE X-Serie S bleibt es ein Bereich.

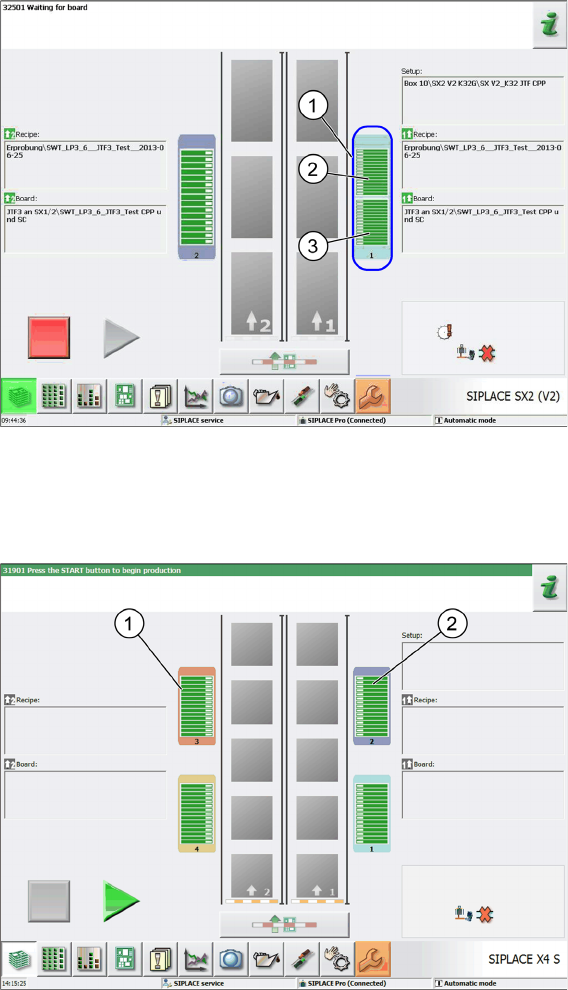

Beispiel Stellplatzansicht - SIPLACE SX2 (V2)
1. Location 1 – zwei Bereiche
2. Bereich für gurtlose Förderer
3. Bereich für SIPLACE JTF-Förderer
Beispiel Stellplatzansicht - Beispiel SIPLACE X4 S
1. Location 3
2. Location 2
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
5.2.2 Bedienung JEDEC Tray Feeder in der Stationssoftware (SW707) Bedien- und Anzeigeelemente
JEDEC Tray Feeder 71
5.2.2.2
5.2.2.2 Menü „Förderer, Bauelemente und Pipetten anzeigen, überprüfen und rüsten“
Menü „Förderer, Bauelemente und Pipetten anzeigen, überprüfen und rüsten“
Beispiel SIPLACE SX2 (V2)
► Wählen Sie das Menü Förderer, Bauelemente und Pipetten anzeigen, überprüfen und rüsten (1) um
in die Unteransichten der jeweiligen Stellplätze zu kommen.
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Bedien- und Anzeigeelemente 5.2.2 Bedienung JEDEC Tray Feeder in der Stationssoftware (SW707)
72 JEDEC Tray Feeder
5.2.2.3
5.2.2.3 Anwahl des SIPLACE JTF-S, SIPLACE JTF-M-Förderers am Stellplatz
Anwahl des SIPLACE JTF-S, SIPLACE JTF-M-Förderers am Stellplatz
Beispiel Loc 1 auf Stellplatz 1 an der SIPLACE SX2 (V2)
► Wählen Sie den jeweiligen Stellplatz (1) um direkt in die Ansicht der aktuellen Rüstung zu kommen.
Beispiel Loc 1 auf Stellplatz 1 an der SIPLACE SX1/2 ausgewählt
1. Current Setup (derzeit gerüstete Feeder)
2. Expected Setup (von SIPLACE Pro erwartete Rüstung)
3. SIPLACE JTF-S, SIPLACE JTF-M-Förderer an SIPLACE SX1/2
4. Wechselbutton in das Sub-Menu Spurinformationen.
► Drücken Sie den Wechselbutton um in das Sub-Menu Spurinformationen zu kommen.
