Aufstellen und Inbetriebnahme
Übersicht SIPLACE JTF an SIPLACE X-Serie S - Konfiguration und Einschränkungen
36 JEDEC Tray Feeder
Konfiguration SIPLACE X2 S und SIPLACE X3 S
An Stellplatz 2 sind eine stationäre Kamera (5) und ein Q10-Magazin (4) sowie ein Q10-Magazin alleine
möglich.
HINWEIS
Stellplatz
An SIPLACE X 3S, SIPLACE X2S Maschinen kann ein SIPLACE JTF-S oder SIPLACE JTF-M
nur an Stellplatz 2 installiert werden.
HINWEIS
Pipettenwechsler
Die erste Reihe Pipettenwechsler muss, je nach Kopftyp, gegen einen kurzen Pipettenwechsler
getauscht werden.
HINWEIS
SPS
Ein SPS ist an einer SIPLACE X2 S Maschine nicht möglich!
Aufstellen und Inbetriebnahme
Übersicht SIPLACE JTF an SIPLACE X4i S - Konfiguration und Einschränkungen
JEDEC Tray Feeder 37
4.2
4.2 Übersicht SIPLACE JTF an SIPLACE X4i S - Konfiguration und Einschränkungen
Übersicht SIPLACE JTF an SIPLACE X4i S - Konfiguration und
Einschränkungen
Für die SIPLACE X4i S mit einem SIPLACE JTF-S oder SIPLACE JTF-M und Smart Pin Support sind
folgende Konfigurationen möglich:

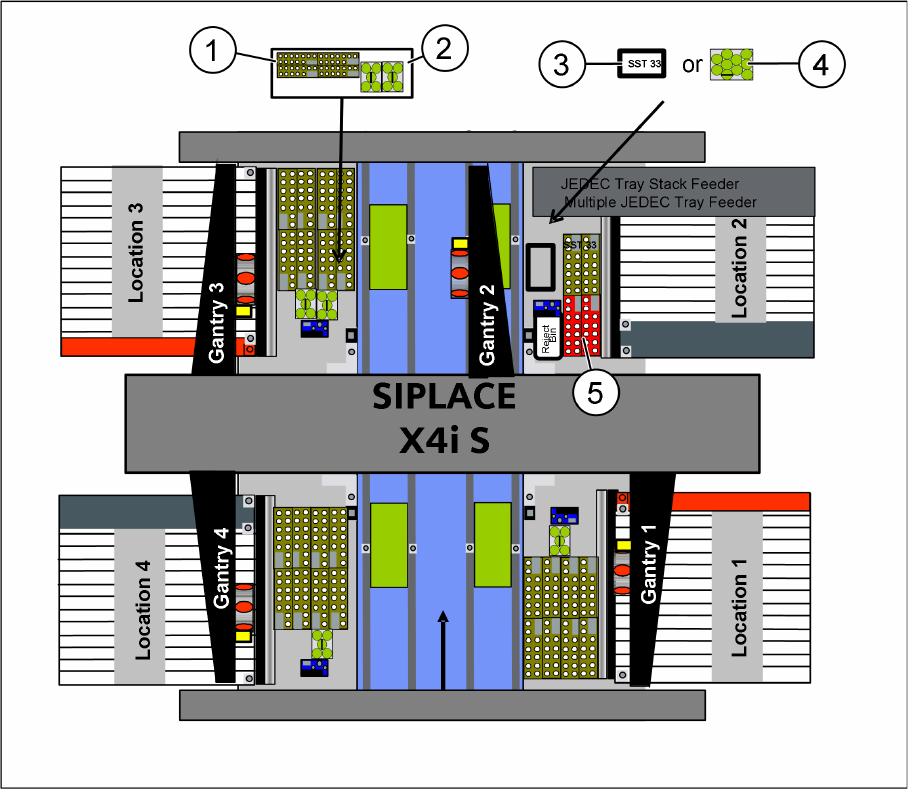

Konfiguration 1:
An Stellplatz 3 ist eine zweite Reihe Pipettenwechsler (1) oder zwei W5-Magazinen (2) möglich, jedoch
keine stationäre Kamera.
An Stellplatz 2 sind eine stationäre Kamera oder ein Q10-Magazin, aber nur zwei Pipettenwechsler (5)
möglich.
Aufstellen und Inbetriebnahme
Übersicht SIPLACE JTF an SIPLACE X4i S - Konfiguration und Einschränkungen
38 JEDEC Tray Feeder

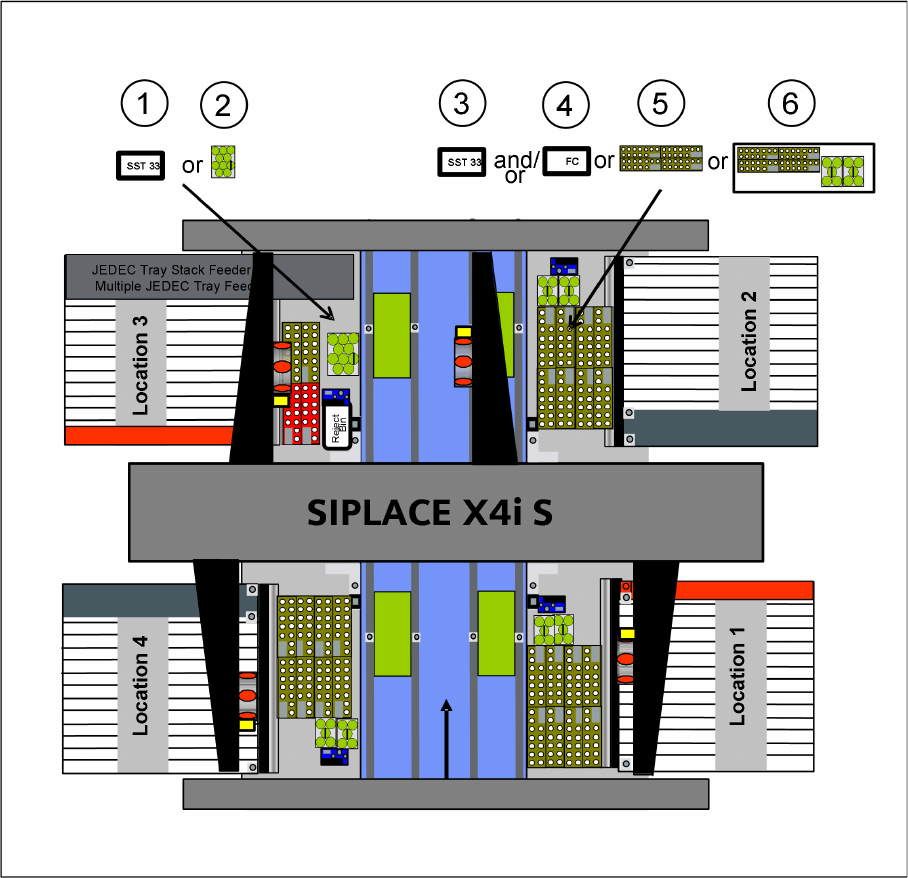

Konfiguration 2:
An Stellplatz 3 sind eine stationäre Kamera (1) oder ein Q10-Magazin (2) und maximal 2 Pipettenwechs-
ler möglich, jedoch keine weitere stationäre Kamera.
An Stellplatz 2 sind eine stationäre Kamera (3), (4) oder ein W5-Magazin, oder eine zweite Reihe Pipet-
tenwechsler (5) und zwei W5-Magazine (6) möglich.
