Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
5.3.1 SIPLACE JTF-S, SIPLACE JTF-M-Versionen in SIPLACE Pro – Feeder Tree View Konfiguration des SIPLACE JTF-S, SIPLACE JTF-M in
JEDEC Tray Feeder 81
5.3
5.3 Konfiguration des SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE Pro
Konfiguration des SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE
Pro
SIPLACE JTF-S, SIPLACE JTF-M Förderer sind ab SIPLACE Pro 11.1 verfügbar. SIPLACE Pro Versi-
onen bis Version 10.x unterstützen diese Förderer-Familie nicht.
5.3.1
5.3.1 SIPLACE JTF-S, SIPLACE JTF-M-Versionen in SIPLACE Pro – Feeder Tree View
SIPLACE JTF-S, SIPLACE JTF-M-Versionen in SIPLACE Pro – Feeder Tree View
HINWEIS
Beispielhafte Darstellung
Die nachfolgenden Bilder zeigen die SIPLACE Pro Software 11.1 am Beispiel der SIPLACE
SX2 V2. Die Vorgehensweise an der SIPLACE SX1 V2 und der SIPLACE X-Serie S ist analog.
Auf Unterschiede wird explizit hingewiesen.

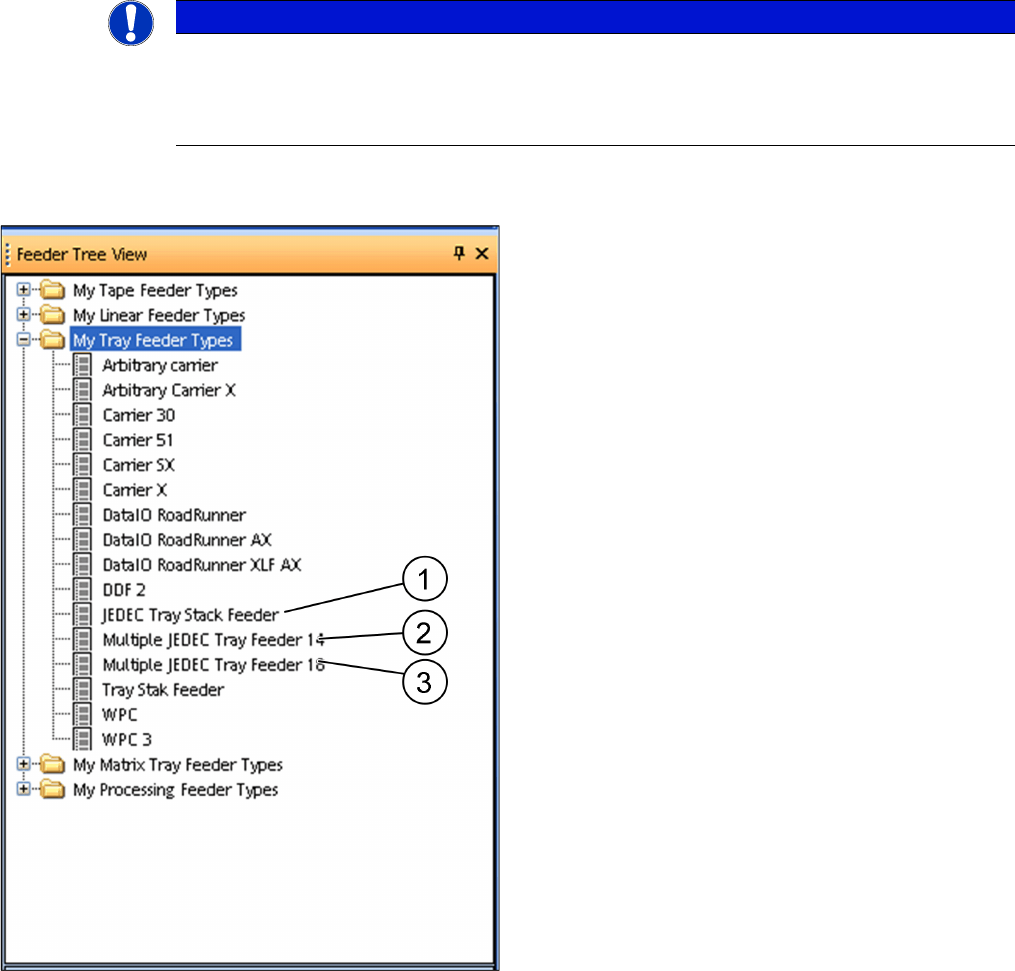

Es stehen im Feeder Tree View drei SIPLACE JTF-Fee-
dertypen zur Auswahl:
1. JEDEC Tray Stack Feeder
Nur ein BE-Typ im gesamten Feeder
2. Multiple JEDEC Tray Feeder 14
Version für 14 dicke JEDEC Trays d=12,19mm / max.
14 verschiedene Bauteile (je Tray ein BE-Typ)
3. Multiple JEDEC Tray Feeder 18
Version für 18 dünne JEDEC Trays d=7,62mm / max.
18 verschiedene Bauteile (je Tray ein BE-Typ)
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Konfiguration des SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE Pro 5.3.2 JEDEC Tray Beschreibung – Tray Tree View
82 JEDEC Tray Feeder
5.3.2
5.3.2 JEDEC Tray Beschreibung – Tray Tree View
JEDEC Tray Beschreibung – Tray Tree View
► Definieren Sie ein JEDEC Tray, welches in den Dimensionen der JEDEC Tray Norm entspricht.
► Entnehmen Sie die Abmaße dem Datenblatt des Herstellers.
HINWEIS
JEDEC-Tray-Norm
Die Maße müssen immer der JEDEC Tray Norm entsprechen um im den SIPLACE JTF-S, SI-
PLACE JTF-M Förderer zu passen. Im Beispiel wurde ein JEDEC Tray mit dem Namen JEDEC
Test angelegt.
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
5.3.3 Konfiguration der Station – Station Tree View Konfiguration des SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE Pro
JEDEC Tray Feeder 83
► Nachdem Sie einen JEDEC Tray angelegt haben, müssen Sie diesen noch einem Förderer zuord-
nen. Wählen Sie den jeweiligen SIPLACE JTF-Typ aus.
► Wählen Sie das Register Feeder an (1).
► Wählen Sie Add zum Hinzufügen eines Förderers oder Remove zum Löschen eines Förderers (2).
► Wählen Sie den jeweiligen SIPLACE JTF-Förderer aus (Mehrauswahl ist möglich) und bestätigen
Sie mit OK. Zugeordnete SIPLACE JTF-Förderer (3) sind im Assignment Fenster ersichtlich.
5.3.3
5.3.3 Konfiguration der Station – Station Tree View
Konfiguration der Station – Station Tree View
Nicht jede Station kann für den Einsatz eines SIPLACE JTF-S, SIPLACE JTF-M Förderers verwendet
werden.
Folgende Stationen ab der Stationssoftwareversion 707.0 oder höher unterstützen den SIPLACE JTF-
S, SIPLACE JTF-M:
▪SIPLACE SX
▪ SIPLACE SX V2
▪ SIPLACE X2 S
▪ SIPLACE X3 S
▪ SIPLACE X4 S
▪ SIPLACE X4i S
