Aufstellen und Inbetriebnahme 4.4.1 Montage des Adapters für JEDEC Tray Feede r Einb au JEDEC Tray Feeder 57 ► Verriegeln Sie den Adapter (2) mithilfe der Verriegelung sschraube (1) .
Aufstellen und Inbetriebnahme
Einbau 4.4.1 Montage des Adapters für JEDEC Tray Feeder
56 JEDEC Tray Feeder
► Lockern Sie die Verriegelungsschraube auf der Un-
terseite des Adapters.
Hier am Beispiel an der X4i S
► Schieben Sie den Adapter (1) auf die vorgegebene
Spur des Tisches.
► Schieben Sie den Adapter ein, bis er hörbar einrastet.
VORSICHT!
Quetschgefahr der Hände
Achten Sie darauf, dass Sie beim Aufschieben des Adap-
ters auf den Tisch nicht mit den Händen zwischen Adap-
ter und Tisch greifen.
Aufstellen und Inbetriebnahme
4.4.1 Montage des Adapters für JEDEC Tray Feeder Einbau
JEDEC Tray Feeder 57
► Verriegeln Sie den Adapter (2) mithilfe der
Verriegelungsschraube (1).
Aufstellen und Inbetriebnahme
Einbau 4.4.2 JEDEC Tray Feeder Trageposition
58 JEDEC Tray Feeder
4.4.2
4.4.2 JEDEC Tray Feeder Trageposition
JEDEC Tray Feeder Trageposition

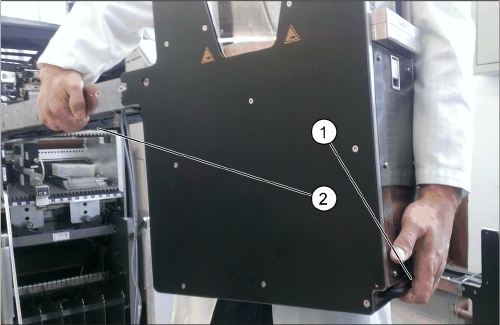

► Nehmen Sie den JEDEC Tray Feeder von der Seite.
► Benutzen Sie dazu den Griff (1) mit der einen Hand.
► Nehmen Sie ihn mit der anderen Hand an der
Außenleiste der JTF-Zuführeinheit (2).
