Aufgaben am SIPLACE J TF-S, SIPLACE JTF-M Konfiguration des SIPLACE JTF-S, S IPLACE JTF-M in SIPLACE Pro 5. 3.5 Konfiguration der Rüstung – Setup Tree View 86 JEDEC Tray Feeder Der SIPLACE JTF-S, SIPLACE JTF-M wird immer…
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
5.3.5 Konfiguration der Rüstung – Setup Tree View Konfiguration des SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE Pro
JEDEC Tray Feeder 85
5.3.5
5.3.5 Konfiguration der Rüstung – Setup Tree View
Konfiguration der Rüstung – Setup Tree View
5.3.5.1
5.3.5.1 Kopfkonfigurationen SIPLACE SX1, SX2, SIPLACE X-Serie S und SIPLACE X4i S
Kopfkonfigurationen SIPLACE SX1, SX2, SIPLACE X-Serie S und SIPLACE X4i S
Der SIPLACE JTF-S, SIPLACE JTF-M Förderer darf nur an Portalen mit folgenden Köpfen gerüstet wer-
den:
An beiden Stellplätzen, Stellplatz 1 und 2 für SIPLACE SX1 und SIPLACE SX2, Stellplatz 2 und 3 für
SIPLACE X-Serie S und SIPLACE X4i S:
1. CPP_H (kein CPP_L erlaubt)
2. Twin VHF
3. HFH
Wenn einer dieser Köpfe konfiguriert ist, können Sie die Tischkonfiguration durchführen.
5.3.5.2
5.3.5.2 Tischkonfiguration – Table Configuration
Tischkonfiguration – Table Configuration
Nachdem Sie einen der unter "5.3.5.1 Kopfkonfigurationen SIPLACE SX1, SX2, SIPLACE X-Serie S und
SIPLACE X4i S" [ ➙ 85] genannten Köpfe konfiguriert haben, wählen Sie den notwendigen Tisch-Typ
aus, der Voraussetzung zum Rüsten eines SIPLACE JTF-S, SIPLACE JTF-M ist.
Die Tisch-Typen (Table Type) sind:
▪ SIPLACE SX1 und SIPLACE SX2 : MTF Table 60 X
▪ SIPLACE X-Serie S : MTF Table 40 X
SIPLACE Pro - Beispiel Tischkonfiguration an SIPLACE SX1/SX2
1. Head Configuration: CPP 12 2xxx (als Beispiel) (1)
► Head height: Wählen Sie hier aufgrund der Auswahl CPP 12 2xxx ein HIGH (2).
1. Table Configuration Change Table (3)
► Bestätigen Sie die Auswahl des jeweiligen Tischtyps(4) und bestätigen Sie mit OK.
Nach Auswahl des jeweiligen Tischtyps werden unter den Feldern Camera und Nozzle Changer auto-
matisch Felder deaktiviert. Diese Konfigurationsmöglichkeiten stehen nach Auswahl des Tischtyps auf-
grund von konstruktiven Gründen nicht mehr zur Verfügung.
Alle zur Auswahl stehenden Kamera- und Pipettenwechsler-Konfigurationen werden als Aktiv ange-
zeigt.
5.3.5.3
5.3.5.3 Rüsten des SIPLACE JTF-S, SIPLACE JTF-M auf den Tisch
Rüsten des SIPLACE JTF-S, SIPLACE JTF-M auf den Tisch
Es gibt zwei Möglichkeiten, den SIPLACE JTF-S, SIPLACE JTF-M auf den Tisch zu rüsten:
▪ Durch manuelles Ziehen des SIPLACE JTF-S, SIPLACE JTF-M auf den Tisch (2).
▪ Durch Auswahl mithilfe des Menü-Punktes Insert a new Item into the collection (1).
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Konfiguration des SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE Pro 5.3.5 Konfiguration der Rüstung – Setup Tree View
86 JEDEC Tray Feeder
Der SIPLACE JTF-S, SIPLACE JTF-M wird immer automatisch auf die, für die Maschine erlaubte, Spur
gesetzt.
Diese Spur kann man nicht verändern.
▪ SIPLACE SX1/2 Spur 11 - 26
▪ SIPLACE X-Serie S Spur 1 – 15 an Stellplatz 3
▪ SIPLACE X-Serie S Spur 27 – 40 an Stellplatz 2
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
5.3.5 Konfiguration der Rüstung – Setup Tree View Konfiguration des SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE Pro
JEDEC Tray Feeder 87
SIPLACE JTF-S, SIPLACE JTF-M Carrier Level

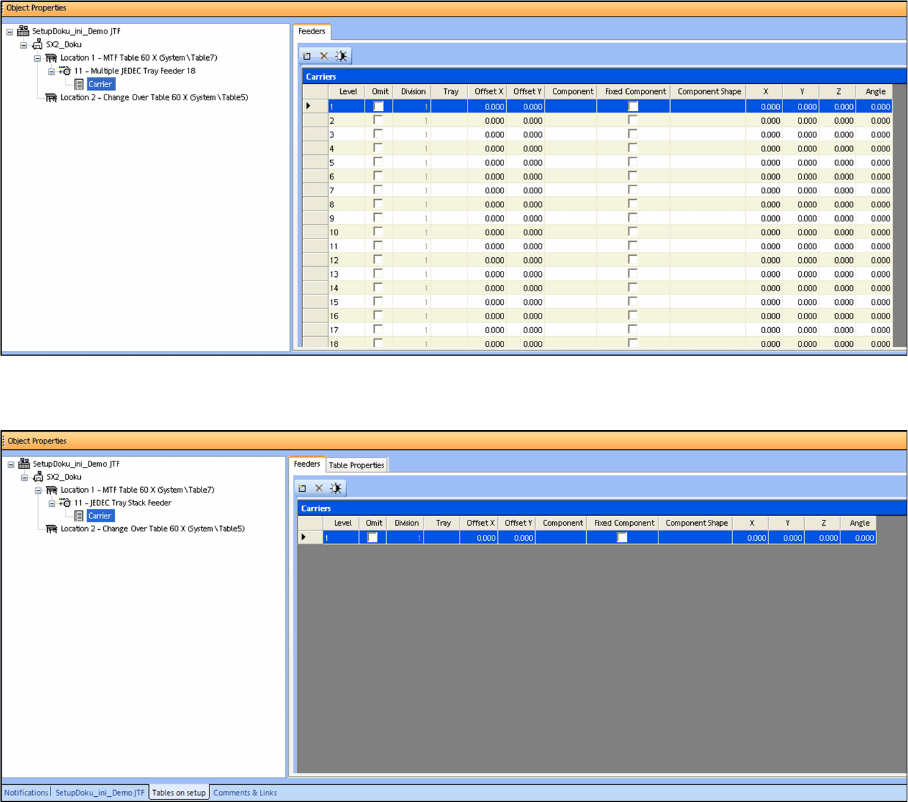

Wurde ein Multiple JEDEC Tray Feeder 18 (SIPLACE JTF-M für dünne Trays) ausgewählt, werden unter
Carrier die Anzahl der Tray (18) sowie deren Einstellungen und Belegung mit Bauelementen angezeigt.
Für einen Multiple JEDEC Tray Feeder 14 (SIPLACE JTF-M für dicke Trays) werden nur 14 Trays an-
gezeigt:
Bei einem JEDEC Tray Stack Feeder (SIPLACE JTF-S) wird unter Carrier nur ein Tray angezeigt, da
alle gerüsteten Trays im JEDEC Tray Stack Feeder die gleichen Bauelemente haben müssen:
