Aufstellen und Inbetriebnahme 4.3.7 Einbau Q10-Magazin (Option) Nachrüstung an der SIPLACE X-S erie S JEDEC Tray Feeder 49 Einstellung ► Achten Sie darauf, dass b ei der folgenden Messung die Messschie berspitz e für die…
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE X-Serie S 4.3.6 Einstellung der Höhe des Pipettenwechslers
48 JEDEC Tray Feeder
► Kontrollieren Sie die Höhe der Pipettenstation.
4.3.6
4.3.6 Einstellung der Höhe des Pipettenwechslers
Einstellung der Höhe des Pipettenwechslers
Teile, Hilfsmittel und Werkzeug
▪ Messschieber
▪ PPW-Abstimmplatte [03021079-xx]
Übersicht

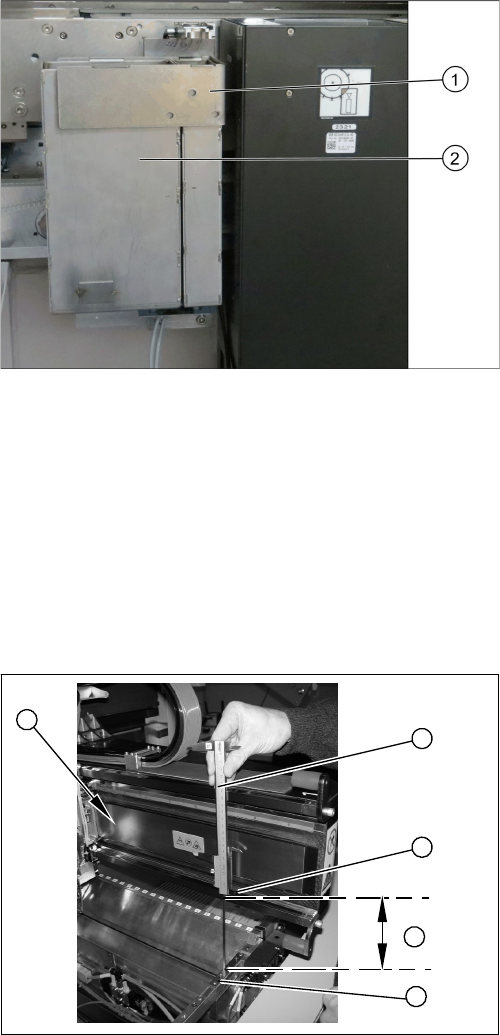

► Hängen Sie die "Abwurfbehaelter klein
kpl."[03106818-xx] und "Abwurfbehaelter gross kpl."
[03106815-xx] (2) in den Halter [03106722-xx] (1)
ein.
Übersicht über den Messvorgang
1. Messschieber
2. Oberkante der unteren Linearführung der X-Achse
3. Einstellmaß (150 +/- 0,2 mm)
4. Auflagefläche des Pipettenwechslers
5
1
4
3
2
Aufstellen und Inbetriebnahme
4.3.7 Einbau Q10-Magazin (Option) Nachrüstung an der SIPLACE X-Serie S
JEDEC Tray Feeder 49
Einstellung
► Achten Sie darauf, dass bei der folgenden Messung die Messschieberspitze für die Innenmessung
nicht die Magnetleiste berührt, da diese sonst verkratzen kann!
► Setzen Sie den Messschieber (1) auf die Oberkante der unteren Linearführung (2) der X-Achse auf
und messen Sie bis zur Auflagefläche des Pipettenwechslers (4).
► Halten Sie den Messschieber (1) senkrecht.
► Das Einstellmaß (4) beträgt 150 +/-0,2 mm.
Sie können die Höhe ggf. durch Entfernen oder Hinzufügen von PPW-Abstimmplatten anpassen.
► Wiederholen Sie diese Messung an der Innenseite des Portals (5).
► Kalibrieren Sie die Position des Pipettenwechslers.
4.3.7
4.3.7 Einbau Q10-Magazin (Option)
Einbau Q10-Magazin (Option)
VORSICHT
Große Magnetkräfte
Legen sie eine geeignete Kunststoffplatte zwischen Magnet und Messschieber.
VORSICHT
Crashgefahr!
Legen Sie nicht zu viele Abstimmplatten unter.

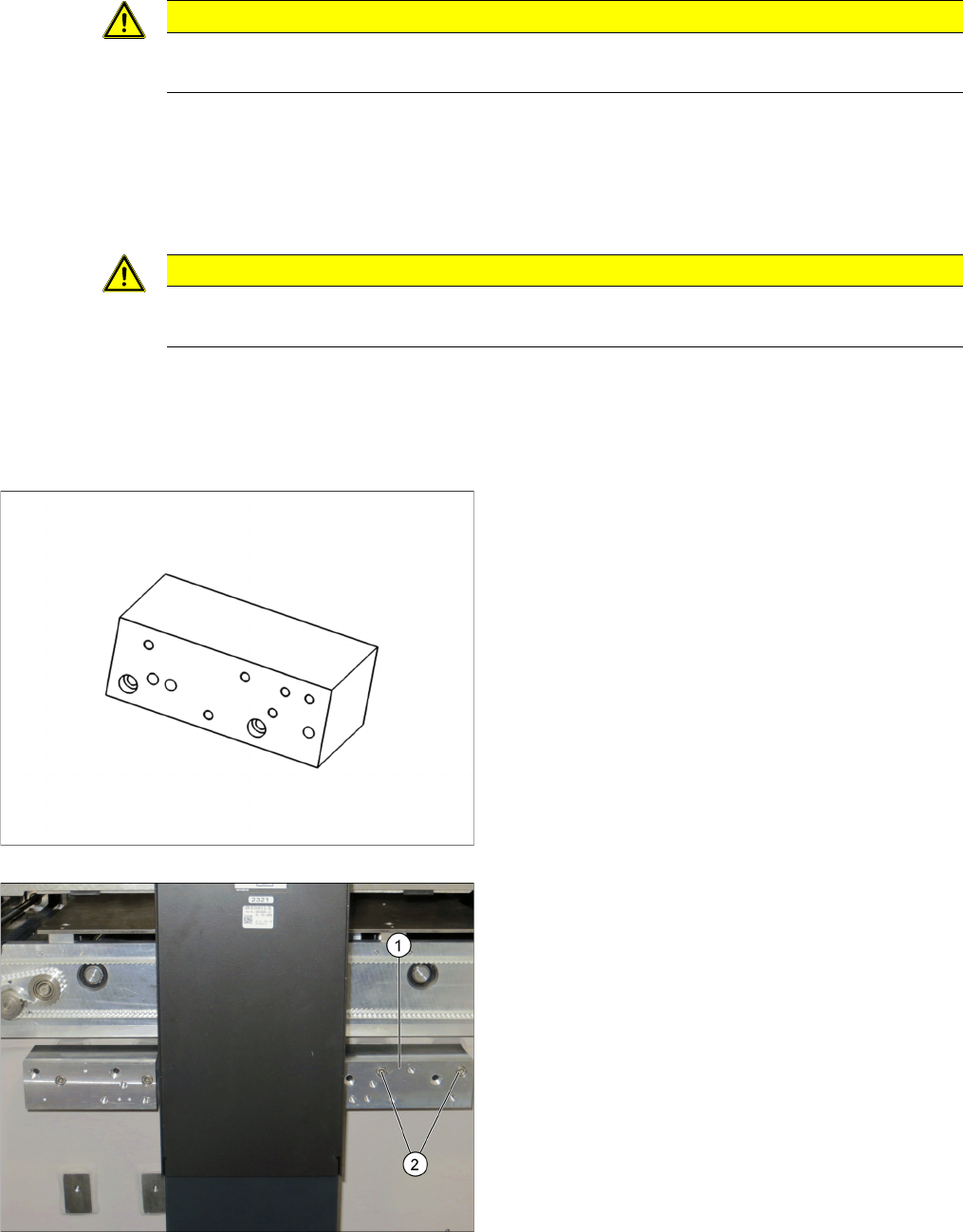

Distanzplatte [03104724-xx]
► Montieren Sie die Distanzplatte [03104724-xx] (1) für
das Q10-Magazin mit den zwei Schrauben M6x70 (2)
auf die Befestigungspunkte.
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE X-Serie S 4.3.8 Einbau manueller Tisch
50 JEDEC Tray Feeder
4.3.8
4.3.8 Einbau manueller Tisch
Einbau manueller Tisch
Für den Einbau des manuellen Tisches müssen die Gurtrutsche und das Schneidgerät demontiert wer-
den.

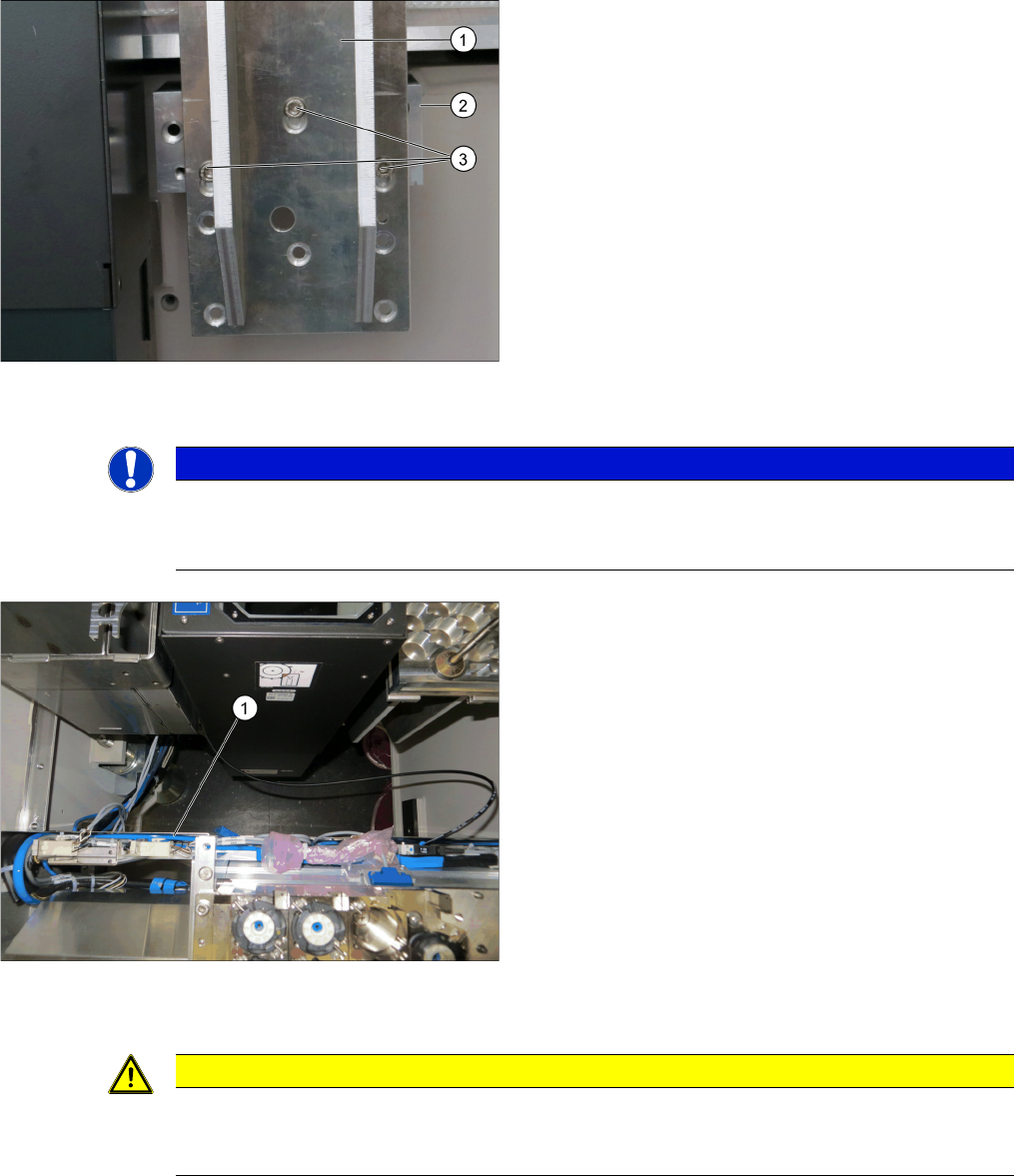

► Befestigen Sie das Q10-Magazin (1) mit den drei
Schrauben (3) auf der Distanzplatte [03104724-xx]
(2).
HINWEIS
Kabel und Schläuche
► Achten Sie vor dem Einbau des Tisches darauf, alle Kabel und Schläuche für den späteren
Anschluss zu verlegen.
► Führen Sie den Pneumatikschlauch (1) aus der Ma-
schine an der Rückseite des Pipettenwechslers vor-
bei.
Achten Sie dabei darauf, dass der Schlauch nicht ge-
quetscht werden kann.
VORSICHT
Rückteil, stellbare Tischmarke
Die Maschine darf nicht ohne das Rückteil des manuellen Tisches oder ohne stellbare Tisch-
marke betrieben werden.
