Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M Aufgabe: Bedienung des Förderers JEDEC Tray Feeder 63 5 5 A u f g a b e n a m S I P L A C E J T F - S , S I P L A C E J T F - M Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M 5.1 5 . 1 …
Aufstellen und Inbetriebnahme
Einbau 4.4.4 Abschließende Arbeiten
62 JEDEC Tray Feeder
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Aufgabe: Bedienung des Förderers
JEDEC Tray Feeder 63
5
5 Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
5.1
5.1 Aufgabe: Bedienung des Förderers
Aufgabe: Bedienung des Förderers
Beladen der Trays

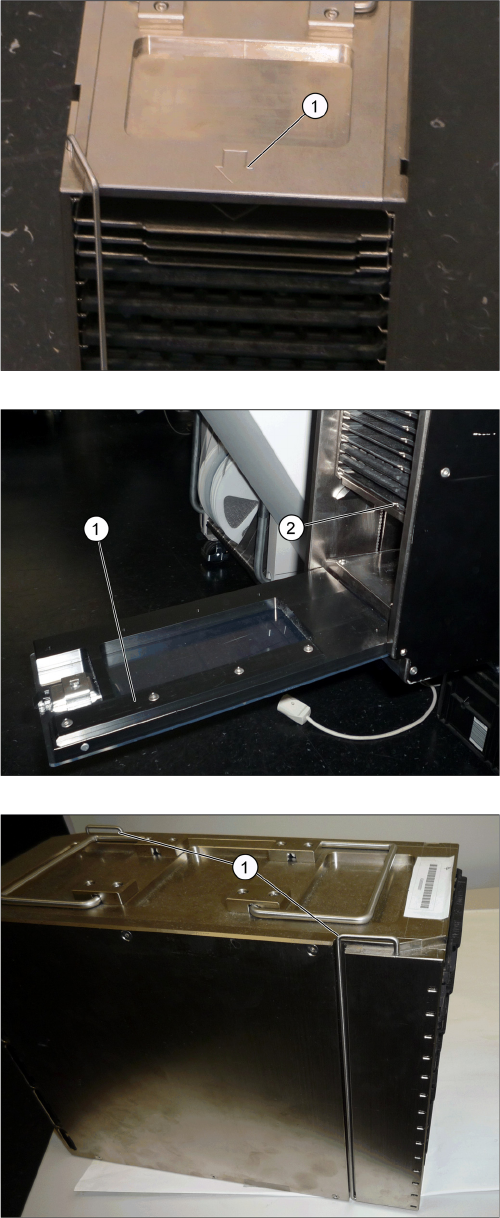

► Stellen Sie das Magazin auf einen soliden Untergrund.
► Beachten Sie den Pfeil (1) auf dem Magazin, der die
Beladerichtung des Magazins zeigt (Hier am Beispiel
eines Magazines für SIPLACE JTF-M).
► Beachten Sie die Beladerichtung der Trays und die
Orientierung. Die Verschlüsselung (1) an der Türe
muss der Tray-Orientierung (2) entsprechen. Die
Türe kann nur verschlossen werden, wenn beides
übereinstimmt.
► Öffnen Sie die zwei Sicherheitsfedern (1), die das
Herausfallen der Trays verhindern.
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Aufgabe: Bedienung des Förderers
64 JEDEC Tray Feeder
► Verlinken Sie am Hostsystem die Komponenten / Tray Code mit der Slot-Nummer des Magazins.
Beladen des Magazins in die Feeder Base
► Vergewissern Sie sich, dass die Sicherheitsfedern offen sind.
► Öffnen Sie die Türe.
► Heben und halten Sie das Magazin immer waagrecht.
► Beladen Sie das Magazin in Pfeilrichtung in die Feederbase.
► Schließen Sie die Türe.
Ist für den Betrieb das Wechseln einzelner Trays nicht vorgesehen, müssen Sie die hintere Sicherheits-
feeder nicht öffnen.
Entnehmen des Magazins
► (Lassen Sie den Befehl End-of-Lot (EOL) von der Hostmaschine an den Förderer senden.)
► Öffnen Sie die Türe, wenn der Lift ganz unten angekommen ist.
► Greifen Sie unter das Magazin und ziehen Sie es nur soweit heraus, bis Sie den ersten Schwenkgriff
oben am Magazin heben können.
► Ziehen Sie das Magazin weiter heraus und halten Sie es dabei.
► Halten Sie das Magazin mit einer Hand an beiden Schwenkgriffen.
► Heben Sie es heraus, halten Sie es waagrecht und stellen Sie es auf einen soliden Untergrund.
Entnehmen der Trays
► Sie können die Trays den Slots herausziehen. Ist nur eine Sicherheitsfeder offen, können Sie auch
die zweite öffnen.
1. Türe
2. Förderrichtung
► Beladen Sie die Trays. Beachten Sie dabei die Orien-
tierung.
