Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M 5.3.3 Konfiguration der Station – Station Tree View Konfiguratio n des SIPLACE JTF-S, SIPLA CE JTF-M in SIPLACE Pro JEDEC Tray Feeder 83 ► Nachdem Sie einen JEDEC Tray ang elegt h…
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Konfiguration des SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE Pro 5.3.2 JEDEC Tray Beschreibung – Tray Tree View
82 JEDEC Tray Feeder
5.3.2
5.3.2 JEDEC Tray Beschreibung – Tray Tree View
JEDEC Tray Beschreibung – Tray Tree View

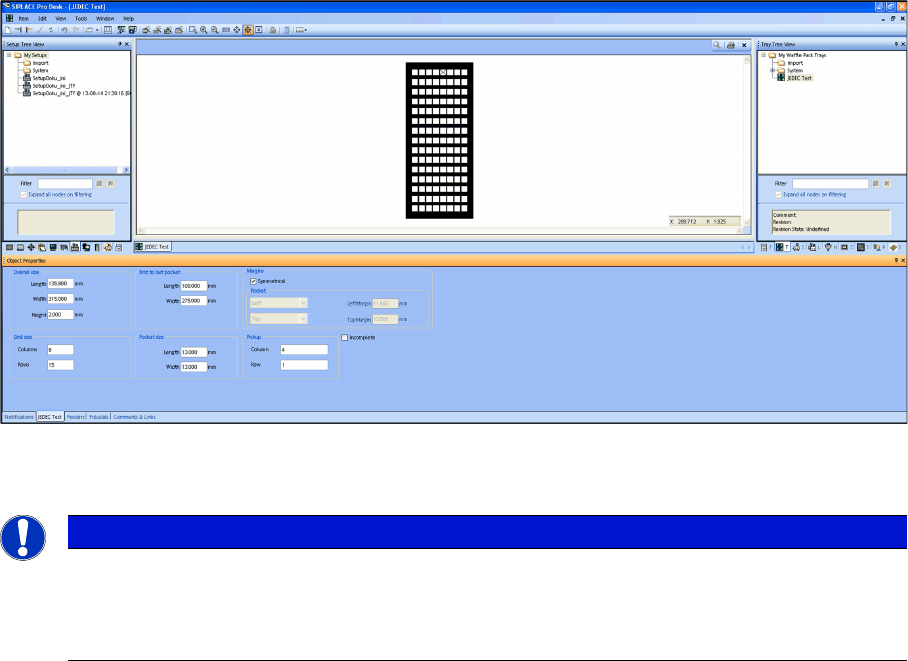

► Definieren Sie ein JEDEC Tray, welches in den Dimensionen der JEDEC Tray Norm entspricht.
► Entnehmen Sie die Abmaße dem Datenblatt des Herstellers.
HINWEIS
JEDEC-Tray-Norm
Die Maße müssen immer der JEDEC Tray Norm entsprechen um im den SIPLACE JTF-S, SI-
PLACE JTF-M Förderer zu passen. Im Beispiel wurde ein JEDEC Tray mit dem Namen JEDEC
Test angelegt.
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
5.3.3 Konfiguration der Station – Station Tree View Konfiguration des SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE Pro
JEDEC Tray Feeder 83
► Nachdem Sie einen JEDEC Tray angelegt haben, müssen Sie diesen noch einem Förderer zuord-
nen. Wählen Sie den jeweiligen SIPLACE JTF-Typ aus.
► Wählen Sie das Register Feeder an (1).
► Wählen Sie Add zum Hinzufügen eines Förderers oder Remove zum Löschen eines Förderers (2).
► Wählen Sie den jeweiligen SIPLACE JTF-Förderer aus (Mehrauswahl ist möglich) und bestätigen
Sie mit OK. Zugeordnete SIPLACE JTF-Förderer (3) sind im Assignment Fenster ersichtlich.
5.3.3
5.3.3 Konfiguration der Station – Station Tree View
Konfiguration der Station – Station Tree View
Nicht jede Station kann für den Einsatz eines SIPLACE JTF-S, SIPLACE JTF-M Förderers verwendet
werden.
Folgende Stationen ab der Stationssoftwareversion 707.0 oder höher unterstützen den SIPLACE JTF-
S, SIPLACE JTF-M:
▪SIPLACE SX
▪ SIPLACE SX V2
▪ SIPLACE X2 S
▪ SIPLACE X3 S
▪ SIPLACE X4 S
▪ SIPLACE X4i S
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Konfiguration des SIPLACE JTF-S, SIPLACE JTF-M in SIPLACE Pro 5.3.4 Zuordnung JEDEC Tray zur Gehäuseform – Component Shape Tree
84 JEDEC Tray Feeder
5.3.4
5.3.4 Zuordnung JEDEC Tray zur Gehäuseform – Component Shape Tree View
Zuordnung JEDEC Tray zur Gehäuseform – Component Shape Tree View
Um später ein Bauelement mit dem SIPLACE JTF-S, SIPLACE JTF-M bestücken zu können, muss der
Gehäuseform Bauteil ein JEDEC Tray zugordnet werden.
► (1) Wählen Sie die Gehäuseform aus.
► (3) Wählen Sie das Register Feeders an.
► (2) Fügen Sie das Add des JEDEC Trays hinzu.
► Wählen Sie ein passendes JEDEC Tray aus der Liste aus. Das ausgewählte JEDEC Tray erscheint
unter Assignment.
