Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M 5.2.2 Bedienung JEDEC Tray Feeder in der Stationssoftw are (SW70 7) Bed ien- und Anzeigeelemente JEDEC Tray Feeder 73 Bei SIPLACE X-Serie S: Beispiel SIPLACE X4 S -Ste llplatz 2 =…
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Bedien- und Anzeigeelemente 5.2.2 Bedienung JEDEC Tray Feeder in der Stationssoftware (SW707)
72 JEDEC Tray Feeder
5.2.2.3
5.2.2.3 Anwahl des SIPLACE JTF-S, SIPLACE JTF-M-Förderers am Stellplatz
Anwahl des SIPLACE JTF-S, SIPLACE JTF-M-Förderers am Stellplatz

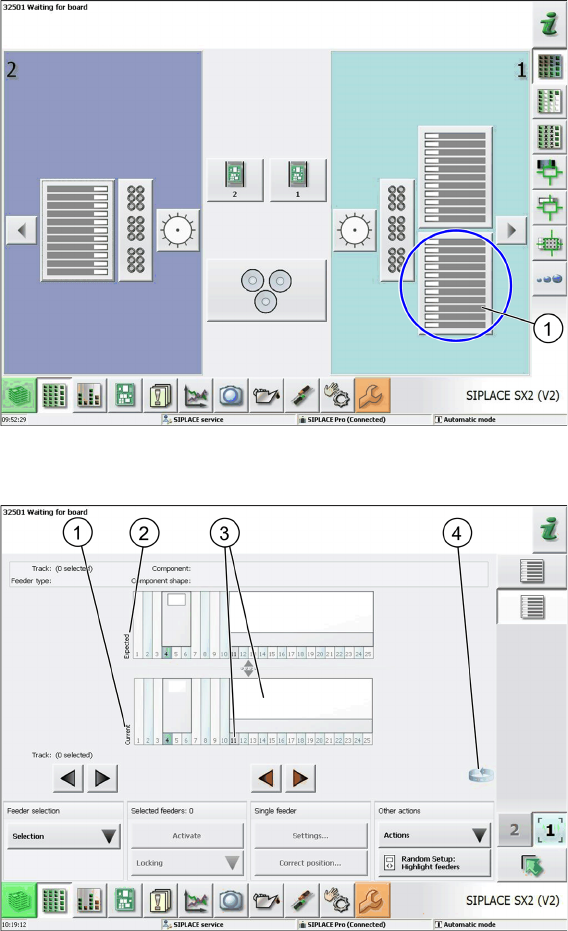

Beispiel Loc 1 auf Stellplatz 1 an der SIPLACE SX2 (V2)
► Wählen Sie den jeweiligen Stellplatz (1) um direkt in die Ansicht der aktuellen Rüstung zu kommen.
Beispiel Loc 1 auf Stellplatz 1 an der SIPLACE SX1/2 ausgewählt
1. Current Setup (derzeit gerüstete Feeder)
2. Expected Setup (von SIPLACE Pro erwartete Rüstung)
3. SIPLACE JTF-S, SIPLACE JTF-M-Förderer an SIPLACE SX1/2
4. Wechselbutton in das Sub-Menu Spurinformationen.
► Drücken Sie den Wechselbutton um in das Sub-Menu Spurinformationen zu kommen.
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
5.2.2 Bedienung JEDEC Tray Feeder in der Stationssoftware (SW707) Bedien- und Anzeigeelemente
JEDEC Tray Feeder 73
Bei SIPLACE X-Serie S:

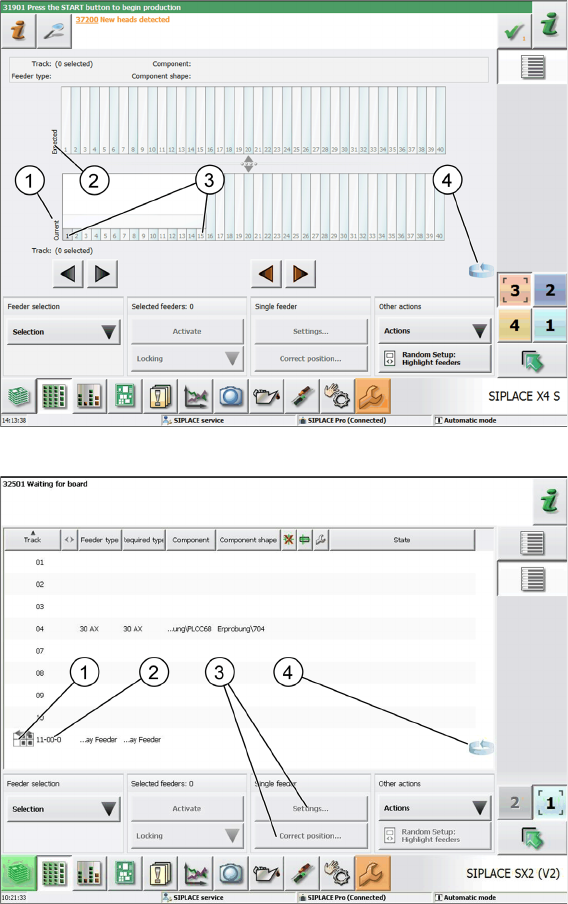

Beispiel SIPLACE X4 S -Stellplatz 2 = Spur 27 bis 40
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Bedien- und Anzeigeelemente 5.2.2 Bedienung JEDEC Tray Feeder in der Stationssoftware (SW707)
74 JEDEC Tray Feeder
Beispiel SIPLACE X4 S -Stellplatz 3 = Spur 1 bis 15
Beispiel - Spur 11 ausgewählt bei SIPLACE SX2 (V2)
1. SIPLACE JTF-S, SIPLACE JTF-M bei SIPLACE SX1/2
2. Kurzzeichen für SIPLACE JTF-Feeder (Visualisierung)
3. Settings-Menü wird erst aktiv nach Anwahl der jeweiligen Spur (dann blau hinterlegt)
4. Wechselbutton zurück in die Ansicht aktuelle Rüstung
