Aufstellen und Inbetriebnahme
4.3.9 Kabel verbinden Einbau
JEDEC Tray Feeder 55
4.3.9
4.3.9 Kabel verbinden
Kabel verbinden
► Montieren Sie die Seitenverkleidung zum Abschluss wieder an.
► Schrauben Sie das Schneidgerät wieder an.
► Schrauben Sie die Gurtabfallrutsche [03067460-xx] wieder an.
► Schieben Sie den Gurtrollenkontainer [03082711-xx] unter den Manuellen Tisch.
► Schieben Sie den Abfallbehälter [03088978-xx] unter den Gurtrollenkontainer.
4.3.10
4.3.10 Montage des kurzen Haubengriffes an der Haube Stellplatz 3
Montage des kurzen Haubengriffes an der Haube Stellplatz 3
► Tauschen Sie den vorhandenen Haubengriff am Stellplatz 3 gegen den Haubengriff [03113231-xx]
aus.
4.4
4.4 Einbau
Einbau
In den folgenden Kapiteln wird kurz der Einbau des Adapters, sowie des SIPLACE JTF-S, SIPLACE
JTF-M beschrieben.
4.4.1
4.4.1 Montage des Adapters für JEDEC Tray Feeder
Montage des Adapters für JEDEC Tray Feeder
Der Adapter auf festgelegte Spuren installiert werden:
▪ SIPLACE X-Serie S = Spur 1 – 15 an Stellplatz 3
▪ SIPLACE X-Serie S = Spur 27 – 40 an Stellplatz 2

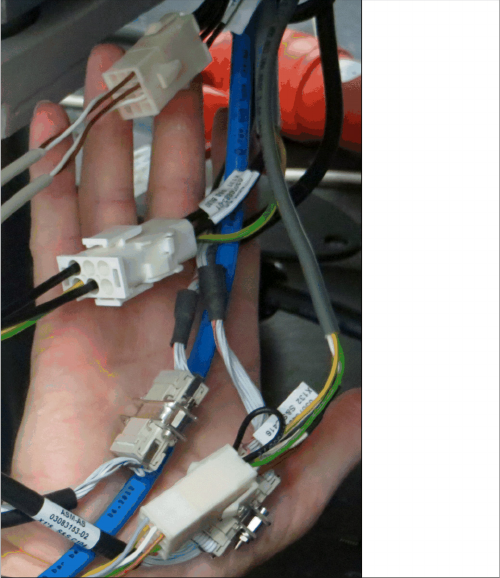

► Verbinden Sie die Kabel wie folgt:
▪ 03083152-xx: => X1*2 =>2 (Signaling) (In der Ma-
schine auf X1*2)
▪ 03083153-xx: => X 1*6 (Can1_Out)
▪ 03083148-xx: => X 1*11 (Power)
▪ 03083687-xx: => X 1*3 (Safety Circuit)
▪ 0308315x-xx: => X 1*5 (Can1_In)
► Verbinden Sie die zwei Kabel für die Abfrage.
► Verbinden Sie den schwarzen Schlauch der Abblas-
station.
Aufstellen und Inbetriebnahme
Einbau 4.4.1 Montage des Adapters für JEDEC Tray Feeder
56 JEDEC Tray Feeder

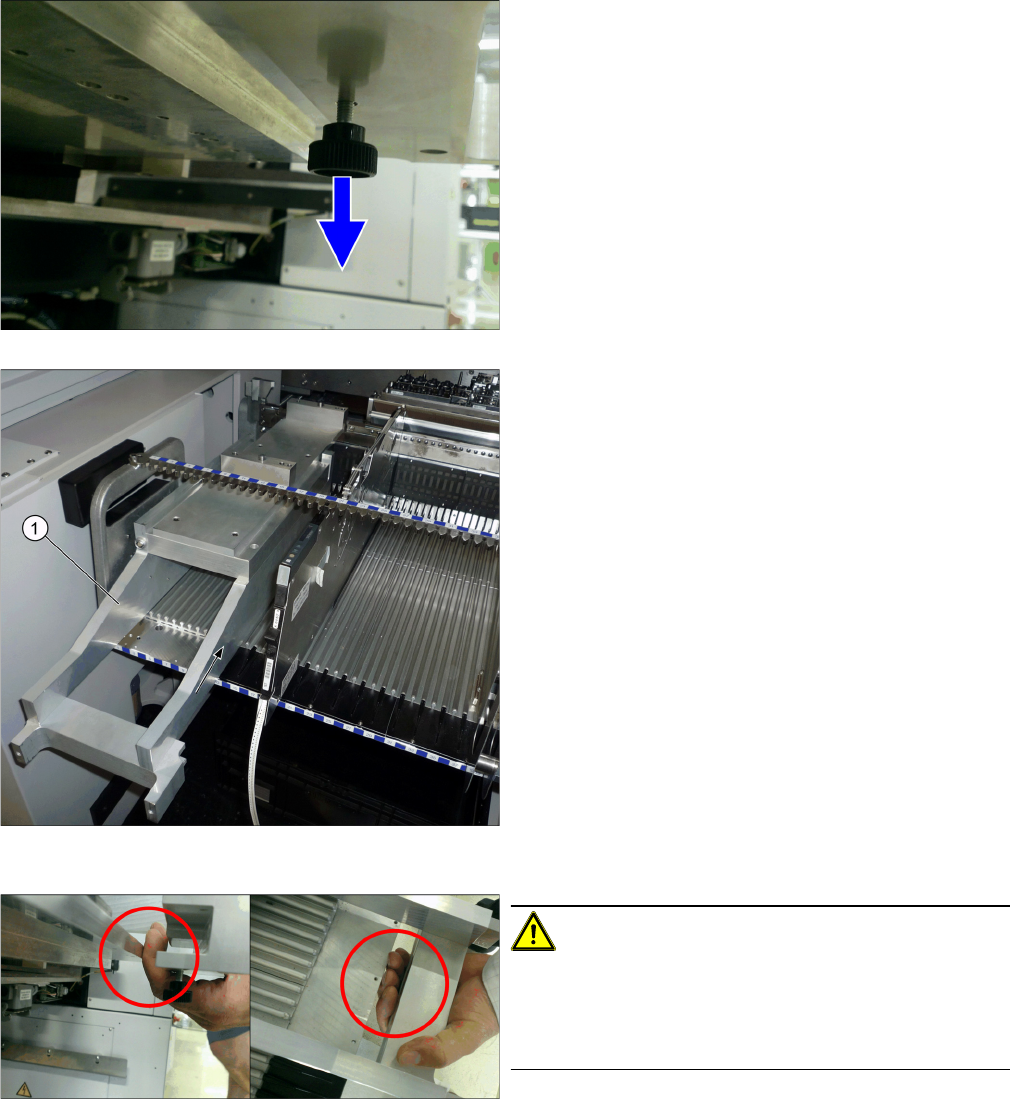

► Lockern Sie die Verriegelungsschraube auf der Un-
terseite des Adapters.
Hier am Beispiel an der X4i S
► Schieben Sie den Adapter (1) auf die vorgegebene
Spur des Tisches.
► Schieben Sie den Adapter ein, bis er hörbar einrastet.
VORSICHT!
Quetschgefahr der Hände
Achten Sie darauf, dass Sie beim Aufschieben des Adap-
ters auf den Tisch nicht mit den Händen zwischen Adap-
ter und Tisch greifen.
Aufstellen und Inbetriebnahme
4.4.1 Montage des Adapters für JEDEC Tray Feeder Einbau
JEDEC Tray Feeder 57

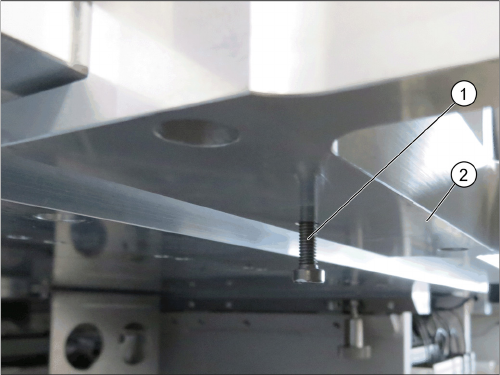

► Verriegeln Sie den Adapter (2) mithilfe der
Verriegelungsschraube (1).
