Aufstellen und Inbetriebnahme Nachrüstung an der SIPLACE X-Serie S 4.3.8 Einbau manueller Tisch 52 JEDEC Tray Feeder Einbau ► Setzen Sie den Montagerahmen (1 ) des m anuellen Tisches ein. ► Befestigen Sie den Montagerahm…
Aufstellen und Inbetriebnahme
4.3.8 Einbau manueller Tisch Nachrüstung an der SIPLACE X-Serie S
JEDEC Tray Feeder 51
4.3.8.1
4.3.8.1 Einbaupositionen manueller Tisch (Tischpositionen)
Einbaupositionen manueller Tisch (Tischpositionen)
4.3.8.2
4.3.8.2 Einbau Montagerahmen
Einbau Montagerahmen
Übersicht
An der SIPLACE X-Serie S gibt es folgende Einbauposi-
tionen für den manuellen Tisch:
1. Einbauposition 2 (SIPLACE X4i S)
2. Einbauposition 3 (SIPLACE X2 S, X3 S, X4 S)
1. Zentrierleiste
2. FCU
3. Vorderteil
4. Rückteil
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE X-Serie S 4.3.8 Einbau manueller Tisch
52 JEDEC Tray Feeder

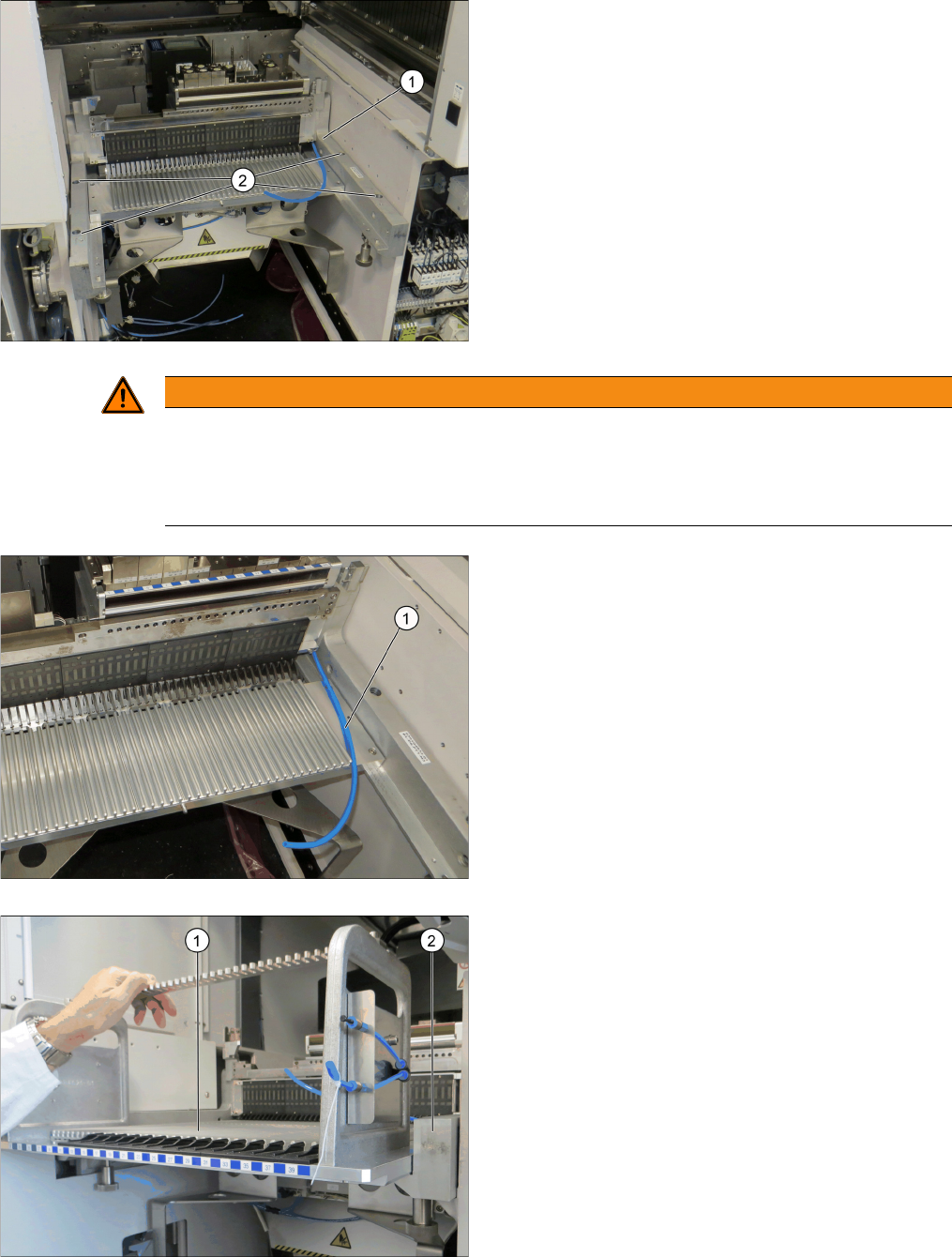

Einbau
► Setzen Sie den Montagerahmen (1) des manuellen
Tisches ein.
► Befestigen Sie den Montagerahmen des manuellen
Tisches an den in Kapitel "4.3.8.1 Einbaupositionen
manueller Tisch (Tischpositionen)" [ ➙ 51] vorgebe-
ben Stellen. Verwenden Sie dazu vier Schrauben
M6x25 [03042575-xx] (2).
WARNUNG
Instabiler Rahmen
Die Demontage des Vorderteiles kann zur Instabilität des Rahmens führen.
➢ Vorderteil nicht demontieren.
► Demontieren Sie das Vorderteil des manuellen Tisches nicht.
► Ziehen Sie den Schlauch (1) nach vorne.
► Setzen Sie das Rückteil (1) so auf den Rahmen (2),
dass es direkt am Vorderteil anliegt.
Aufstellen und Inbetriebnahme
4.3.8 Einbau manueller Tisch Nachrüstung an der SIPLACE X-Serie S
JEDEC Tray Feeder 53

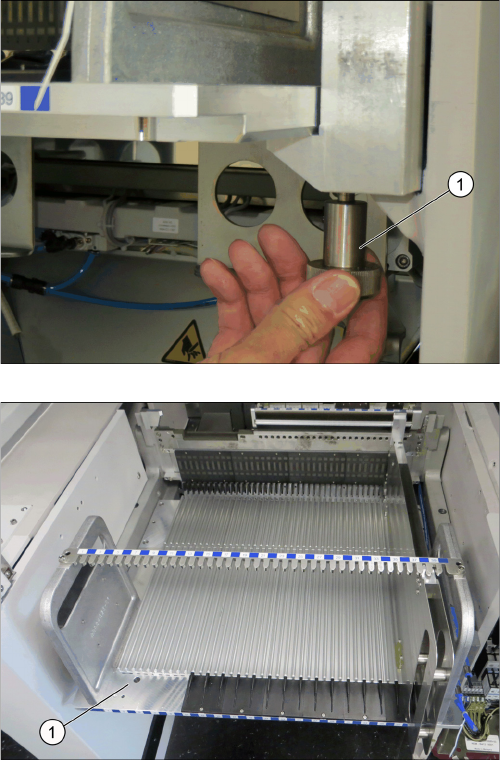

► Ziehen Sie die Schrauben (1) an, um das Rückteil am
Rahmen zu befestigen.
► Nehmen Sie an den Spuren, an denen der Adapter
aufgesetzt werden soll, gegebenenfalls die
Feedereinführung aus Kunststoff (1) ab.
