Aufstellen und Inbetriebnahme

Nachrüstung an der SIPLACE X-Serie S 4.3.5 Einbau Montageplatte Abwurfbehälter

46 JEDEC Tray Feeder

Positionen an der SIPLACE X4i S an Stellplatz 3

4.3.5

4.3.5 Einbau Montageplatte Abwurfbehälter

Einbau Montageplatte Abwurfbehälter

1. Einbauposition für Abwurfbehälter

2. Einbauposition für Q10-Magazin

3. Anschraubpunkte für Q10-Magazin

4. Anschraubpunkte für Abwurfbehälter

► Montieren Sie die Distanzplatte [03104724-xx] (1) für

den Abwurfbehälter mit den zwei Schrauben M6x70

(2) an den Maschinenständer.

► Befestigen Sie den mit den Sensor-BG X-Serie S

JTF-Tisch [03107486-xx] (2) mit zwei Schrauben

M4x6 (3) auf der Montageplatte [03104561-xx] (1).

Aufstellen und Inbetriebnahme

4.3.5 Einbau Montageplatte Abwurfbehälter Nachrüstung an der SIPLACE X-Serie S

JEDEC Tray Feeder 47

► Befestigen Sie den Halter Abwurfbehälter

[03106722--xx] (1) mit den drei Senkkopfschrauben

M4x10 (2) auf der Montageplatte [03104561-xx] (3).

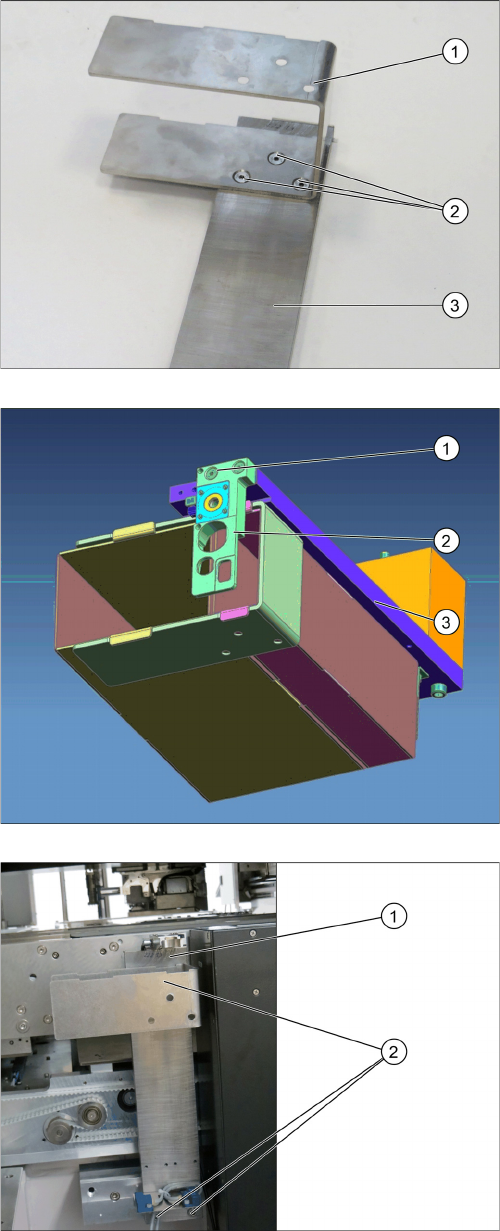

► Befestigen Sie die Pipettenstation [03106821-xx] ,

sowie die Auflage f. Pip-Abwurfvorr. [03104731-xx]

und die drei Abstimmplatten f. Pip-Abwurfvorr.

[03104733-xx] (2) mit den zwei Schrauben (1) am

Halter Montageplatte [03106722-xx] (3).

Die Pipettenstation muss abschließend nach dem Einbau

des Einzugs auch mit dem Druckluftimpuls versorgt wer-

den.

► Befestigen Sie die Montageplatte [03106816-xx] (1)

auf der Distanzplatte mit den drei Schrauben M5x25

(2).

Aufstellen und Inbetriebnahme

Nachrüstung an der SIPLACE X-Serie S 4.3.6 Einstellung der Höhe des Pipettenwechslers

48 JEDEC Tray Feeder

► Kontrollieren Sie die Höhe der Pipettenstation.

4.3.6

4.3.6 Einstellung der Höhe des Pipettenwechslers

Einstellung der Höhe des Pipettenwechslers

Teile, Hilfsmittel und Werkzeug

▪ Messschieber

▪ PPW-Abstimmplatte [03021079-xx]

Übersicht

► Hängen Sie die "Abwurfbehaelter klein

kpl."[03106818-xx] und "Abwurfbehaelter gross kpl."

[03106815-xx] (2) in den Halter [03106722-xx] (1)

ein.

Übersicht über den Messvorgang

1. Messschieber

2. Oberkante der unteren Linearführung der X-Achse

3. Einstellmaß (150 +/- 0,2 mm)

4. Auflagefläche des Pipettenwechslers
