Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Bedien- und Anzeigeelemente 5.2.1 Aufbau
66 JEDEC Tray Feeder
5.2
5.2 Bedien- und Anzeigeelemente
Bedien- und Anzeigeelemente
5.2.1
5.2.1 Aufbau
Aufbau

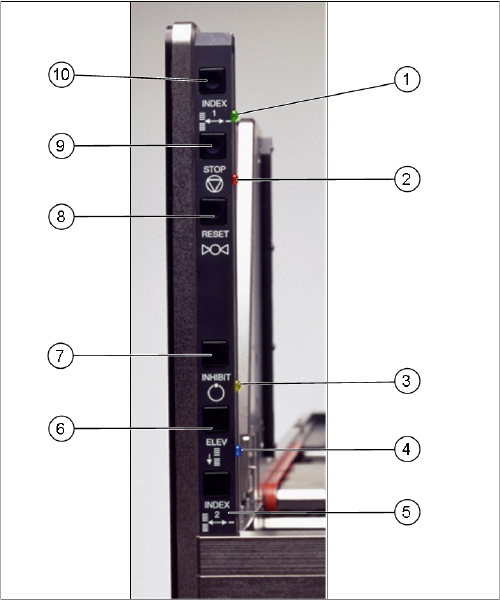

Die Abbildung zeigt das Kontrollpanel am Feeder.
Die Funktionen Index, Inhibit und Elevator Down steuert der Kontroller.
Die Funktionen Stop und Reset sind elektronische Haltefunktionen für die Pneumatik. Drückt man den
Stop-Knopf, schaltet die Pneumatik sofort aus und die Motoren stoppen. Der Zustand wird vom Kontrol-
ler gelesen, nicht aber gesteuert.
HINWEIS
SIPLACE JTF-S
Dieses Panel gilt nur für den SIPLACE JTF-S.
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
5.2.1 Aufbau Bedien- und Anzeigeelemente
JEDEC Tray Feeder 67
Die genauen Funktionen sind im Folgenden beschrieben.
Index 1 (10) und Index 2 (5)
Index 1 (10) und 2 (5) lösen nur einen Tray-Wechsel aus,
wenn beide gedrückt werden (Serienschaltung). Es wird
der nächste Tray in der Reihenfolge im Magazin
gefördert. Um die verschiedenen Förderbefehle einzu-
setzen bedarf es einer Verbindung zu der seriellen
Schnittstelle.
Im Produktionsmodus ist diese Funktion deaktiviert.
Stop (9)
Der Stop-Knopf (9) schaltet die Pneumatik sofort aus und
die Motoren stoppen. Der Stop-Knopf stützt die Halte-
funktion der Pneumatik. Ein Signal wird an die Host ge-
schickt.
Die Stop- Funktion und die Reset-Funktion können nicht
durch den Produktionsmodus ausgeschaltet werden.
Reset (8)
Der Reset-Knopf (8) setzt den Förderer nach einer Stop-
Kondition wieder zurück. Ein Signal wird an den Host ge-
schickt.
Die Stop-Funktion und die Reset-Funktion können nicht
durch den Produktionsmodus ausgeschaltet werden.
Inhibit (7)
Der Inhibit-Knopf (7) sperrt die Fernsteuerung des SI-
PLACE JTF-S. Der Förderer nimmt keine Steuerbefehle
von der Host entgegen. Durch erneutes Drücken hebt
sich die Sperrung auf.
Im Produktionsmodus ist diese Funktion deaktiviert.
Elevator down (6)
Mit dieser Funktion können Sie die Trays im Magazin
auswechseln, ohne dass die Produktion gestoppt werden
muss. Das Magazin fährt nach unten und das
gegenwärtige Tray in der Pick-Position bleibt geklemmt,
die Ready-LED (Grün) bleibt an.
► Sobald der Lift unten anhält, können Sie die Türe
öffnen und die Trays auswechseln.
► Öffnen Sie die Türe erst, wenn der Lift ganz unten ist.
► Lassen Sie den leeren Slot (des gegenwärtig verwen-
deten Trays auf der Pick Position) leer.
Im Produktionsmodus ist diese Funktion deaktiviert.
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Bedien- und Anzeigeelemente 5.2.1 Aufbau
68 JEDEC Tray Feeder
LED Indikatoren
Grüne LED – READY (1)
LED an Zeigt an, dass ein Tray erfolgreich der Pick Position zugeführt wur-
de und nun bereit ist, Bauteile dem Tray zu entnehmen (oder zu
beladen). Die LED zeigt auch an, dass ein Bereitschafts-Signal an
den Host geschickt wurde. Sobald das Tray die Pick Position
verlässt, verlöscht die LED.
LED aus Nicht bereit zum Beladen oder Entladen des Trays, oder Tray-
Wechsel.
Orange LED – Stopp/Error (2)
LED an Stoppkondition. Zum Beispiel nach dem Drücken des Stopp Knop-
fes.
LED blinkt Fehlerkondition. Während des Tray-Wechsels ist ein Fehler aufge-
treten.
LED aus Normaler Betrieb
Gelbe LED – Inhibit (3)
LED an Die gelbleuchtende LED zeigt eine Sperrung an. Der Feeder nimmt
keine Tray-Wechsel Befehle an, weder über die Fernsteuerung,
noch manuell.
LED aus Normaler Betrieb.
Blaue LED – Full/Empty (4) Wird nach dem letzten Tray im Magazine (Slot mit der höchsten
Nummer) manuell das nächste Tray abgefragt, zeigt die blaue Led
EMPTY an. Dies geschieht ebenfalls wenn kein Magazin eingelegt
wird.
HINWEIS
SIPLACE JTF-M
Der SIPLACE JTF-M wird ausschließlich über die SR GUI bedient. Lediglich der Reset-Knopf
des Bedienpanels kann zum Verwenden der Reset-Funktion verwendet werden.
