Aufstellen und Inbetriebnahme 4.3.2 Demontage Verkleidung Nachrüstung an der SIPLACE X-Serie S JEDEC Tray Feeder 41 4.3.2 4 . 3 . 2 D e m o n t a g e V e r k le id u n g Demontage Verkleidung 1 Abfallrutsche komplett 030…

Aufstellen und Inbetriebnahme

Nachrüstung an der SIPLACE X-Serie S 4.3.1 Ausgangssituation

40 JEDEC Tray Feeder

Tisch loc2 JEDEC Tray Feeder X-Series S [166651]

2 Stopfen QSC-4H 00330249-xx

1 Fester Tisch m. JTF3 M3 03104532-xx

1 Abfallrutsche komplett 03067460-xx

1 Schneidgeraet pneum SIPLACE X-Serie 03066690-xx

1 Fördererverriegelung /X-Serie 03023777-xx

1 X-FCU V2, X-Serie 03096377-xx

1 Nacharbeit Feederentriegelung 03107051-xx

1 Option Abwurf Sensor JTF 03104739-xx

1 Schutzblech JTF3 03108706-xx

1 Leergurtleitkanal kpl. M3 03104547-xx

Menge / Einheit Name Artikelnummer

1 Sensor-BG X-Serie S JTF-Tisch 03107486-xx

4 ISO 4762 - M 6 x 70-A2-70 03083223-xx

2 ISO 4762 - M 4 x 6-A2-70 03042550-xx

2 Distanzplatte f. Abwurfbehaelter 03104724-xx

7 Dummyfeeder X8 03012733-xx

1,8 Druckluftschlauch PUN-6x1-BL 03038629-xx

0,35 Druckluftschlauch PUN-4x0,75-BL 03038630-xx

1 Abfallbehaelter 530x650x200 mm kmpl. 03088978-xx

1 Gurtrollencontainer MT 40 03082711-xx

0,9 Druckluftschlauch PUN-4x0,75-BL 03038630-xx

1 QSY-6 Y-Steckverbindung 03014048-xx

1 Verschl. Pipettenstation / mit Ventil 03051467-xx

3 MB Befestigungssockel MB4A 00316575-xx

7 Kabelbinder B=3,6mm L=140mm TY 24M 00805141-xx

1 Abwurfbehaelter m. Pipettenstation M2 03104742-xx

1 Halter Abwurfbehaelter 03104561-xx

1 Abwurfbehaelter klein kpl. 03106818-xx

1 Abwurfbehaelter gross kpl. 03106815-xx

1 Auflage f. Pip-Abwurfvorr. 03104731-xx

3 Abstimmplatte f. Pip-Abwurfvorr. 03104733-xx

1 Pipettenstation CPx kpl. / SX4a f JTF3 M 03106821-xx

2 ISO 7046-2-M3 x 6-A2-70-H 03023238-xx

1 Halter Abwurfbehaelter 03106722-xx

3 ISO 10642 - M5x12-A2-70 03082833-xx

3 ISO 4762 - M 6 x 25-A2-70 03042575-xx

1 ISO 4762 - M 5 x 30-A2-70 03042565-xx

1 Rechte Aufnahme JTF X-Serie S 03107377-xx

1 Klotz Aufnahmehalter 03107632-xx

2 Abstimmblech 03112707-xx

1 Fester Tisch m. JTF3 M2 03103961-xx

Menge / Einheit Name Artikelnummern

Aufstellen und Inbetriebnahme

4.3.2 Demontage Verkleidung Nachrüstung an der SIPLACE X-Serie S

JEDEC Tray Feeder 41

4.3.2

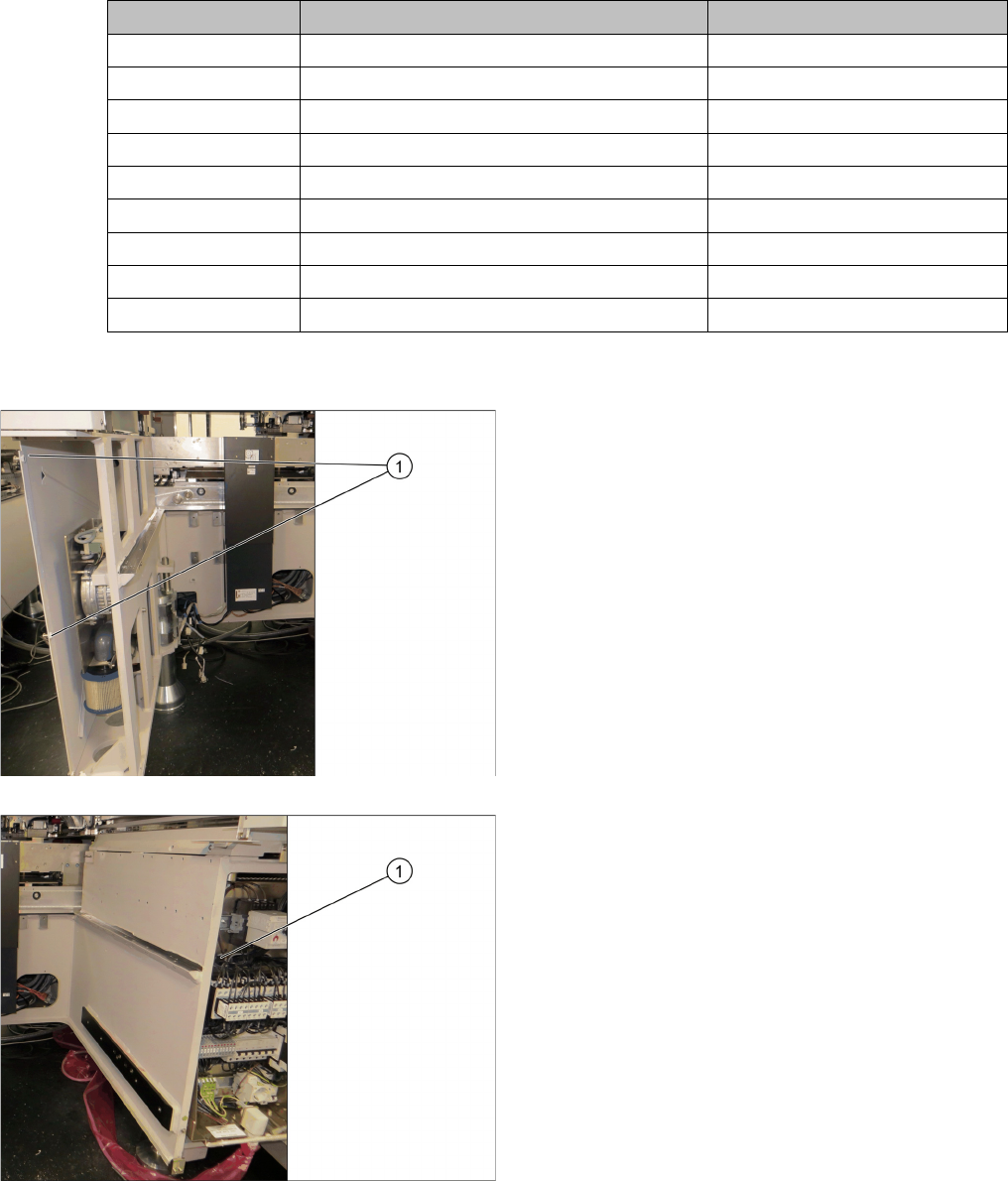

4.3.2 Demontage Verkleidung

Demontage Verkleidung

1 Abfallrutsche komplett 03067460-xx

1 Schneidgeraet pneum SIPLACE X-Serie 03066690-xx

1 Fördererverriegelung /X-Serie 03023777-xx

1 X-FCU V2, X-Serie 03096377-xx

1 Nacharbeit Feederentriegelung 03107051-xx

1 Option Abwurf Sensor JTF 03104739-xx

1 Schutzblech JTF3 03108706-xx

1 Leergurtleitkanal kpl. M2 03103926-xx

1 Rahmen COT - Insert MT 40 M2 03103962-xx

Menge / Einheit Name Artikelnummer

► Demontieren Sie das Seitenblech. Entfernen Sie

dazu die vier Innensechskant-Senkschrauben (1).

► Demontieren Sie die Abdeckung (1) der Stromversor-

gung am Stellplatz 3. Entfernen Sie dazu die Schrau-

ben.

Aufstellen und Inbetriebnahme

Nachrüstung an der SIPLACE X-Serie S 4.3.3 BE-Einzug ausbauen

42 JEDEC Tray Feeder

4.3.3

4.3.3 BE-Einzug ausbauen

BE-Einzug ausbauen

Der BE-Einzug muss für den Einbau des manuellen Tisches ausgebaut werden.

► Demontieren Sie den Pipettenwechsler.

► Lösen Sie alle elektrischen und pneumatischen Verbindungen des BE-Einzugs. Markieren Sie sich

die Positionen, so dass Sie diese später wieder eindeutig zuordnen können. Die Anschlusskabel und

Schläuche befinden sich hinter dem BE-Einzug im Zwischenraum zum Maschinenständer (unter

dem Pipettenwechsler).

VORSICHT

Schweres Maschinenteil!

Verletzungsgefahr durch hohes Gewicht.

➢ Der BE-Einzug ist schwer.

► Verwenden Sie zum Herausheben die Montagehilfe und eine geeignete Hebevorrichtung

(Handkran etc.).

1. Befestigung

2. Montagehilfe

3. Öse

► Montieren Sie die Montagehilfe (2) an die vorgesehe-

nen Befestigungen (1) am BE-Einzug.

► Befestigen Sie die Hebevorrichtung an der Öse (3)

der Montagehilfe (2).

► Lösen Sie die Befestigungsschrauben (1) des BE-

Einzugs.

► Heben Sie den kompletten BE-Einzug aus der Ma-

schine heraus und legen Sie ihn auf eine geeignete

Unterlage (z. B. vier Holzklötze).

► Achten Sie dabei darauf, dass Sie die Ventile, An-

schlusskabel, Schläuche, etc. nicht beschädigen.
