Aufstellen und Inbetriebnahme
4.4.3 JEDEC Tray Feeder einsetzen Einbau
JEDEC Tray Feeder 59
4.4.3
4.4.3 JEDEC Tray Feeder einsetzen
JEDEC Tray Feeder einsetzen
VORSICHT!
Schweres Maschinenteil:
Nehmen Sie ggf. eine zweite Person zu Hilfe.
VORSICHT!
Schäden an den Lichtschranken:
Achten Sie beim Rüsten des JEDEC Tray Feeders auf
dem Adapter darauf, dass die Lichtschranken der JTF-
Zuführeinheit nicht durch die Förderer-Fixierleiste
beschädigt werden!

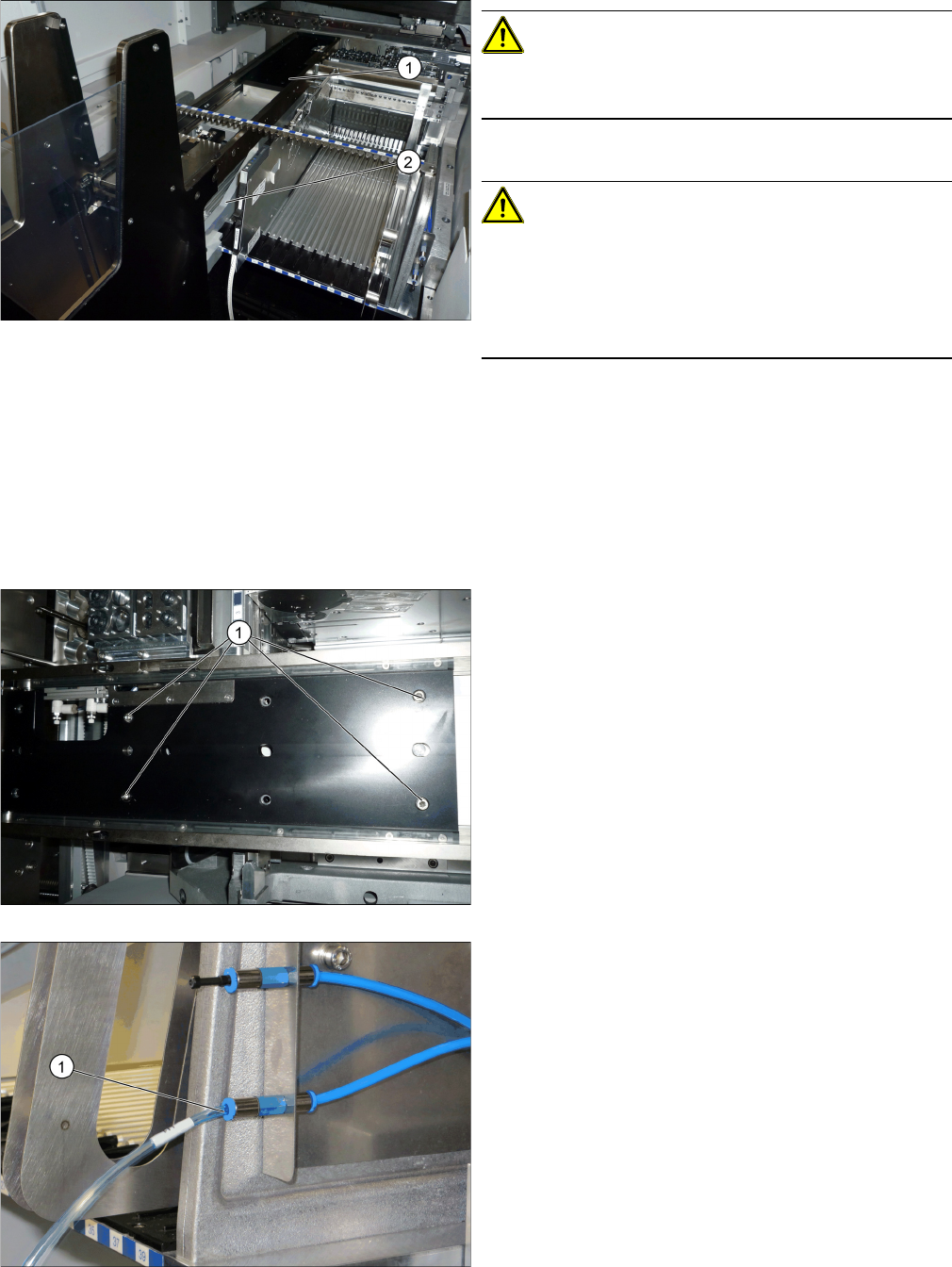

► Heben Sie den JEDEC Tray Feeder auf den Adapter
(2).
► Schieben Sie ihn auf dem Adapter unter der
Förderfixierleiste durch.
► Schieben Sie ihn weiter nach vorne in die Ausspa-
rung des manuellen Tisches, bis er vorne hörbar ein-
rastet (1).
► Befestigen Sie den JEDEC Tray Feeder mit den vier
Innensechskantschrauben (1).
► Schließen Sie den Pneumatik-Schlauch (1) an.
Aufstellen und Inbetriebnahme
Einbau 4.4.3 JEDEC Tray Feeder einsetzen
60 JEDEC Tray Feeder
► Fixieren Sie den Schlauch mit Kabelbindern (1).
VORSICHT
Eingreifschutz
Sollte der JEDEC Tray Feeder entfernt werden, muss an seiner Stelle ein Dummy-Feeder ein-
gesetzt werden.
Aufstellen und Inbetriebnahme
4.4.4 Abschließende Arbeiten Einbau
JEDEC Tray Feeder 61
4.4.4
4.4.4 Abschließende Arbeiten
Abschließende Arbeiten
► Schalten Sie die Maschine ein und nehmen Sie nötige Einstellungen in der Software vor.
HINWEIS
Dummyfeeder
Sollten Sie den JEDEC Tray Feeder entfernen, müssen Sie ihn durch einen Dummyfeeder X8
[03012733-xx] ersetzen.
