Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M 5.2.2 Bedienung JEDEC Tray Feeder in der Stationssoftw are (SW70 7) Bed ien- und Anzeigeelemente JEDEC Tray Feeder 79 Auswahl Single Tray Ein einzelnes ausgew ähltes Tray erschei …
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Bedien- und Anzeigeelemente 5.2.2 Bedienung JEDEC Tray Feeder in der Stationssoftware (SW707)
78 JEDEC Tray Feeder
Der aktuelle Füllstand zeigt nun Fach 1 - 134 als belegt an. Die Fächer 135 – 160 werden als leer dar-
gestellt.
Position Correction
Nehmen Sie für das angewählte Tray ggf. eine Abholpositionskorrektur vor.
▪ Teachen der Abholposition zum außermittigen Abholen
▪ Teachen der Bauteilmitte

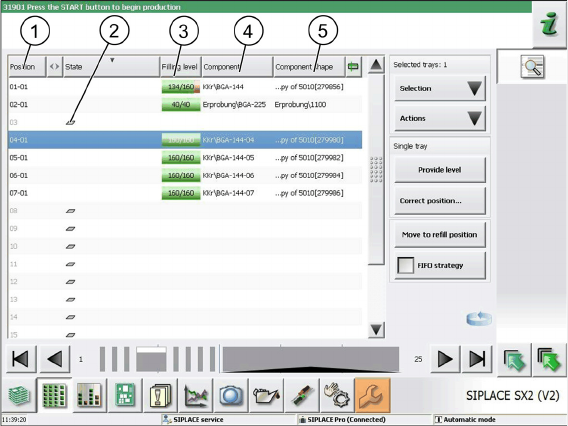

Wechsel auf Ebenenansicht
► Drücken Sie den Wechsel-Button um auf die Ebenen-Ansicht des SIPLACE JTF-S, SIPLACE JTF-
M zu kommen.
1. Position des Trays bei SIPLACE JTF-M (14 oder 18 Level)
2. State (2) zeigt an, dass sich zwar ein Tray auf diesem Level befindet, dieses aber nicht für die
Rüstung benötigt wird. Der Füllstand wird nicht abgefragt.
3. Filling level: Ist – Soll
4. Component: BE-Beschreibung
5. Component shape: GF-Name
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
5.2.2 Bedienung JEDEC Tray Feeder in der Stationssoftware (SW707) Bedien- und Anzeigeelemente
JEDEC Tray Feeder 79

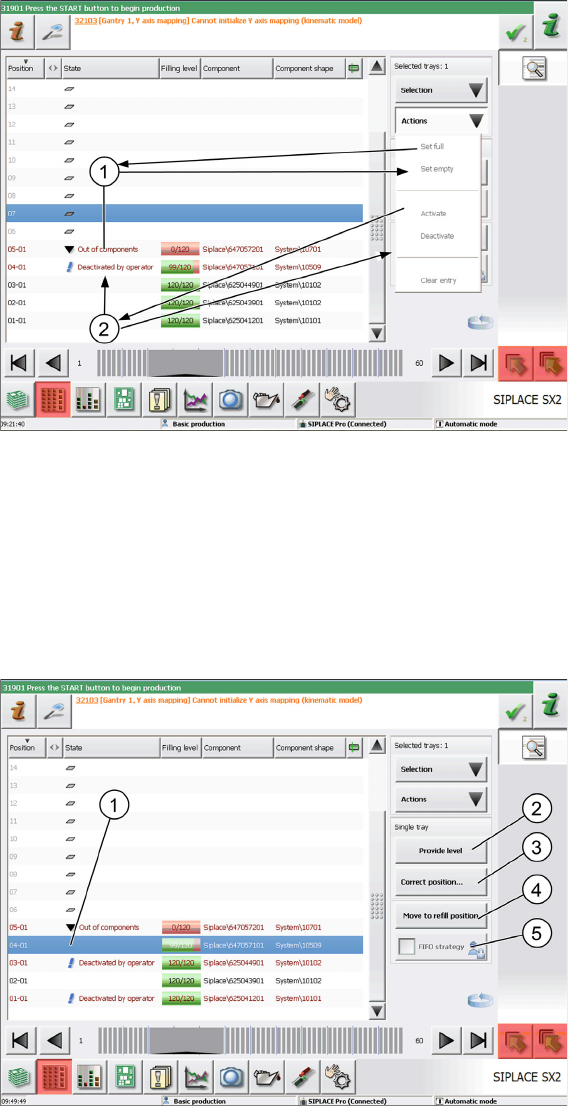

Auswahl Single Tray
Ein einzelnes ausgewähltes Tray erscheint blau hinterlegt.
Zum Aktivieren und Anwählen mit dem Curser aktivieren.
Man hat nun die Möglichkeit, verschiedene Stati vergeben und Einstellungen für das Tray vorzunehmen.
Hierbei ist zu beachten, dass im Screenshot die Trays zuvor angewählt wurden.
1. Set empty: Setzt das Tray auf "Out of components" und kann mit Button Set full wieder voll gesetzt
werden
2. Deactivate: Deaktiviert das komplette Tray und wird als "Deactivated by operator" gekennzeichnet.
Mit Button Activate wird es wieder als aktiv gesetzt.
Für das einzelne angewählte Tray können folgende Funktionen und Aktionen gewählt werden:
1. Ausgewähltes Tray: Blau hinterlegt
2. Provide level: Fährt dieses Level in die Übergabeposition.
3. Correct position: Korrektur der Abholposition
4. Move to refill position: Fährt das Tray wieder in den Tray Carrier, damit man es entnehmen kann.
Man kann dann keine Bauteile von irgendeinem Tray abholen.
5. FIFO strategy: Button erst aktiv, wenn man mit den notwendigen Zugriffsrechten eingeloggt ist. So-
bald von einem JEDEC Tray auf einer Ersatzspur einmal abgeholt wurde, wird es komplett geleert,
bevor wieder auf die eigentliche Spur zurückgegriffen wird.
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Bedien- und Anzeigeelemente 5.2.2 Bedienung JEDEC Tray Feeder in der Stationssoftware (SW707)
80 JEDEC Tray Feeder

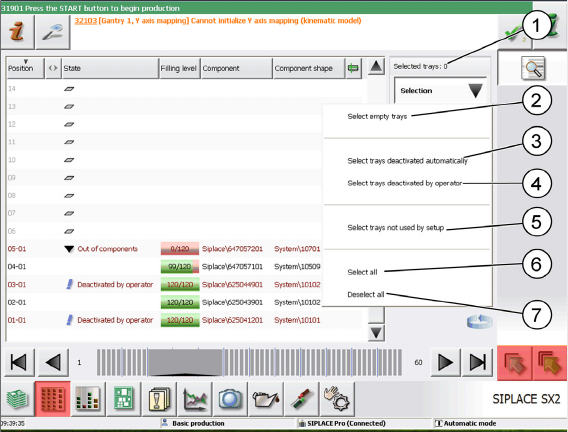

Mehrfachauswahl von Trays
Mit der Tastenkombination Shift-Alt können Sie mehrere Trays anwählen, diese erscheinen dann Blau
hinterlegt.
Falls zuvor schon Trays manuell oder automatisch deaktiviert wurden, oder der Status verändert wurde,
können Sie mithilfe des Button Selection diese Trays einfacher anwählen.
In der Ansicht erscheinen dann die angewählten Trays als Selected Trays: xx
Der Button Selection ermöglicht folgende Schnellauswahlarten:
1. Selected Trays: xx: Zeigt die Anzahl der angewählten Trays an.
2. Select empty trays: Alle leeren Trays in der Rüstung werden angewählt.
3. Select trays deactivated automatically: Alle automatisch deaktivierten Trays werden angewählt.
4. Select trays deactivated by operator: Alle manuell vom Operator deaktivierten Trays werden
angewählt.
5. Select trays not used by setup: Alle Trays, die für das aktuelle Setup nicht benötigt werden, werden
angewählt.
6. Select all: Alle Trays, unabhängig ihres Status, werden angewählt.
7. Deselect all: Jegliche vorhergehende Auswahl wird aufgehoben.
