Aufstellen und Inbetriebnahme
4.3.4 Einbauposition der Distanzplatten für Abwurfbehälter, stationäre Kamera und Q10-Magazin an Stellplatz 2 und 3 Nachrüstung an der
JEDEC Tray Feeder 43
4.3.4
4.3.4 Einbauposition der Distanzplatten für Abwurfbehälter, stationäre Kamera und Q10-Magazin an Stellplatz 2 und 3
Einbauposition der Distanzplatten für Abwurfbehälter, stationäre Kamera und Q10-Ma-
gazin an Stellplatz 2 und 3
Achten Sie auf die Einbauposition der Distanzplatten zur Anbringung des Abwurfbehälters, der
stationären Kamera und des Q10-Magazines je nach Stellplatz und Maschinentyp.

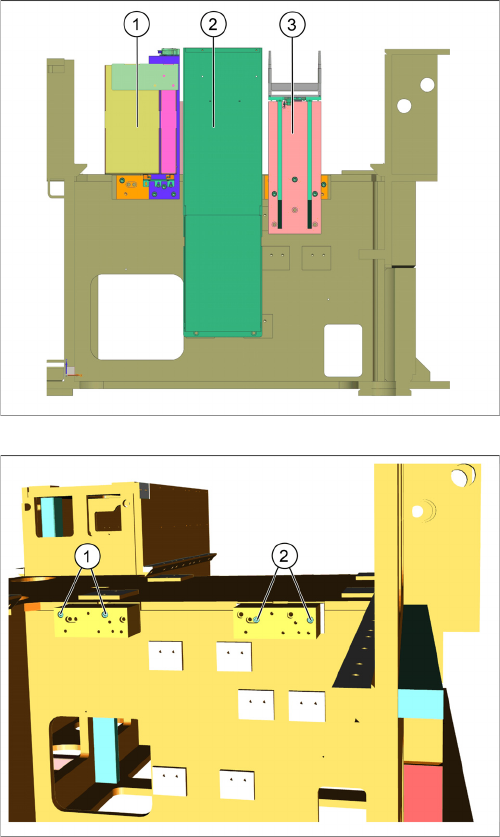

Positionen an der SIPLACE X2 S, X3 S und SIPLACE X4 S an Stellplatz 2
1. Abwurfbehälter
2. Stationäre Kamera
3. Q10-Magazin
1. Einbauposition für Abwurfbehälter
2. Einbauposition für Q10-Magazin
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE X-Serie S 4.3.4 Einbauposition der Distanzplatten für Abwurfbehälter, stationäre Kamera
44 JEDEC Tray Feeder
Positionen an der SIPLACE X2 S, X3 S und SIPLACE X4 S an Stellplatz 3
1. Abwurfbehälter
2. Stationäre Kamera
3. Q10-Magazin
1. Einbauposition für Abwurfbehälter
2. Einbauposition für Q10-Magazin
Aufstellen und Inbetriebnahme
4.3.4 Einbauposition der Distanzplatten für Abwurfbehälter, stationäre Kamera und Q10-Magazin an Stellplatz 2 und 3 Nachrüstung an der
JEDEC Tray Feeder 45
Positionen an der SIPLACE X4i S an Stellplatz 2
Bei einer SIPLACE X4i S muss das Q10-Magazin an der mittleren Position angebracht werden.
1. Einbauposition für Abwurfbehälter
2. Einbauposition für Q10-Magazin
3. Anschraubpunkte für Q10-Magazin
4. Anschraubpunkte für Abwurfbehälter
1. Einbauposition für Abwurfbehälter
2. Einbauposition für Q10-Magazin
3. Anschraubpunkte für Q10-Magazin
4. Anschraubpunkte für Abwurfbehälter
