Technische Daten des Moduls Baugruppenübersicht 3.2.3 Adapter 32 JEDEC Tray Feeder 3.2.3 3 . 2 . 3 A d a p t e r Adapter 1. EEPROM 2. Adapterp latine 30V 1. Adapter für SIPLACE JTF-S, SIPLACE JTF-M ▪ Adapt er für SIPLACE…
Technische Daten des Moduls

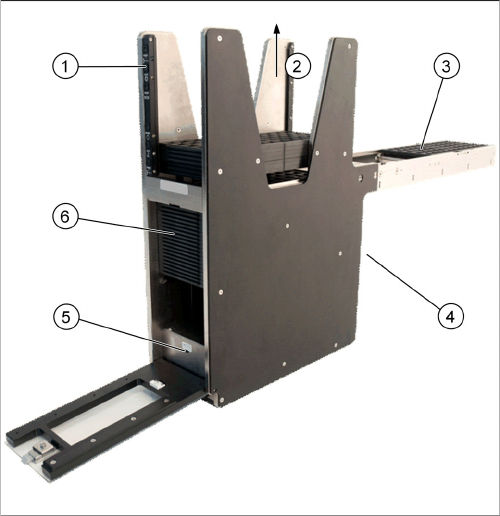

3.2.2 SIPLACE JTF-S [166670] Baugruppenübersicht
JEDEC Tray Feeder 31
1. Manuelle Bedienung / Panel
2. Entladerichtung der leeren JEDEC-Trays
3. Pick-Position der Trays
4. Steuerung des Feeders (Rückseite)
5. Schalter Tray Dick / Dünn
6. Lift der Trays
Technische Daten des Moduls
Baugruppenübersicht 3.2.3 Adapter
32 JEDEC Tray Feeder
3.2.3

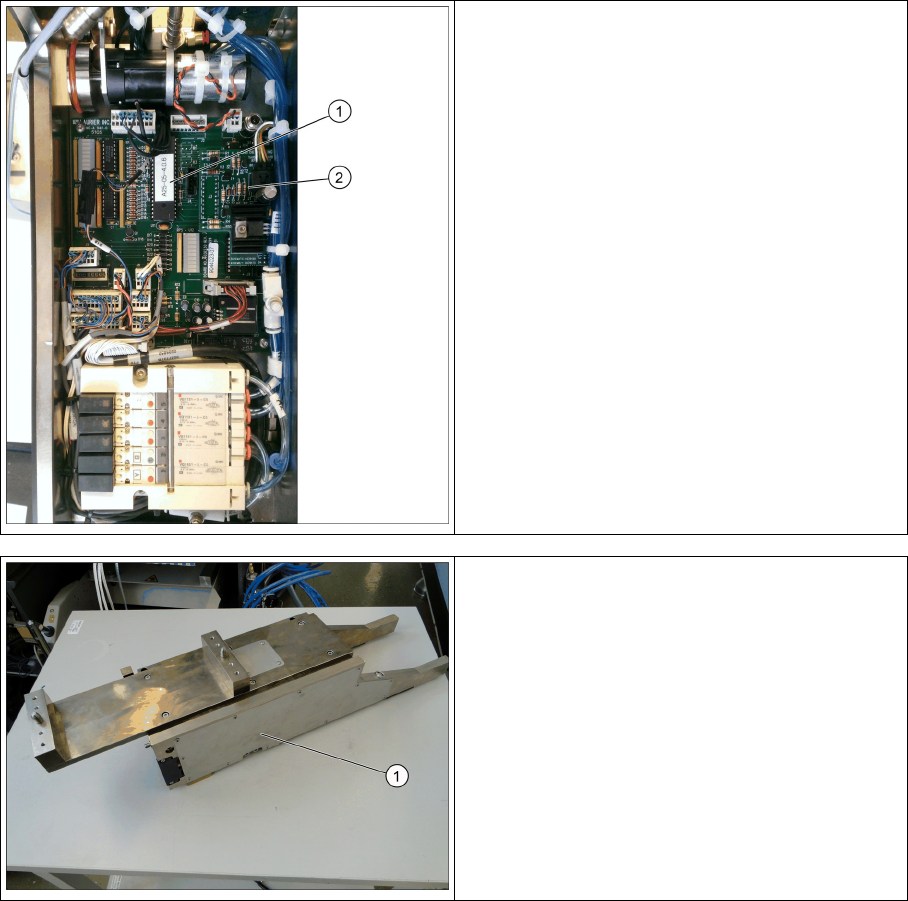

3.2.3 Adapter
Adapter
1. EEPROM
2. Adapterplatine 30V
1. Adapter für SIPLACE JTF-S, SIPLACE JTF-M
▪ Adapter für SIPLACE JTF-M [03110216-xx]
▪ Adapter für SIPLACE JTF-S [03110552-xx]
Die beiden Adapter unterscheiden sich in ihrer
eSW.
Aufstellen und Inbetriebnahme
Übersicht SIPLACE JTF an SIPLACE X-Serie S - Konfiguration und
JEDEC Tray Feeder 33
4
4 Aufstellen und Inbetriebnahme
Aufstellen und Inbetriebnahme
Bei früheren Versionen der SIPLACE X-Serie S Maschinen muss zum Betrieb eines SIPLACE JTF-M
oder SIPLACE JTF-S ein manueller Tisch nachgerüstet werden. Sehen Sie hierzu unter "4.3
Nachrüstung an der SIPLACE X-Serie S" [ ➙ 39].
Ist dieser Tisch bereits vorhanden, überspringen Sie das Kapitel und fahren Sie mit dem Kapitel "4.4 Ein-
bau" [ ➙ 55] fort.
4.1
4.1 Übersicht SIPLACE JTF an SIPLACE X-Serie S - Konfiguration und Einschränkungen
Übersicht SIPLACE JTF an SIPLACE X-Serie S - Konfiguration
und Einschränkungen

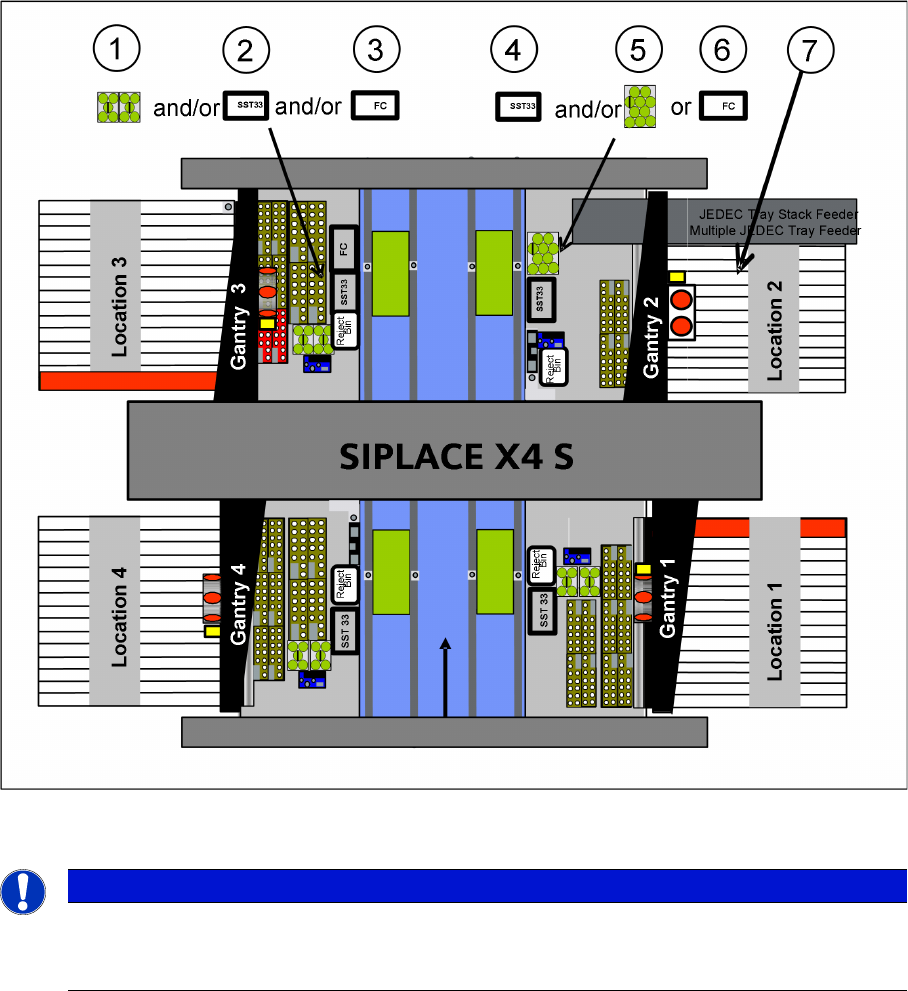

Für die SIPLACE X4 S, X3 S und SIPLACE X2 S mit einem SIPLACE JTF-S, SIPLACE JTF-M und Smart
Pin Support sind folgende Konfigurationen möglich:
Konfiguration 1:
An Stellplatz 2 sind eine stationäre Kamera (4) (6) oder ein Q10-Magazin (5) möglich (X-Serie S JTF
table for location 2 [166651 ] (7)).
HINWEIS
Pipettenwechsler
Die erste Reihe Pipettenwechsler muss je nach Kopftyp gegen einen kurzen Pipettenwechsler
getauscht werden.
