Aufstellen und Inbetriebnahme 4.3.8 Einbau manueller Tisch Nachrüstung an der SIPLACE X-Serie S JEDEC Tray Feeder 53 ► Zieh en Sie die Schra uben (1) an, um das Rückteil am Rahmen zu befestigen. ► Neh men Sie an den Spur…
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE X-Serie S 4.3.8 Einbau manueller Tisch
52 JEDEC Tray Feeder
Einbau
► Setzen Sie den Montagerahmen (1) des manuellen
Tisches ein.
► Befestigen Sie den Montagerahmen des manuellen
Tisches an den in Kapitel "4.3.8.1 Einbaupositionen
manueller Tisch (Tischpositionen)" [ ➙ 51] vorgebe-
ben Stellen. Verwenden Sie dazu vier Schrauben
M6x25 [03042575-xx] (2).
WARNUNG
Instabiler Rahmen
Die Demontage des Vorderteiles kann zur Instabilität des Rahmens führen.
➢ Vorderteil nicht demontieren.
► Demontieren Sie das Vorderteil des manuellen Tisches nicht.
► Ziehen Sie den Schlauch (1) nach vorne.
► Setzen Sie das Rückteil (1) so auf den Rahmen (2),
dass es direkt am Vorderteil anliegt.
Aufstellen und Inbetriebnahme
4.3.8 Einbau manueller Tisch Nachrüstung an der SIPLACE X-Serie S
JEDEC Tray Feeder 53
► Ziehen Sie die Schrauben (1) an, um das Rückteil am
Rahmen zu befestigen.
► Nehmen Sie an den Spuren, an denen der Adapter
aufgesetzt werden soll, gegebenenfalls die
Feedereinführung aus Kunststoff (1) ab.
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE X-Serie S 4.3.8 Einbau manueller Tisch
54 JEDEC Tray Feeder
4.3.8.3
4.3.8.3 Anschluss Pneumatik
Anschluss Pneumatik
4.3.8.4
4.3.8.4 Montage Eingreifschutz am Schneidgerät
Montage Eingreifschutz am Schneidgerät
Aus Sicherheitsgründen muss ein Eingreifschutz am Schneidgerät montiert werden.

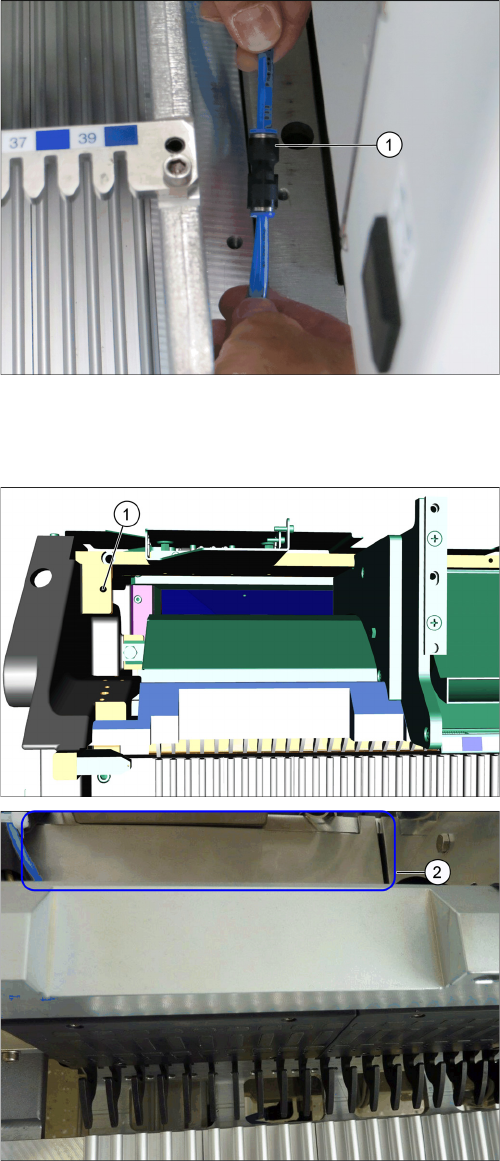

► Schließen Sie den von der Maschine kommenden
Schlauch an der Schlauchkupplung (1) des
Rückteiles an.
1x PUN 8 [03095247-xx] → 2x PUN 6 [03095246-xx]
► Montieren Sie den Eingreifschutz [03108706-xx] (2)
mit der Schraube M6x10 am Tischrahmen (1).
