炉后 AOI 手册
9
1．新建程序：
1）单击此快捷功能图标时，将会创建一个新程序，弹出此新建程序的对话窗
参数说明：
1.PCB 板名称：不用修改。
2.PCB 长度：输入待做测试程序的 PCB 的长度，以微米为单位；
3.PCB 宽度：输入待做测试程序的 PCB 的宽度，以微米为单位；
4.分辨率：指设备所选的分辨率，设备标准分辨率为 15u(设备有 10u/15u/20u 三种可进
行调整，如无特别说明，出厂时默认调整为 15u)；
5.夹紧量：指进板后轨道夹紧参数，此参数针对在线机，离线机不用设置。
6.图像扩展量：不用修改，默认即可。
7.检测面：可选“正面”或“反面”。
8.是双面板：选 False 时表示为单面板，选 True 时表示为双面板；默认为 False。
9.主板条码长度：输入“0”时表示需扫主板条码，输入“-1”时表示不需扫主板条码；
默认为“-1”。
10.子板条码长度：输入“0”时表示需扫子板条码，输入“-1”时表示不需扫子板条码；
默认为“-1”。
11.亮度调节参数：图片加亮调节，默认是 0。
2）参数输入完成后，点“确定”。
2．读入程序：
1）单击此快捷功能图标时，会弹出程序调用窗口，如下所示
炉后 AOI 手册
10
2）选中相应的程序后点“确定”，即完成此程序的调用。可输入待载入程序的关键词进行快
速查找。
3）当勾选“加载整图”选项时，将会调用与程序对应的 PCB 整图，此时利用整图可对程序
进行调试；当不勾选“读取图像”选项时，只调用程序，不调入 PCB 整图，此时主要可利
用已做好的程序对 PCB 板进行批量检测。

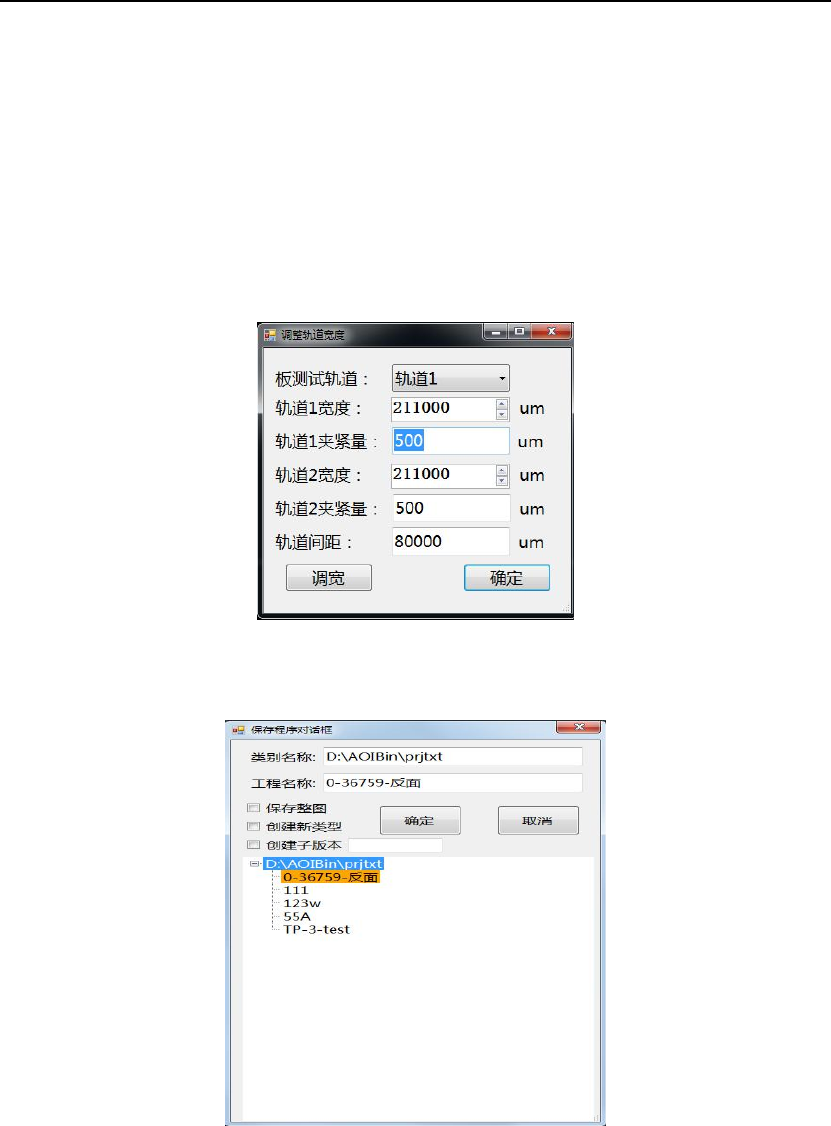

4）当勾选“调轨”选项时，会弹出调宽对话框对轨道宽度进行调节，“板测试轨道”指程序
与哪一个轨道宽度绑定一起，改变轨道宽度和夹紧量点击“调宽”可对轨道宽度进行调节。
此项适用于在线机，不适用离线机，默认为调宽，不勾选则不会弹出此对话框，默认以程序
设定好的宽度进行调宽。
3．保存程序：
1）当程序做好或中途须保存时可点此图标，对程序进行做存，单击此图标时，弹出程序保
存窗口，如下所示
2）输出相应的程序名称后，点“OK”，将程序进行保存。
3）当勾选“保存整图”时，将程序及图像全部保存（第一次保存时建议勾选此项）；当不勾
选时，只保存程序，不保存图像。
4）当需要创建新群组时可勾选“创建新类型”，方法：先点中根目录 D：\AOIBin\prjtxt，再
在“类别名称”中输入想创建群组名称，然后在“工程名称”项中输入程序名点“确定”即
可将程序保存在新创建的群组中。

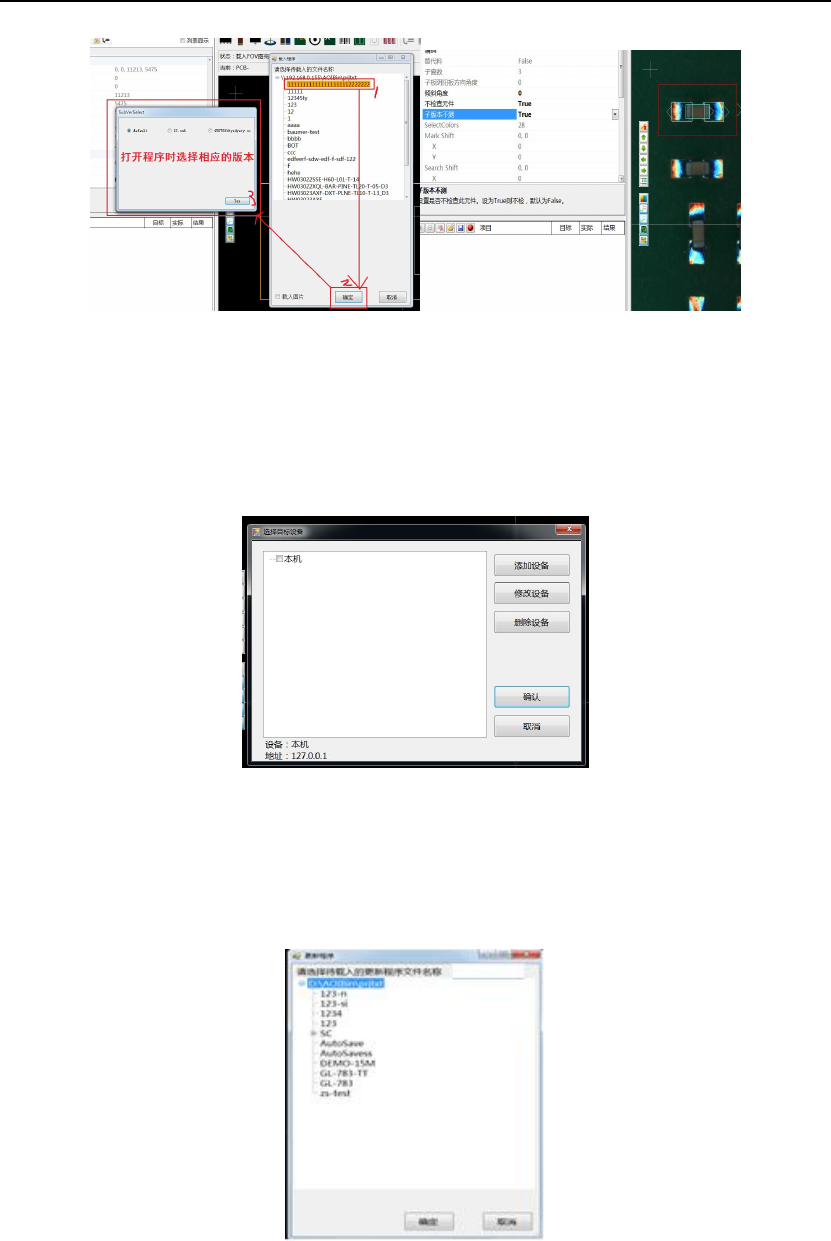

5）当勾选“创建子版本”，输入子版本号可创建同程序不同程序内容的版本,保存后打开程
序可选择相对应的子版本程序进行编辑，元件可选择“子版本不测”。
炉后 AOI 手册
11
4．更新在线机程序：
此功能是离线编程功能，在设备上默认为灰色，无法打开。
1）单击此图标时弹出更新设备程序的菜单，
2）勾选上要更新的设备名称，点“确定”后，在设备测完一片板后，自动对程序进行更新，
而无须退出原程序再进行调用，不影响设备的正常测试。
5．读入内容：
1）单击此快捷功能图标时，会弹出内容（程序）读入窗口（此功能作用是当待编程 PCB 板
与已做好的程序较为相近，只是部分元件有增减的情况下，可先将此 PCB 整图取像后，直
接读入相近的已有程序），如下所示
2）选好程序后，点“确定”即可（注意：此时没有“读取图像”）读入原程序配合现有 PCB
整图进行编辑后保存为新程序。
6．整板旋转：
整板旋转功能主要是针对整板进行旋转，当选中整板，点此快捷图标可将整板以 90 度为单
位进行整体旋转。
