Magic-Ray炉后AOI使用手册-A1.pdf - 第121页
炉后 AOI 手册 121 开焊组合算法 ：点中上图下方“ 开焊组合算法”项右 边的下拉菜单可选 择相应的算法组合。 3）焊盘露铜检查颜色抽取 （ “颜色 范围 0”抽取 红色） 4）红胶溢出检查颜色抽取 （ “颜色 范围 0”抽取 红色）
炉后 AOI 手册
120

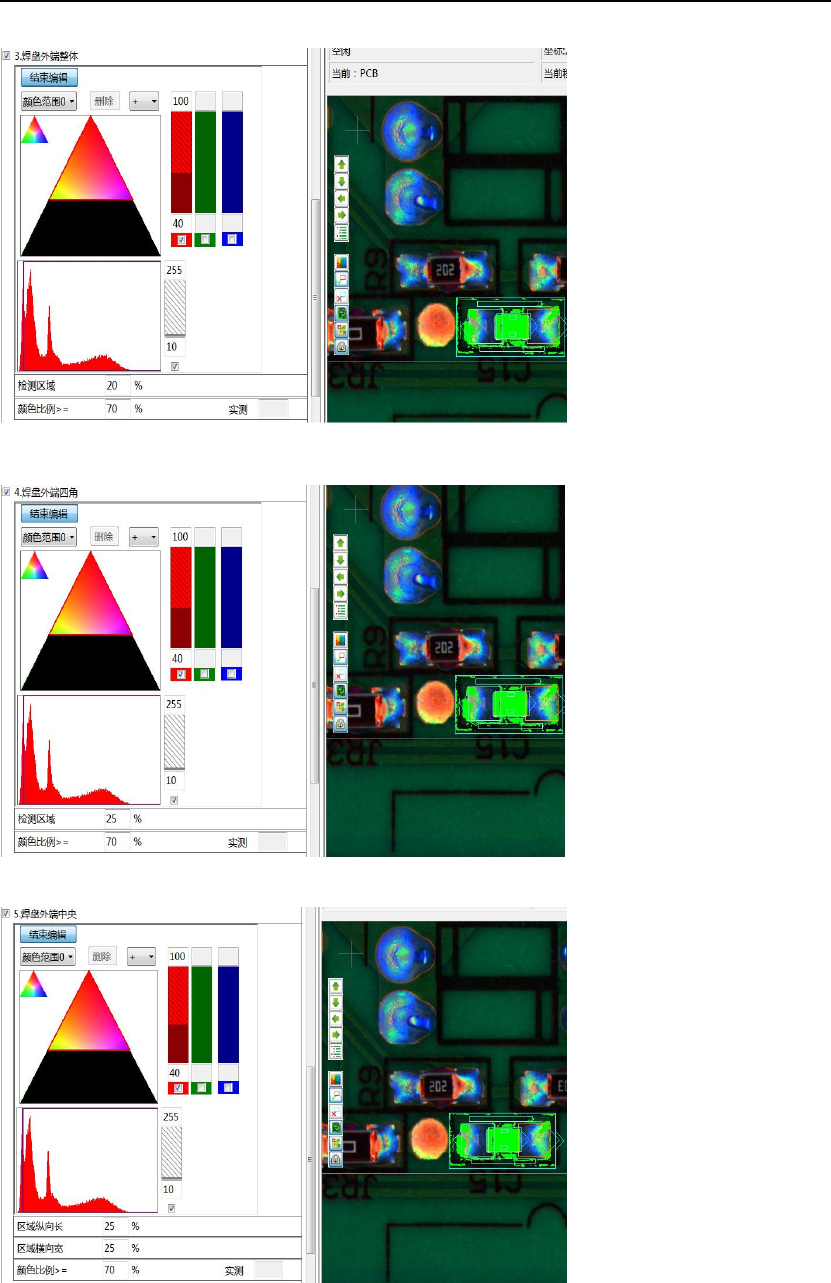

④焊盘外端四角（“颜色范围 0”抽取红色与③一样）
⑤焊盘外端中央（“颜色范围 0”抽取红色与③一样）
⑥焊盘侧面（“颜色范围 0”抽取红色）
炉后 AOI 手册
121

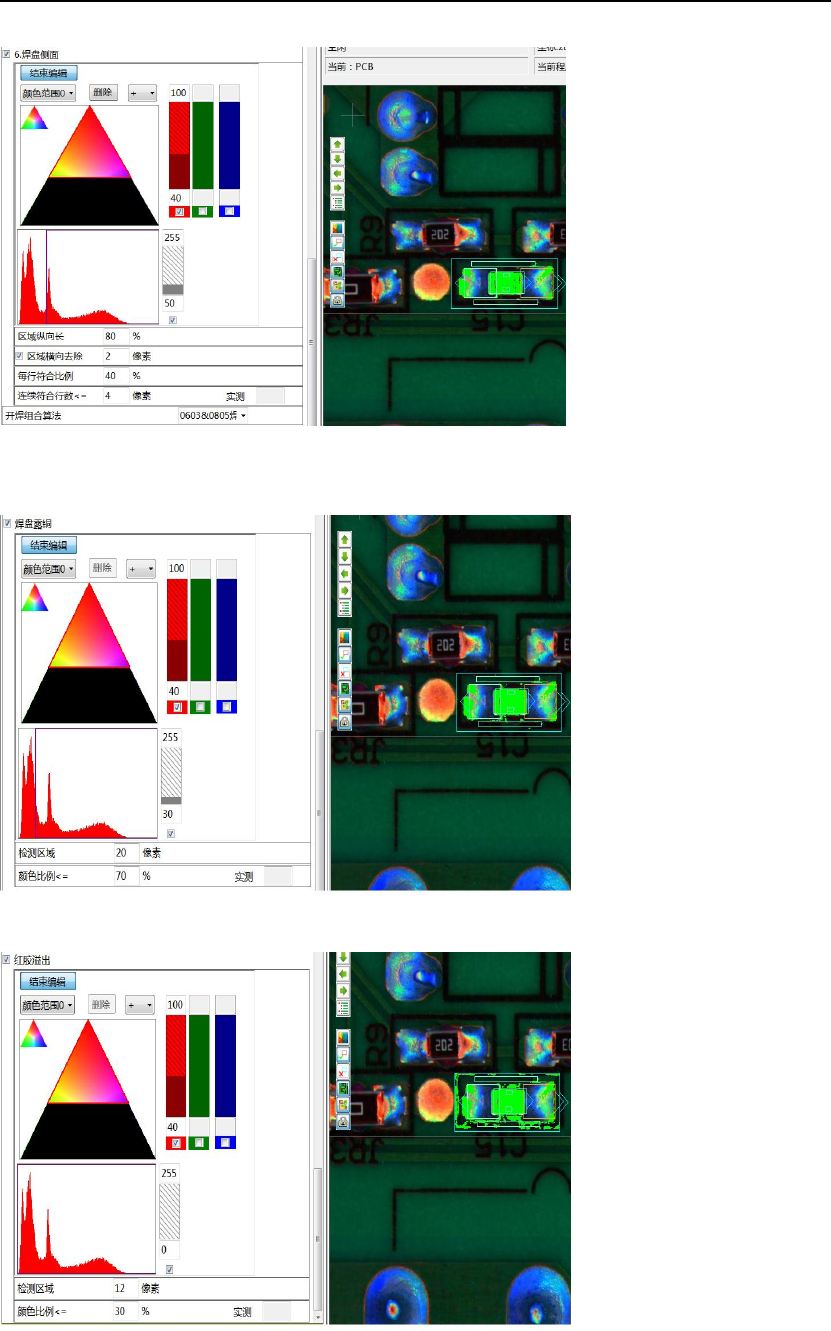

开焊组合算法：点中上图下方“开焊组合算法”项右边的下拉菜单可选择相应的算法组合。
3）焊盘露铜检查颜色抽取（“颜色范围 0”抽取红色）
4）红胶溢出检查颜色抽取（“颜色范围 0”抽取红色）
炉后 AOI 手册
122
其它窗口（以缺件窗及短路窗为例）
缺件窗
缺件窗颜色抽取实例（抽取 PCB 的颜色，但不要抽取到元件本体的颜色）：
短路窗
短路窗颜色抽取实例：
A．“颜色范围 0”抽取红色，尽量将电极的颜色抽入。
B．“颜色范围 1”抽取蓝色。
