炉后 AOI 手册
40

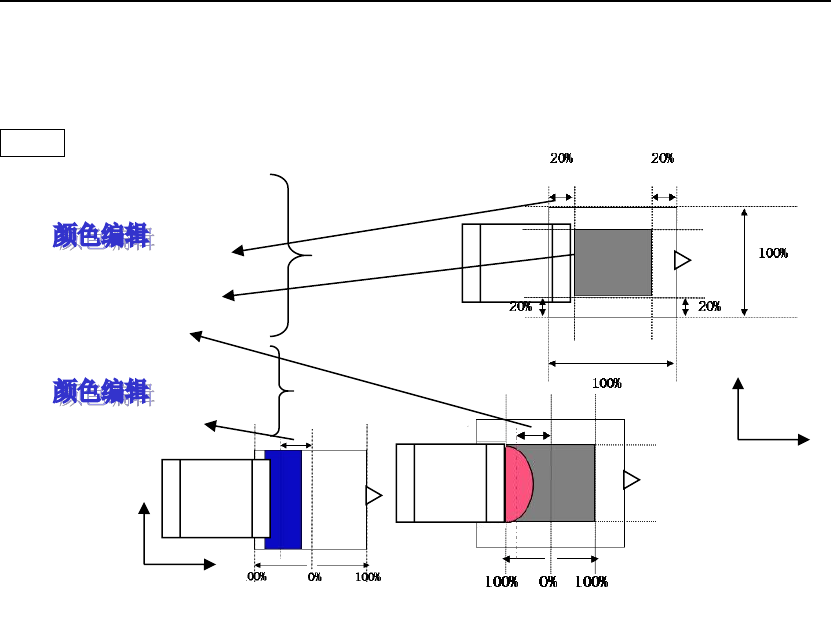

2.3.2.2.1 焊盘窗算法
点中焊盘窗，进入焊盘窗的编辑（备注：chip 有 2 个焊盘窗，2 个焊盘窗将分别进行判定；
现以其中一个为例进行说明，另一个采用相同的方式）
焊盘窗
□ 缺件（焊锡形状）
□ 焊锡中央
去除比率设定 ___%
颜色比例≤___%
重心偏移≥___%
□ 焊锡蓝色部
重心偏移≥___%
A 说明：
1.对于此项可通过去除区域来进行检测区域的设定，比如上图中所示为去除焊盘四周 20%的
区域。
2.抽取红色及亮度。
3.对于面积及重心偏移，两者同时 NG 时，焊锡中央项 NG。
4.对于面积，在检测区域内如果计算出的面积百分比小于设定值时，此单项结果 OK，大于
设定值时 NG；重心的算法是：（1）将选选中区域的重心作为 0，选中区域的左右边端各作
为 100%；（2）计算抽取的对象的重心与选中区域的重心偏差，如大于设定值时，则此单项
结果 OK，如小于时，则此单项结果 NG。
B 说明：
1.将整个焊盘作为检测区域；
2.抽取蓝色及亮度；
3.将焊盘的重心作为 0，焊盘的纵向左右边端各作为 100%；将检出的对象的重心与焊盘窗
的重心进行偏移计算，如偏移值小于设定值则此单项 NG。
对于 A、B 两者同时 NG 时 NG，其中任一个 OK，则此大项 OK。
A
B
纵向
横
向
纵向
横
向
炉后 AOI 手册
41

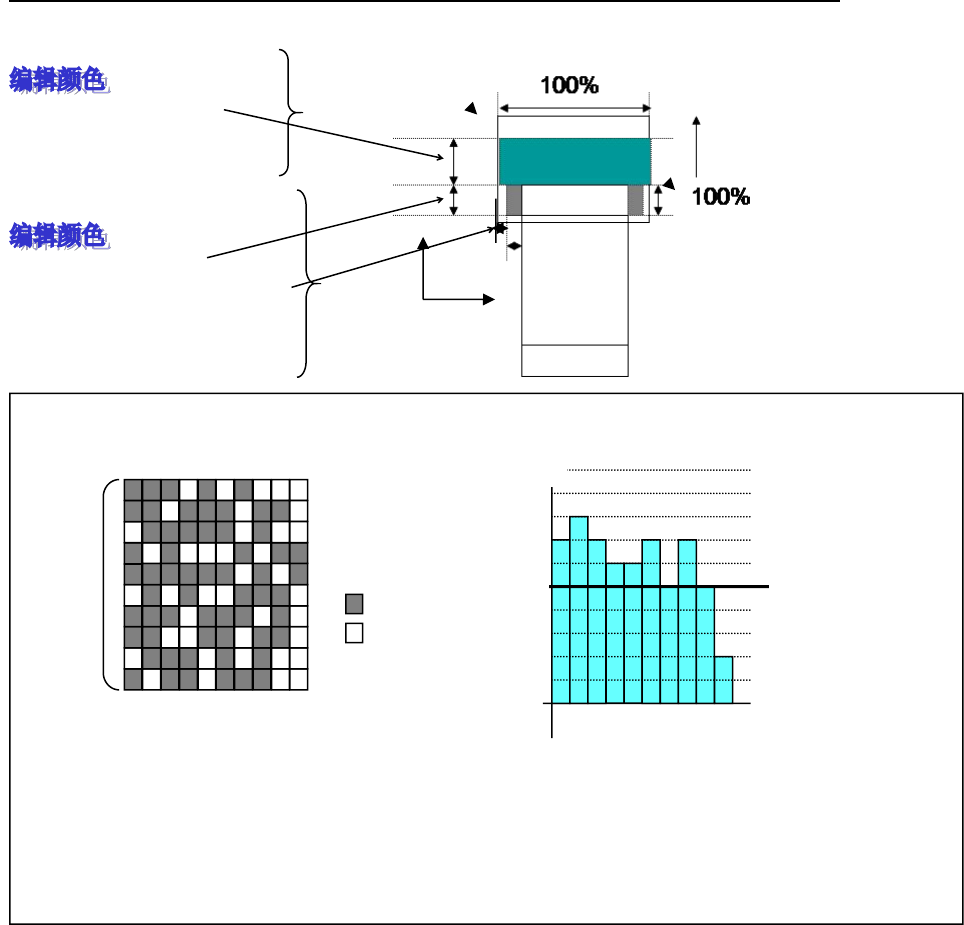

□ 少锡
检测区域___像素
每行符合比例___%
连续合格行数≥___像素
□ 侧面焊锡
区域纵长___%
□ 除去横向宽___像素
每行符合比例___%
连续合格行数≥___像素
1 2 3 4 5 6 7 8 9 10
(检查区域）
100%
＜处理图示＞
1 2 3 4 5 6 7 8 9 10
(检查区域）
少锡颜色抽出分布如上左图所示：如果每行符合比例设定为50%，则计算出的连续合格
行数为9
有焊锡
无焊锡
A 说明：
1.少锡是对焊锡的有无或者过少的检查。
2.抽取焊锡的蓝、绿色及亮度。
3.从检索到的元件的电极外端开始设定检测区域。
4.从元件的电极外端开始向外，在检测区如果测得的连续合格行数大于设定值时，结果 OK；
如果小于设定值时 NG。
B 说明：
1.为附加侧端少锡判定（针对宽焊盘元件，正常焊盘一般不用），从元件边缘开始逐行检查，
与 A 项同时 NG 时，报少锡错误 。
2.抽取焊锡的蓝、绿色及亮度。
3.区域纵长指占电极纵长的百分比率（以电极纵长为 100%，如上图所示）；区域横长指从电
极侧端到焊盘外侧端的像素（如区域横长设 5 个像素时，表示从电极左侧端开始 5 个像素的
区域作为区域横长，如果设定的横长大于电极侧端到焊盘外侧端的距离，则以电极侧端到焊
盘外侧端的距离为最终区域横长；如此项不选时则以电极侧端到焊盘外侧端的距离为最终区
域横长）；将区域横长与区域纵长所包含的区域作为侧面焊锡的检测区域，电极左右两侧均
A
B
横向
纵
向
100%
50%
炉后 AOI 手册
42
会产生一个区域，两个检测区域分别进行检测。
4.以上图为例，检测时定义的侧面焊锡检测区域由内而外，如果测得的连续合格行数大于设
定值时，则结果 OK；如果小于设定值时 NG。两个检测区同时 NG 时侧面焊锡 NG。
□ 开焊检查
□1.全体焊盘
□ 去除区域___%
颜色比例≤___%
说明：
1．将设定的区域作为检测区域。
2．抽取红、绿色及亮度。
3．在检测区内，如果计算出的比例小于设定值时，结果 OK，大于设定值时 NG。
□2.焊盘中央
□ 去除比率设定___%
颜色比例≤___%
说明：
1．把焊盘的横/纵长各作为 100%，去除比率是指去除焊盘横、纵两端边缘比率；将去除后
的焊盘中央部作为检测区域。
2．抽取红色及亮度。
3．在检测区域内，如果计算出的面积百分比小于设定值时，结果 OK，大于设定值时 NG。
把焊盘的横/纵长各作为100%，去除比率是指去除
横、纵两端边缘比率，如左图所示为去除20%。去
除后的焊盘中央部作为检测区域。
将此区域去除，不作为检测区域
把焊盘窗口的纵长作为100%，以百分比设定外端去除区域。在焊盘内从元件的外端开始至去除
后的焊盘外端，作为检测区域。
此项可针对较小焊盘（01005元件），且颜色抽取须根据具体焊盘情况而定。在设定的检测区域
内，抽取明亮的蓝、绿色。如果测得值在设定值以上，则作为ＮＧ。
备注：小焊盘OK时焊盘中央为暗蓝色，开焊时为亮蓝色或亮红&亮绿色。对于非01005元件则抽
取按“说明”中的取取方式。
横向
纵
向
纵向
横
向
去除区域
检测区域
