会产生一个区域，两个检测区域分别进行检测。
4.以上图为例，检测时定义的侧面焊锡检测区域由内而外，如果测得的连续合格行数大于设
定值时，则结果 OK；如果小于设定值时 NG。两个检测区同时 NG 时侧面焊锡 NG。
□ 开焊检查
□1.全体焊盘
□ 去除区域___%
颜色比例≤___%
说明：
1．将设定的区域作为检测区域。
2．抽取红、绿色及亮度。
3．在检测区内，如果计算出的比例小于设定值时，结果 OK，大于设定值时 NG。
□2.焊盘中央
□ 去除比率设定___%
颜色比例≤___%
说明：
1．把焊盘的横/纵长各作为 100%，去除比率是指去除焊盘横、纵两端边缘比率；将去除后
的焊盘中央部作为检测区域。
2．抽取红色及亮度。
3．在检测区域内，如果计算出的面积百分比小于设定值时，结果 OK，大于设定值时 NG。

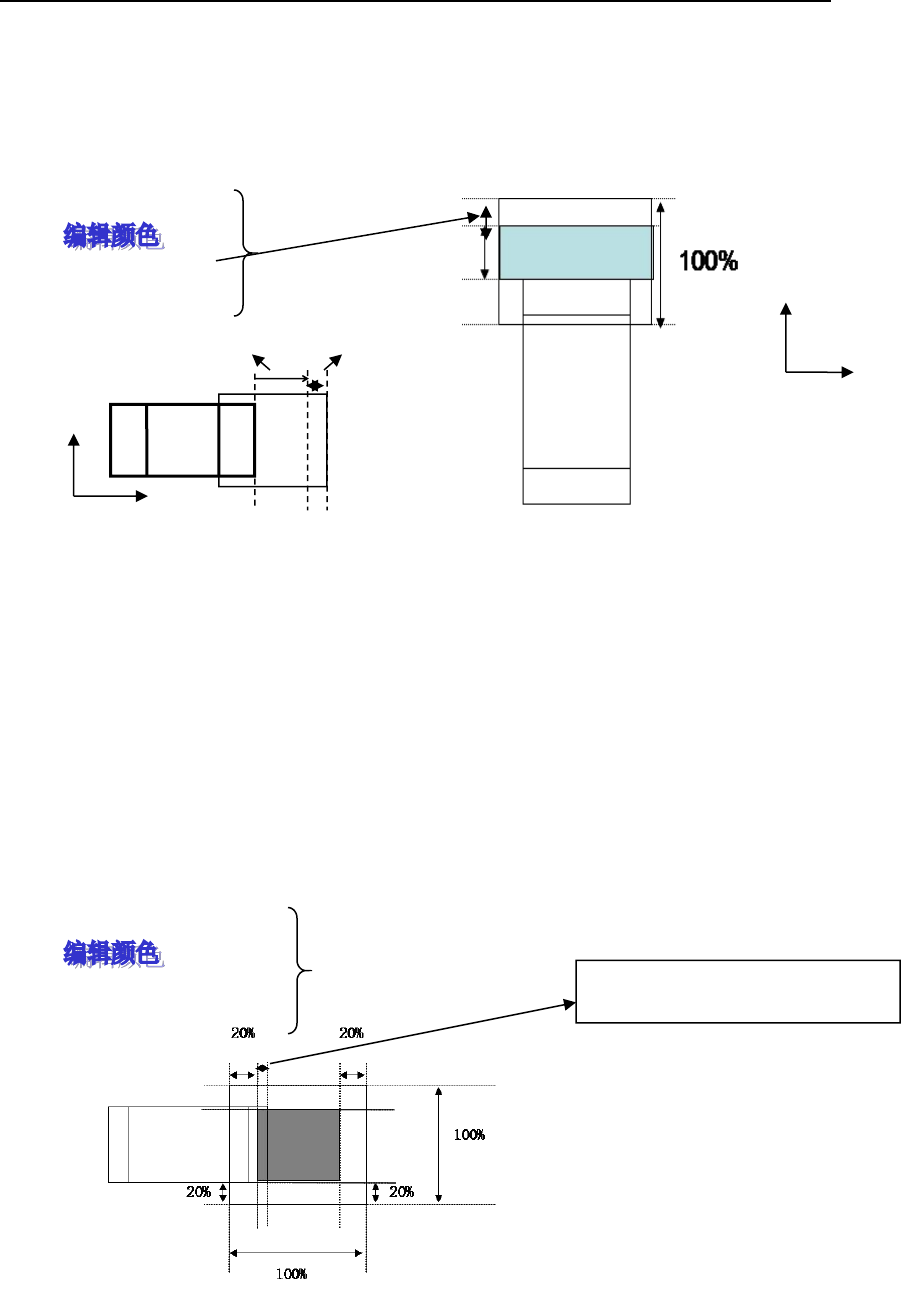

把焊盘的横/纵长各作为100%，去除比率是指去除
横、纵两端边缘比率，如左图所示为去除20%。去
除后的焊盘中央部作为检测区域。
将此区域去除，不作为检测区域
把焊盘窗口的纵长作为100%，以百分比设定外端去除区域。在焊盘内从元件的外端开始至去除
后的焊盘外端，作为检测区域。
此项可针对较小焊盘（01005元件），且颜色抽取须根据具体焊盘情况而定。在设定的检测区域
内，抽取明亮的蓝、绿色。如果测得值在设定值以上，则作为ＮＧ。
备注：小焊盘OK时焊盘中央为暗蓝色，开焊时为亮蓝色或亮红&亮绿色。对于非01005元件则抽
取按“说明”中的取取方式。
横向
纵
向
纵向
横
向
去除区域
检测区域
炉后 AOI 手册
43
□3.焊盘外端整体
检测区域___%
颜色比例≥___%
说明：

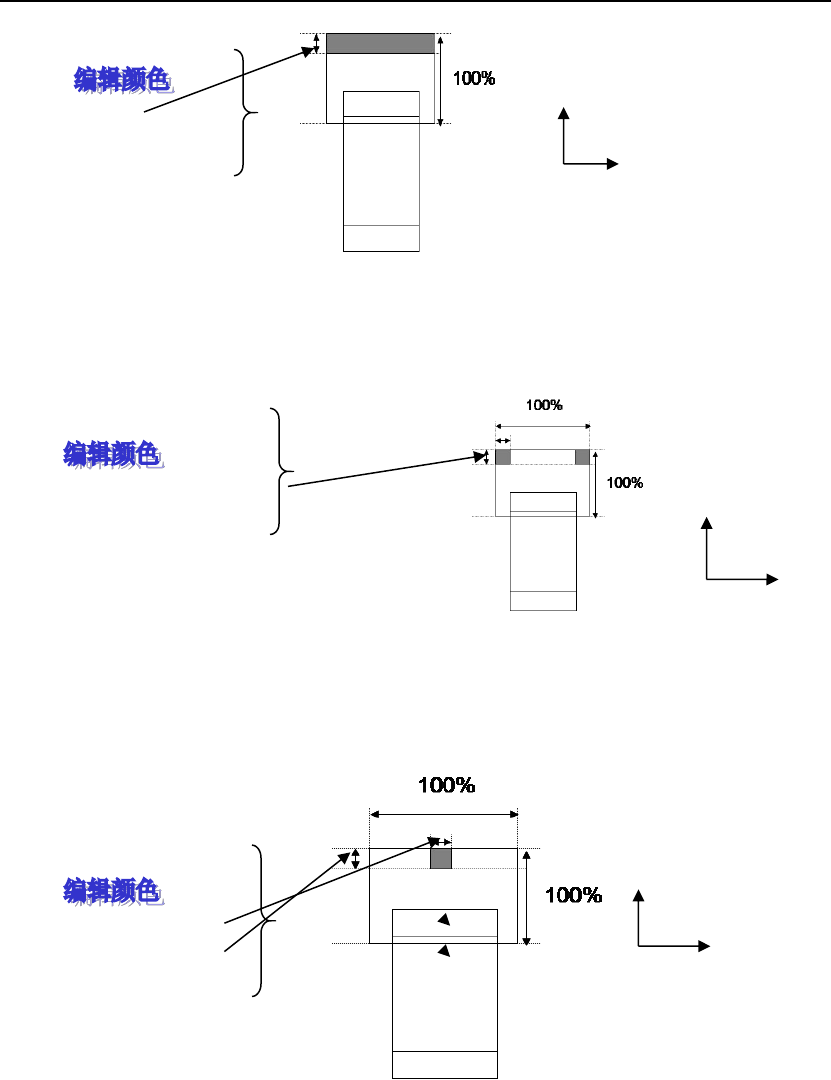

1．以焊盘纵长为 100%，以设定的百分比作为检测区域的纵长；从焊盘外端开始往内，以
设定的纵长所包含的焊盘区域作为检测区域，如上图所示；
2．抽取红色及亮度；
3．在检测区域内，如果计算出的比例大于设定值时，结果 OK，小于设定值时 NG。
□4.焊盘外端四角
检测区域___%
颜色比例≥___%
对焊锡量过多，焊锡量过少、二次反射等情况的算法。
抽取焊锡颜色：红
说明：
1．将焊盘的纵、横长各作为 100%，在焊盘外端的两角以纵、横向百分比设定检测区域，
将此两角区域作为检测区域。
2．抽取红及亮度。
3．在两角检测区域内，两角检测区域，如果任何一角计算出的比例大于设定值时，结果 OK；
如果，两角同时 NG 时，则 NG。
□5.焊盘外端中央
区域纵向长___%
区域横向长___%
颜色比例≥___%
（此项针对圆形焊盘，抽取焊锡颜色：红）
说明（此算法针对圆形焊盘，正常焊盘一般不采用此算法）：
1．以焊盘的纵、横长各作为 100%。以区域横长所设定的百分比作为检测区域的横向、纵
向长度，此检测区域位于焊盘横向中间部位。
2．抽取红及亮度。
3．在检测区域内，如果计算出的比例大于设定值时，结果 OK，小于设定值时 NG。
横向
纵
向
横向
纵
向
横向
纵
向
炉后 AOI 手册
44
□6 .焊盘侧面
区域纵向长___%
□ 区域横向去除___像素
每行符合比例___%
连续符合行数≤___像素

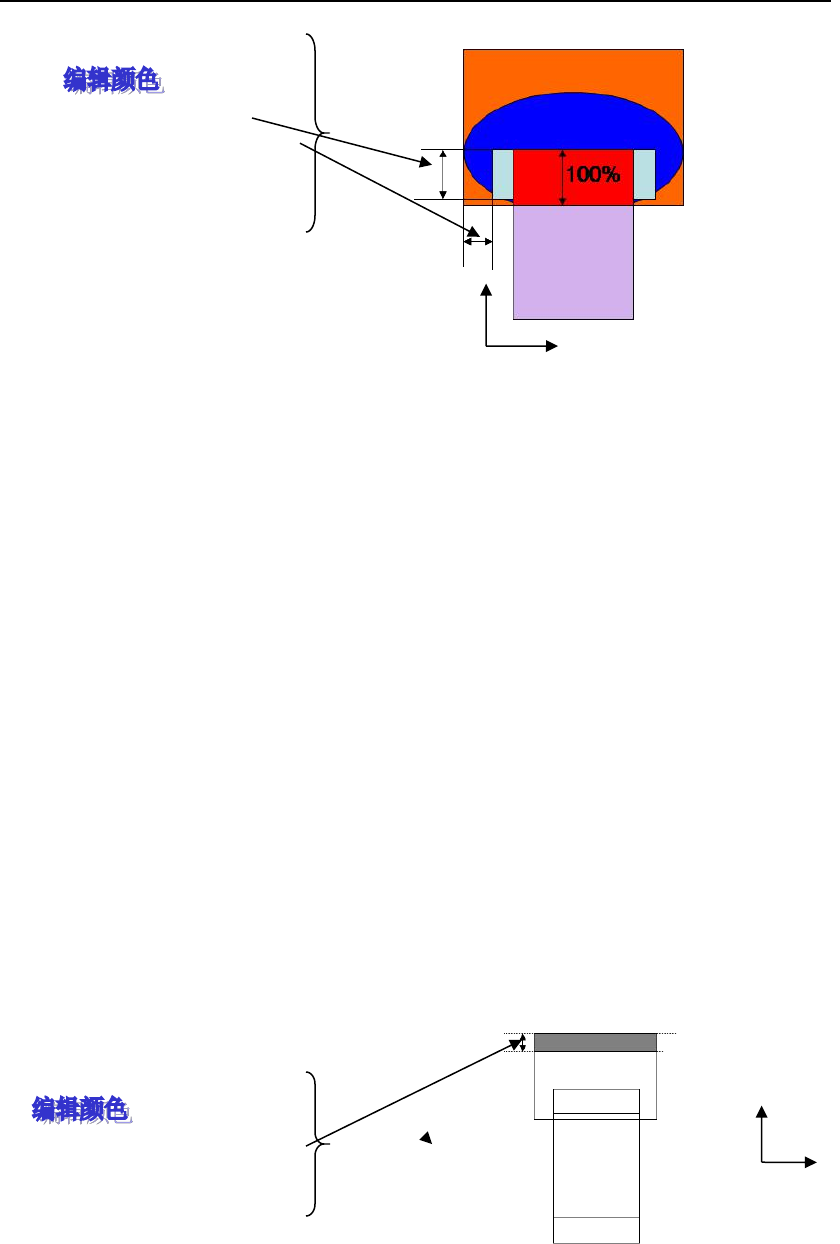

说明（此算法针对宽焊盘，一般类焊盘不
采用此算法）：
1．以电极纵长为 100%，从电极外端开始，
以设定的百分比定义检测区域纵长；区域横
向去除指从焊盘侧端起，由外到内去除设定
的像素，将电极侧端至同一侧焊盘侧端的横长减去除外横长，剩余长度作为检测区域的横长，
如上图所示。电极左右各产生一个检测区域。
2．抽取红、绿色及亮度。
3．在检测区域内，对两侧区域分别进行检测，如果两端检测区域测得的连续符合行数均小
于设定值时，结果 OK；如果任何一侧端连续符合行数实测值大于设定值时 NG。
〇 开焊处算法组合：
[+]定义：如果几个算法间的算法采用+组合时，其中任何一个算法 OK，则组合结果 OK；
全部项 NG 时，则该组合结果 NG。
[*]定义：如果几个算法间的算法采用*组合时，其中任何一个算法 NG，则组合结果 NG；全
部项 OK 时，则该组合结果 OK。
“+”/“*”及（）与算法中的意义与数学中的意义基本一致，但对于组合算法则可理解为
当此组合结果大于等于“1”时（组合中的每项具体算法 OK 时可理解为此项为“1”，NG
时可理解此为“0”）则结合算法的结果 OK；当结合的结果为“0”时，则组合结果为 NG。
如果组合结果为 NG，则报开焊
例：（1+2）*3
此组合中用了 1、2、3 项算法。对于组合当第一项 OK 时，第一项为“1”，相反则为“0”；
第二、三项同理。
如果（1+2）或 3 均为 OK 时，则组合结果 OK；如果（1+2）或 3 中一个 NG 时，则结果
NG。
□ 焊盘露铜
检测区域___像素
颜色比例≤___%
说明：
1．从焊盘外端开始往内 N 个像素，如上图所示，作为检测区域。
2．可对焊盘露铜抽取颜色（红色）及亮度。
3．在检测区域内，如果计算出的比例小于设定值时，结果 OK，大于设定值时 NG，报焊盘
露铜错误。
