炉后 AOI 手册 77 B ． “ 颜色范围 1 ”抽取绿色 ⑥ 焊盘两侧 A ． “颜色 范围 0 ”抽取 红色 B ． “ 颜色范围 1 ”抽取绿色
炉后 AOI 手册
76
④焊盘外端两角
A．“颜色范围 0”抽取红色
B．“颜色范围 1”抽取绿色

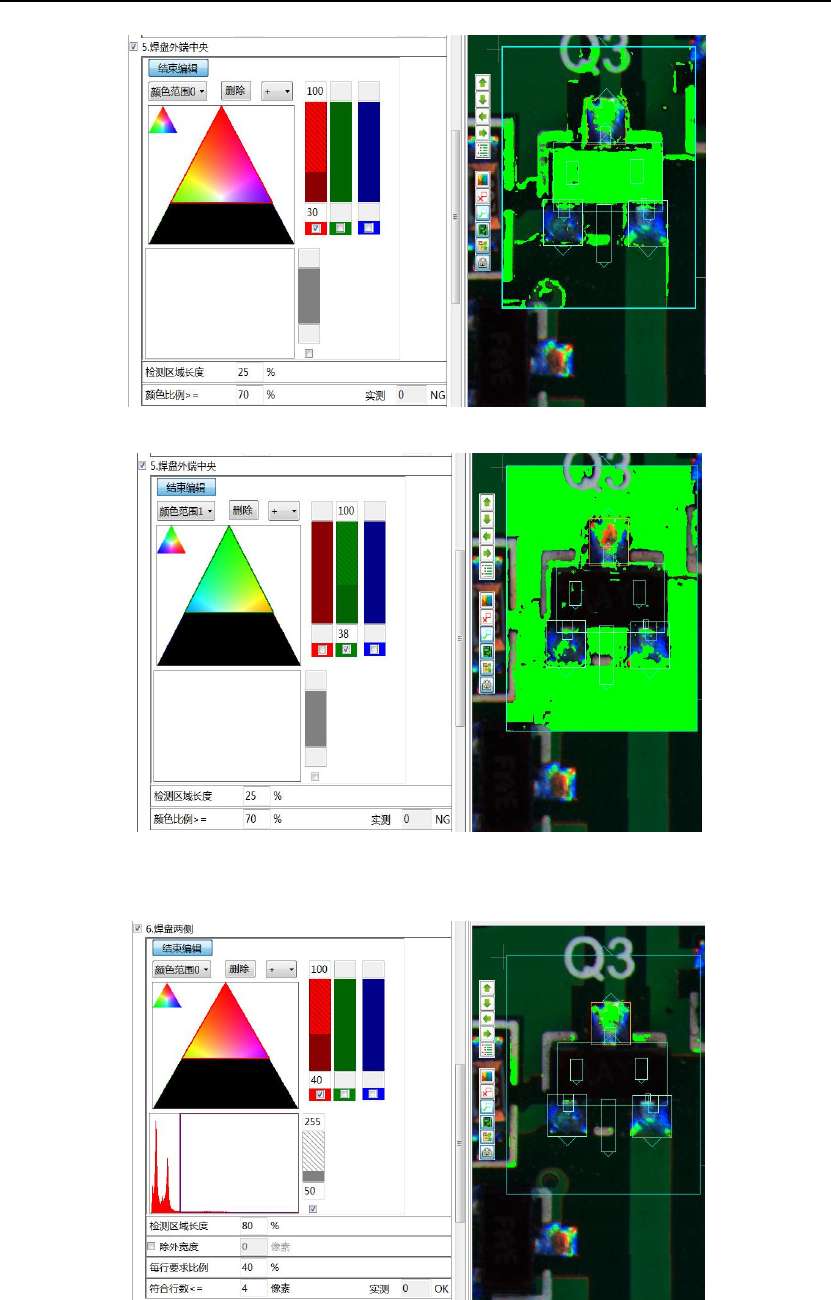

⑤焊盘外端中央
A．“颜色范围 0”抽取红色
炉后 AOI 手册
77
B．“颜色范围 1”抽取绿色
⑥焊盘两侧
A．“颜色范围 0”抽取红色
B．“颜色范围 1”抽取绿色
炉后 AOI 手册
78
⑦引脚部分（“颜色范围 0”抽取红色）
开焊组合算法：点中上图下方“开焊组合算法”项右边的下拉菜单可选择相应的算法组合。
3） 焊盘露铜及红胶溢出
此项与 CHIP 件一样的设置及颜色抽取。
4）引脚偏出
A．“颜色范围 0”抽取红色
