炉后 AOI 手册 93 □ 红胶溢出 纵向长度 ___ 像素 颜色比例 ≤___% 说明： 1 ．抽取红色及 亮度 2 ．从引脚外端 开如往外，以设定 的纵向长度（ N 个像素）作为 检测区域。 3 ．在检测区域内 ，如果计算出的颜色 百分比小于设定值时 ，结果 O K ，大于 设定值时 NG ， 报红胶溢出错 误。 □ 引脚弯曲检查 横向宽度 ___% 纵向长度 ___ 像素 符合像素比例 ≤___% 说明： 1. 抽取引脚的红 色…
炉后 AOI 手册
92

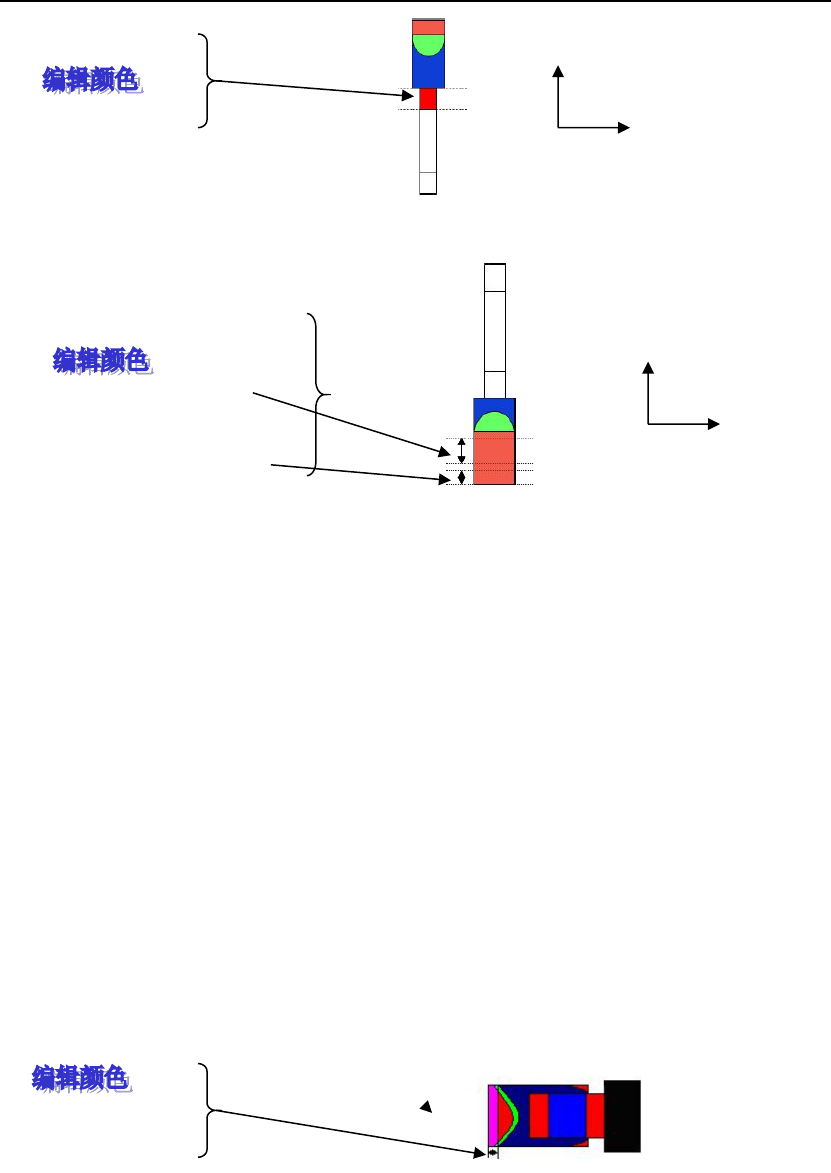

□5.引脚外段
颜色比例≥___%
说明：
1.抽取引脚外段的红色及亮度。
2.将引脚外段的面积作为 100%，在引脚外段区域内，如果测得值大于设定值，则结果 OK；
如果小于设定值时，结果 NG。
□6.焊盘中央
中外段颜色比例≥___%
连续长度≤___%
□ 外段颜色比例≥___%
说明：
1.抽取焊盘中央的红色及亮度。
2.中外段颜色比例：在检测区域内如果测得值大于设定值，则结果 OK，否则结果 NG；连
续长度：在检测区域内如果测得的红色的连续长度大于设定值，则结果 OK，否则结果 NG；
外段颜色比例：在检测区域内如果测得值大于设定值，则结果 OK，否则结果 NG。
3.对于中外段颜色比例与连续长度为与的关系，此两项的组合结果与第 3 项外段颜色比例为
或的关系。即 1、2 项组合结果与第 3 项中任一结果为 OK 时，焊盘中央项结果为 OK；当 1、
2 项组合结果与第 3 项中结果同时为 NG 时，焊盘中央项结果为 NG。
〇 开焊处算法组合：
[+]定义：如果几个算法间的算法采用+组合时，其中任何一个算法 OK，则组合结果 OK；
全部项 NG 时，则该组合结果 NG。
[*]定义：如果几个算法间的算法采用*组合时，其中任何一个算法 NG，则组合结果 NG；全
部项 OK 时，则该组合结果 OK。（与 Chip 用法一样）
□ 焊盘露铜
纵向长度___像素
颜色比例≤___%
说明：
1．从焊盘外端开始往内，以设定的纵向长度的 N 个像素作为检测区域。
2．可对焊盘露铜抽取颜色（红色）及亮度。
3．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK，大于设定值时 NG，
报焊盘露铜错误。
横向
纵
向
横向
纵
向
炉后 AOI 手册
93

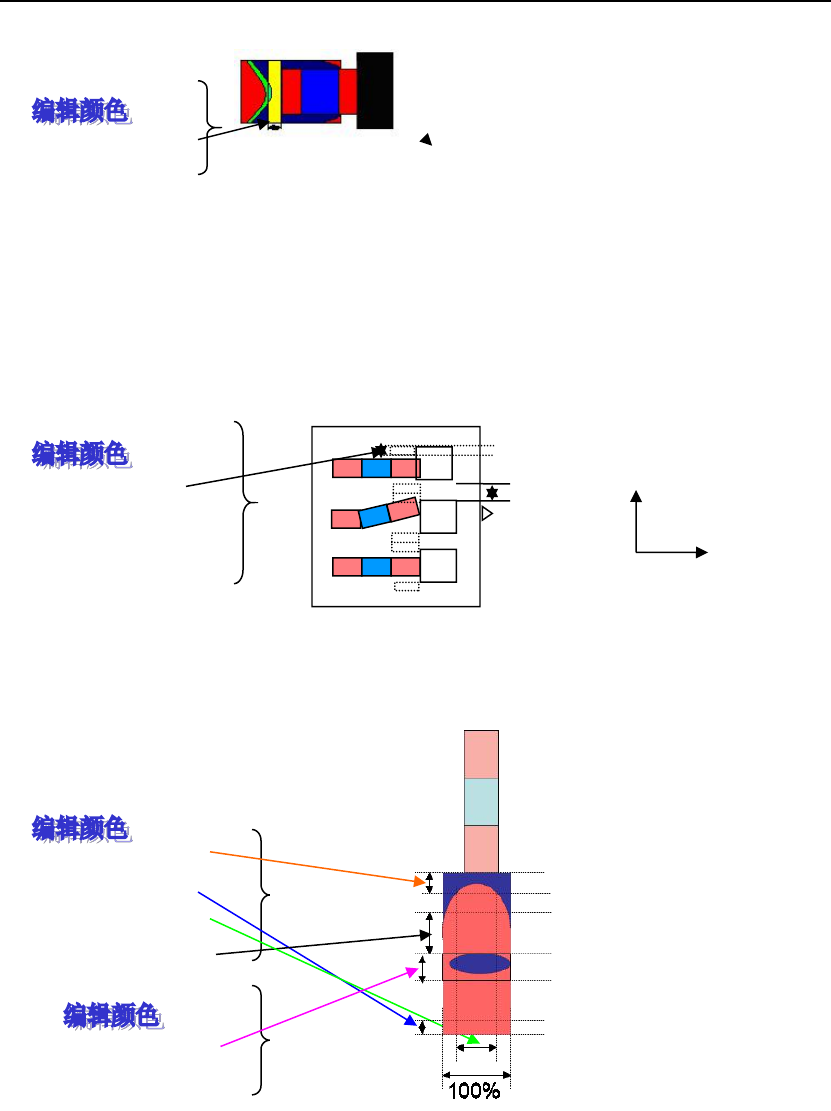

□ 红胶溢出
纵向长度___像素
颜色比例≤___%
说明：
1．抽取红色及亮度
2．从引脚外端开如往外，以设定的纵向长度（N 个像素）作为检测区域。
3．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK，大于设定值时 NG，
报红胶溢出错误。
□ 引脚弯曲检查
横向宽度___%
纵向长度___像素
符合像素比例≤___%
说明：
1.抽取引脚的红色及亮度。
2.以两焊盘的间距为 100%，以设定的横长与纵长所组成的区域为检测区域。
在检测区域内，如果测得的面积小于设定值则 OK；如果大于设定值则 NG，报引脚弯曲错
误。
□ 断锡检查
内端除去___像素
外端除去___像素
每行符合比例___%
符合行数≤___像素
□ 外段检查
区域长度___像素
颜色比例≤__%
A 说明：
1.抽取铜铂的红色及亮度。
2.将内外端设定去除后，剩余的焊盘部份作为检测区域。
3.在检测区域内，如果测得的连续符合行小于设定值则 OK；如果大于设定值则此分项 NG。
B 说明：
1.抽取焊锡的蓝、绿色及亮度。
2.以 A 中符合行结束的位置为起始处，以设定的长度所包含的焊盘的区域作为检测区域。
3.在检测区域内，如果测得值小于设定值则 OK；如果大于设定值则此分项 NG。
A、B 两个同时 NG 时，此项 NG，报露铜错误。
100%
纵向
横
向
B
A
炉后 AOI 手册
94

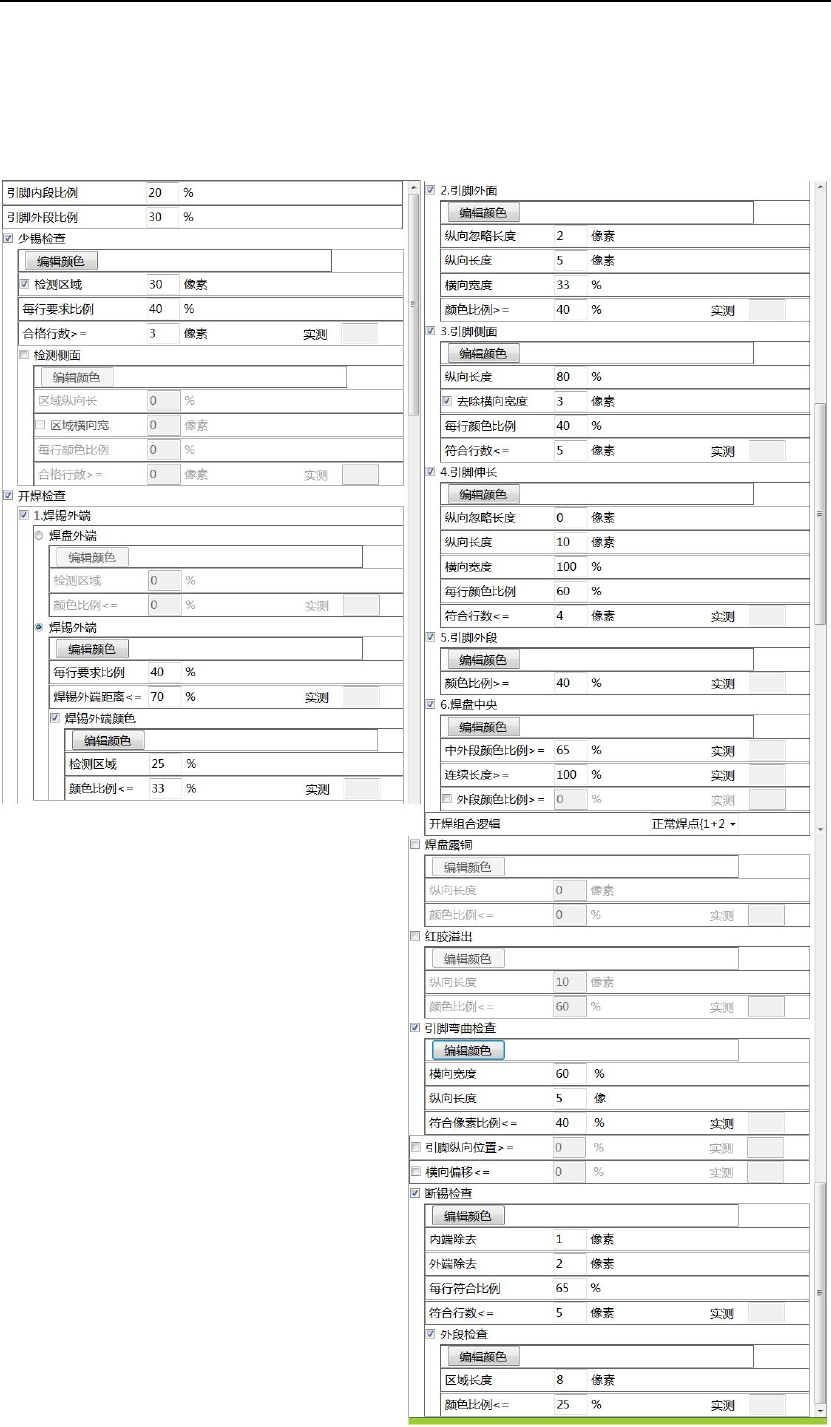

2.7.3.2 IC 类引脚样品窗颜色抽取实例
1.常规参数设置指南
