炉后 AOI 手册 100 1-2 外段检查 （ “颜色范围 0 ”抽取 非红色）
炉后 AOI 手册
99
开焊组合算法：点中上图下方“开焊组合算法”项右边的下拉菜单可选择相应的算法组合。
3）“焊盘露铜”及“红胶溢出”与 CHIP 一样抽取

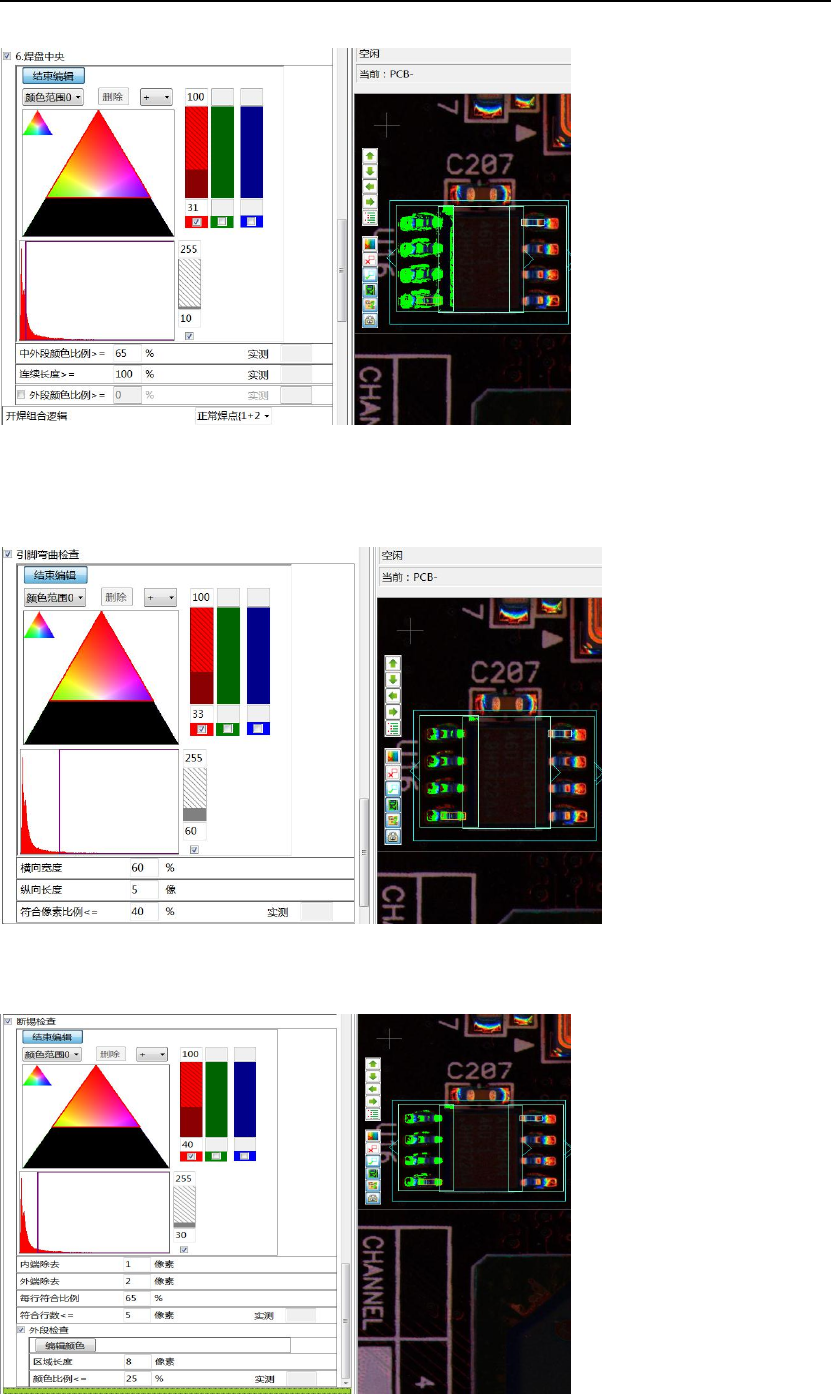

4）引脚弯曲检查（“颜色范围 0”抽取红色）
5）断锡检查（此项有 2 上项目：“断锡检查”、“外段检查”）
1-1 断锡检查（“颜色范围 0”抽取红色）
炉后 AOI 手册
100

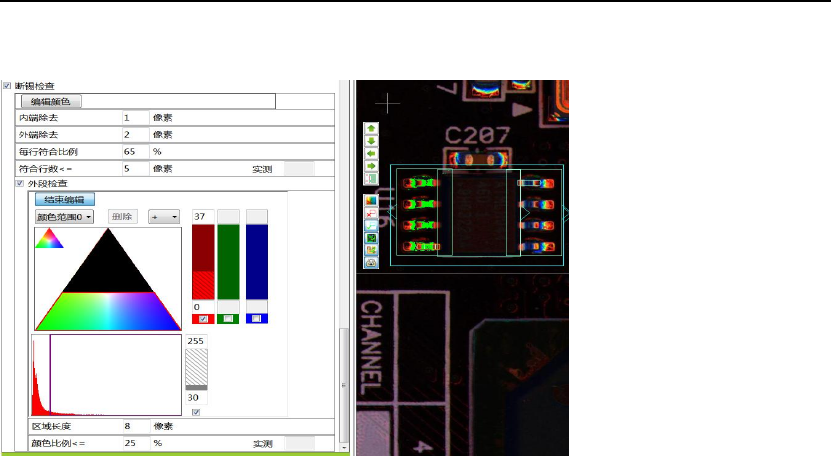

1-2 外段检查（“颜色范围 0”抽取非红色）
炉后 AOI 手册
101
第 8 节 插件类元件检查算法
2.8.1 插件类元件基本窗口
插针类元件

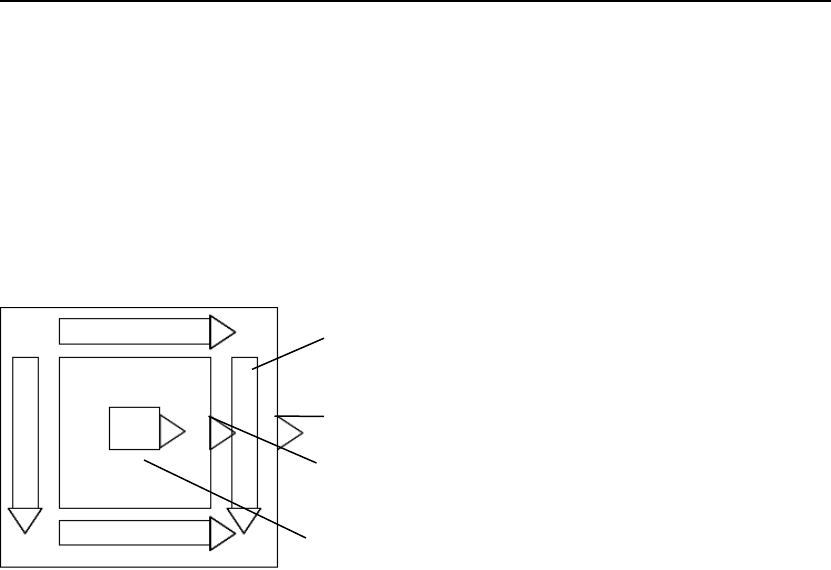

1）插针类元件的标准模板（库文件）所包含的窗口如下图所示：
短路窗（4 个）
焊盘窗（1 个）
插针本体窗（1 个）
自动检索窗（1 个）
2）对于下面所列插针类元件的检测窗口，可更改窗口参数。窗口参数是指窗口大小、位置、
抽取颜色及检测标准。自动检索窗、插针窗及焊盘窗均只能为 1 个，短路窗个数可根据情况
而定。当点中此元件自动检索窗口时，可对所有窗口进行整体拖动、删除、拷贝或替换；而
对于其它窗口要求能任意追加及删除，当点中非自动检索窗时，可对此窗口在自动检索窗内
进行拖动、删除、拷贝或替换：
能任意追加、删除及更改（包括窗口大小、位置、检测参数及色抽取）以下检测窗（另自动
检索窗、焊盘窗及插针窗只能为 1 个，但可任意更改其大小、位置）：
自动检索窗：此窗的作用是定义一个插件元件的焊盘的检索范围，并对检索条件进行设定。
焊盘窗：选中此元件任一窗口时可追加此窗；此窗作用是对焊盘进行检索较正及对元件的焊
点进行检测，如少锡、开焊等，此窗口只能为 1 个。当不良时，报相对应的 NG 信息---焊盘
窗内分缺件、少锡、开焊、、气孔、露铜等检测项。
插针本体窗：此窗口只是定义一个插针的大小，无具体设定。
任意窗：选中此元件任一窗口时可追加此窗；此窗能选择跟随焊盘或元件进行校正；且此窗
口可选择报错信息类别，如选少锡时此窗 NG 时报少锡。
组合窗：选中此元件任一窗口时可追加此窗；点中此窗口后点新建窗口可在此窗口中加入多
个任意窗且组合窗中的多个任意可进行“+”或“*”的组合（与后续开焊组合的关系一样）。
如果两者间（可多个，现以 2 个来举例）是加的关系则表示它们之间任何一个 OK 即此组合
窗为 OK；如果是“*的关系则 2 个同时 OK 时此组合窗的结果为 OK。
短路窗：选中此元件任一窗口时可追加此窗；此窗跟随焊盘进行较正，作用是检测此焊盘是
否与其它元件或焊盘间是否有短路；当有多个短路窗时，所有短路窗 OK 时，结果 OK；如
果任何一个短路窗 NG 时，则结果 NG，报短路错误。
锡球窗：选中此元件任一窗口时可追加此窗；此窗跟随焊盘进行校正；作用是对指定区域是
否存在锡球或空洞进行判定；当有多个锡球窗时，所有锡球窗 OK 时，结果 OK；如果任何
一个锡球窗 NG 时，则结果 NG，报锡球错误。
