炉后 AOI 手册
25
A 区：1．选择要运行的程序，输入“批次”号及“序号”（批次号及序号一定不能为空）
2．轨道运行状况：显示当前运行的轨道是否正常。
3．“不出板测试”勾选后，板将在轨道内重复循环测试而板不出来；勾选“出错停止”则机
器运行故障时停止运行；“出错停止”及“光板确认”一般不使用。
B 区：显示当前测试板整板图及 FOV 运算路径。
C 区：勾选“开启实时监控”可显示简易 SPC 数据统计。
D 区：显示上次板测试不良饼图分布及不良坐标分布，勾选“输出元件偏移值”及“输出元
件测量坐标”可将元件偏移值及元件测量坐标输出。
E 区：点击“运行”进行测板；点击“停止运行”可终止测试；点击“进入维修站”可进入
维修站界面查看；点击“退出运行模式”可返回到软件编程主界面。
F 区：点击“SPC 预警”可进入 SPC 预警对话框，此时可对需要做预警的项目进行勾选设置。
对于维修站的说明详见第四篇：操作员作业指导。
炉后 AOI 手册
26

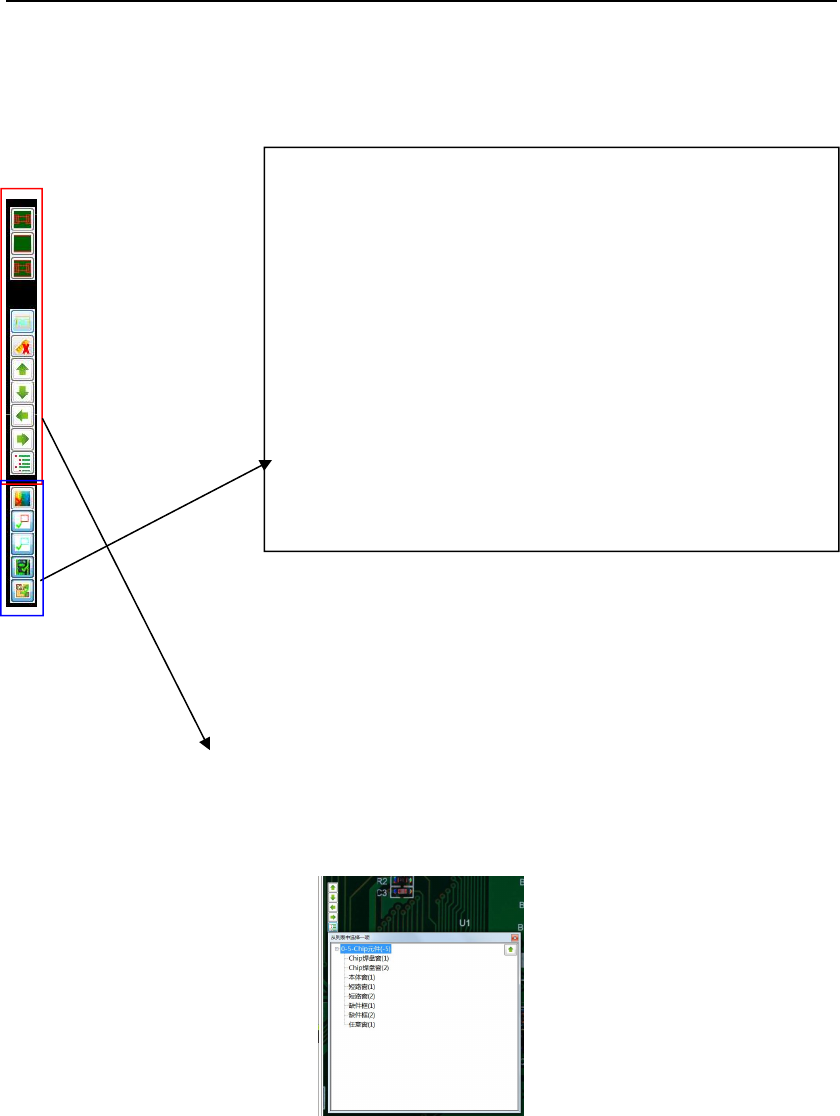

1.2.7 检查窗处理功能模块&颜色查看及区域锁定处理功能
模块：
检查窗处理功能模块：
1. 标尺：点击此按钮则会在电脑屏幕下方显示标尺，以便进行测量。
2. 焦点移动到父窗口：选中一窗口后，点此按扭会使当前焦点移动到最上层窗口。
3. 焦点移动到第一子窗口：选中一窗口后，点此按扭会使当前焦点移动到第一个子窗口。
4. 焦点移动到前一同级子窗口：选中一窗口后，点此按扭会使当前焦点移动到前一级窗口。
5. 焦点移动到后一同级子窗口：选中一窗口后，点此按扭会使当前焦点移动到后一级窗口。
选中一窗口后，点此按扭会使当前焦点移动到最上层窗口。
6. 从列表中选择焦点：选中一窗口后，点此按扭会弹出此元件所有窗口，如下图所示
在此界面中选择相应的名称即可选中相应的窗口。此功能主要是当窗口密集且尺寸位置相互
重叠时，不方便直接点中窗口时采用的一种方法。
7.是否隐藏元件内容：点击此按钮则所有元件只显示范围窗，其他检查窗口隐藏，只有选中
的元件才全部显示。
8.Show component：当启用任意位置多件测试时，点击此按钮只显示元件窗，任意位置多件
测试窗隐藏。
9.Show extract object:当启用任意位置多件测试时，点击此按钮只显示任意位置多件测试窗,
元件窗隐藏。
10.Show all:当启用任意位置多件测试时，点击此按钮显示所有窗口。
颜色查看及区域锁定处理功能模块：
1． 显示颜色组合：此项默认为不勾选。当抽取颜色时如果
勾选此项时，则将所有抽出的颜色时行集合并用红色将
抽出的对象进行显示。
2． 显示生成窗口：此项默认为勾选。当点中一个元件进行
模拟测试时，会自动只显示较正后/或生成的测试窗口。
3． 显示原始窗口：此项默认为不勾选。当点中一个元件进
行模拟测试时，会显示原始测试窗口。
4． 显示抽取范围：此项默认为勾选。抽取颜色时会自动用
绿色显示抽出的颜色对象。
5． 锁定子板内容：当勾选此项后，子板即被锁定，复制时
将不会影响各拼板内元件的归属。此项默认为锁定。
炉后 AOI 手册
27
第二章 算法说明
第 1 节 标识注解及良品/不良品图例
一．标识注解
*此注解及定义适用于全文
一）标识类注解
“○”标识为单选项,对于并行的项目只能选取其中之一进行；
“□”标识为复选项,可选取其中之一或多个或不选取。
二）所有数据分层次排列。当主项未选择时，其附带的低层次数据全部无效。
三）“ ”表示包含的不同项目为同一目的项，只需要抽取同一个颜色及亮度。
四）“ ”代表点此按扭可以进入颜色及亮度抽取界面，此界面下可进行一组或多组
颜色及亮度抽取，并能对多组颜色及亮度进行组合，即每组间是叠加或相减，均可进行设定；
当采用几组颜色抽取时，这几组颜色可进行叠加或相减的方式进行颜色组合抽取；当存在几
组颜色组合后可点“全部显示”功能，此时用红色显示组合后的被抽取的颜色部分。
五）所有算法符合设定逻辑时为 OK，不符合设定算法逻辑的为 NG，当 NG 后报相应的不
良信息。如纵向偏移≤___% ，“___%”是设定的百分比参数，参数后面空白处显示指实际
测试值及判定结果；如果测试值小于设定值则 OK，否则 NG，具体如下：
纵向偏移≤30 %（设定值） 20%（测试值） OK（结果）
纵向偏移≤30 %（设定值） 40%（测试值） NG（结果）
六）所有元件类的缺件窗、极性窗、标示窗、锡球窗、短路窗（不含 IC 类元件自动生成的
短路窗）均是一样的算法。
七）“ ”表示此窗有方向：
1.对于非 IC 类
1）自动检索窗的方向表示零件的贴装角度：
自动检索窗的方向箭头朝右（ ）表示元件为 0 度，方向箭头朝上（ ）表示元件为 90 度，
方向箭头朝左（ ）表示元件为 180 度，方向箭头朝下（ ）表示元件为 270 度（如第十项
的第 1 小项说明中所示元件贴装方向为 180 度）；
2）焊盘窗的方向箭头均朝焊盘外部（如第十项说明的第 1 小项中所示）；
3）短路窗判定短路与否的条件是：抽出的颜色对象是否垂直（以箭头方向为水平方向）贯
穿短路窗来判定。
2.对于 IC 类
1）元件窗的方向表示零件的贴装角度：
