炉后 AOI 手册
70

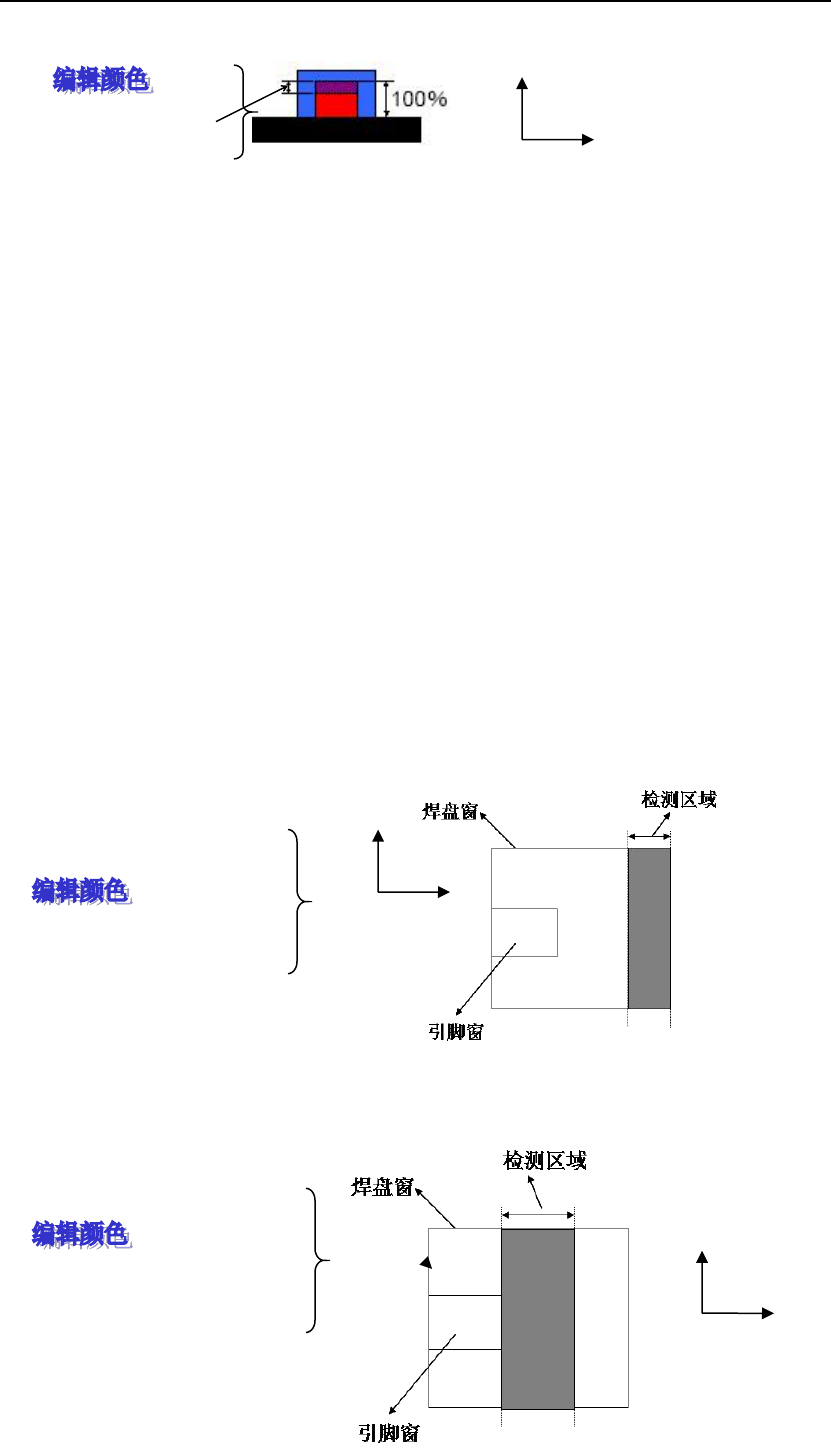

□7.引脚部分
检测区域长度___%
颜色比例≤___%
说明：
1．以引脚纵长作为 100%，以设定的百分比作为检测区域长度（纵长）；在引脚窗内，从引
脚外端开始往内，以设定的纵长所包含的引脚部分作为检测区域。
2．抽取红色及亮度。
3．对检测区域内抽出的对象的颜色比例进行检测，如大于设定值则此项 NG。
〇 开焊处算法组合：
[+]定义：如果几个算法间的算法采用+组合时，其中任何一个算法 OK，则组合结果 OK；
全部项 NG 时，则该组合结果 NG。
[*]定义：如果几个算法间的算法采用*组合时，其中任何一个算法 NG，则组合结果 NG；全
部项 OK 时，则该组合结果 OK。
“+”/“*”及（）与算法中的意义与数学中的意义基本一致，但对于组合算法则可理解为
当此组合结果大于等于“1”时（组合中的每项具体算法 OK 时可理解为此项为“1”，NG
时可理解此为“0”）则结合算法的结果 OK；当结合的结果为“0”时，则组合结果为 NG。
如果组合结果为 NG，则报开焊
例：（1+2）*3
此组合中用了 1、2、3 项算法。对于组合当第一项 OK 时，第一项为“1”，相反则为“0”；
第二、三项同理。
如果（1+2）或 3 均为 OK 时，则组合结果 OK；如果（1+2）或 3 中一个 NG 时，则结果
NG。
□ 焊盘露铜
检测区域长度___像素
颜色比例≤___%
说明：
1．从焊盘外端开始往内 N 个像素，如上图所示，作为检测区域。
2．可对焊盘露铜抽取颜色（红色）及亮度。
3．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK，大于设定值时 NG，
报焊盘露铜错误。
□ 红胶溢出
检测区域长度___像素
颜色比例≤___%
横向
纵
向
纵向
横
向
纵向
横
向
炉后 AOI 手册
71
说明：
1．从引脚外端开如往外 N 个像素，如上图所示，作为检测区域。
2．抽取红胶颜色（一般为红色）及亮度。
3．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK，大于设定值时 NG，
报红胶溢出错误。

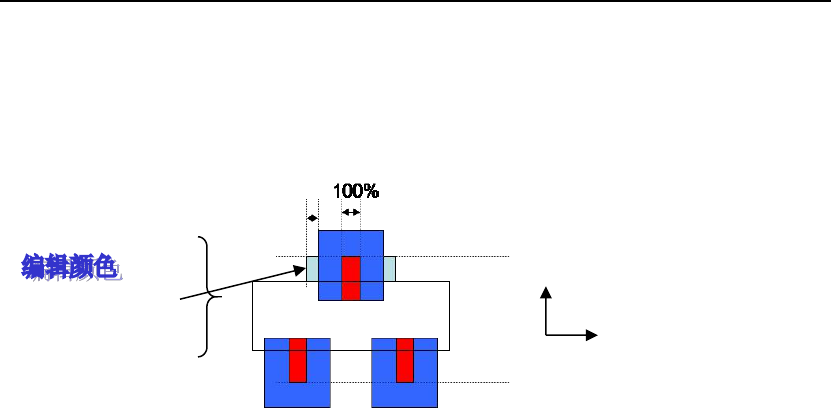

□ 引脚偏出
检测区域宽度___%
颜色比例≤___%
说明：
1．抽取引脚的红色及亮度。
2．以引脚横长为 100%，将设定的检测区域的百分比作为检测区域宽度（横长）；将引脚窗
到元件边缘的距离作为检测区域的纵长；此检测区域紧贴着焊盘边侧及元件边侧（如上图所
示）。
在检测区域内，如果测得值小于设定值，则结果 OK；如果大于设定值，则结果 NG，报引
脚偏出错误。
横向
纵
向
炉后 AOI 手册
72

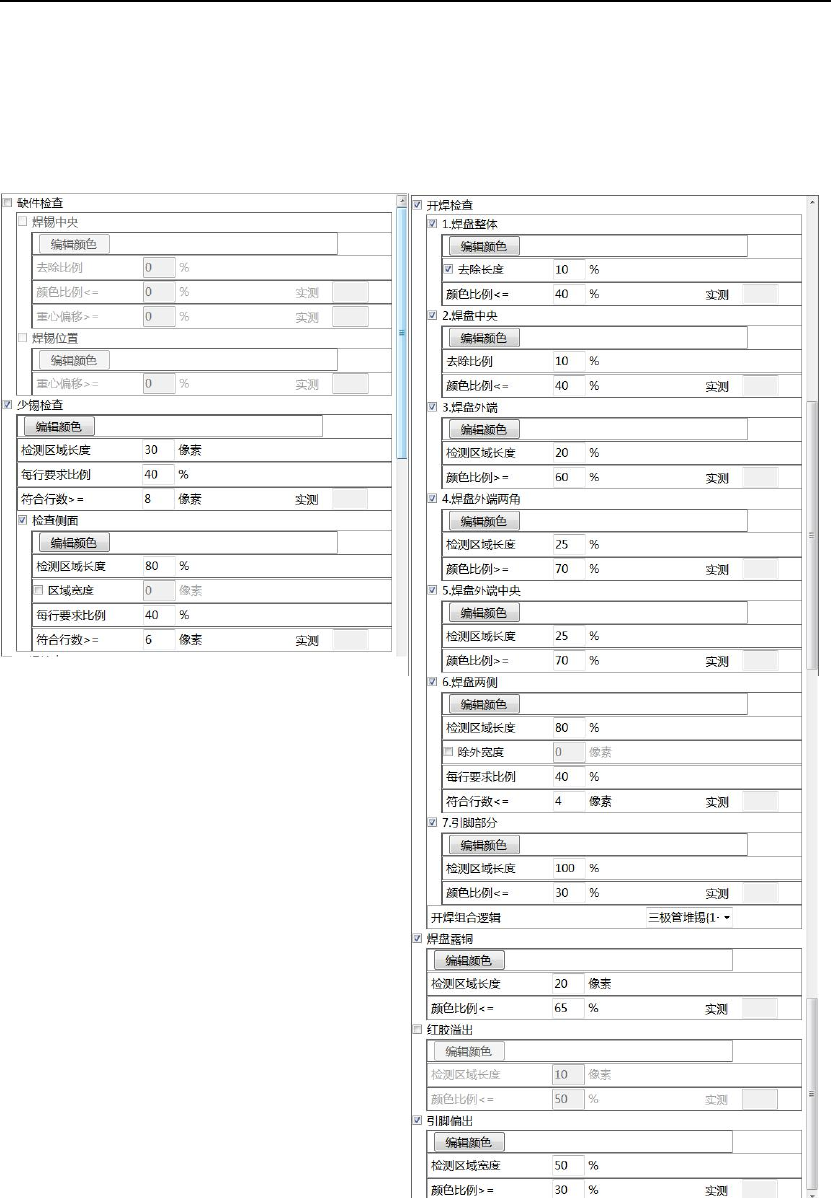

2.7.3.2 焊盘窗颜色抽取实例
1．常规参数设置指南
