Magic-Ray炉后AOI使用手册-A1.pdf - 第97页

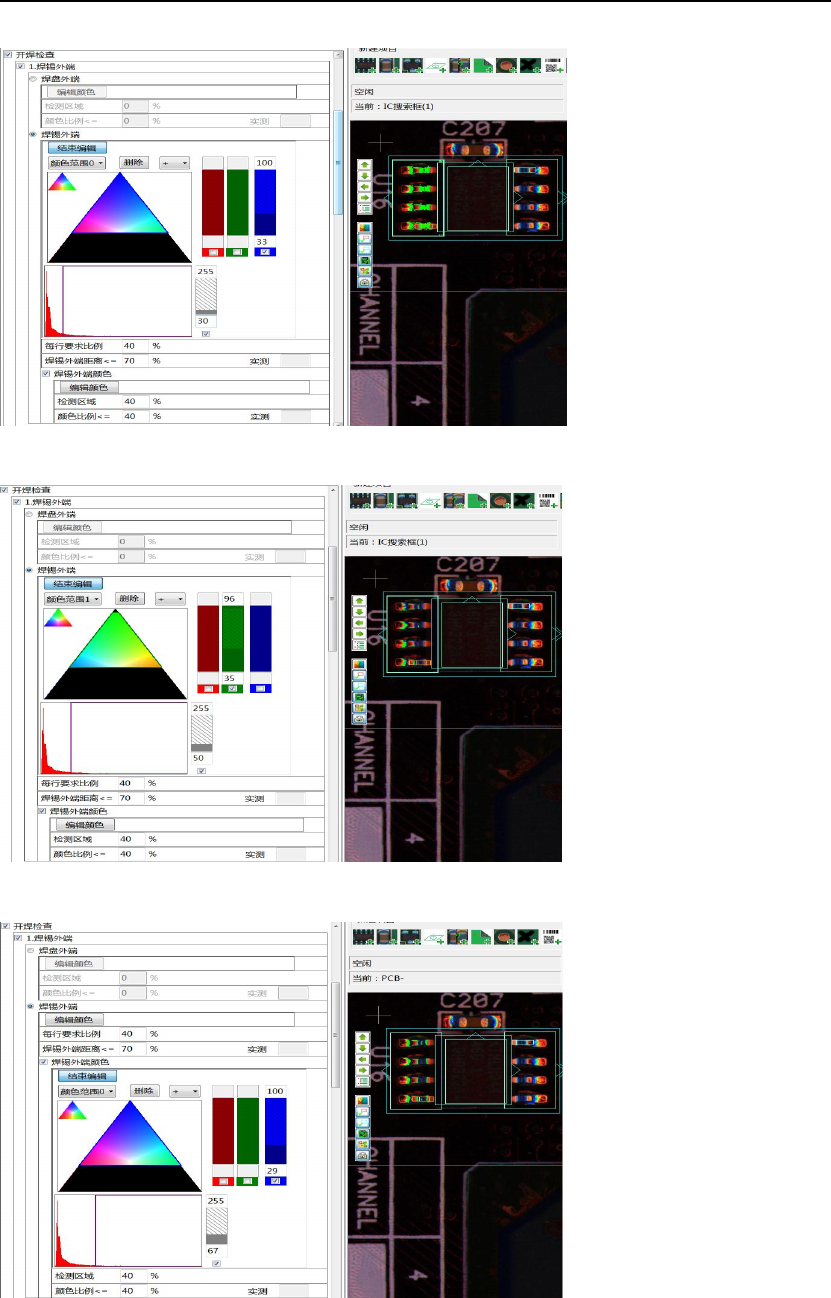

炉后 AOI 手册 97 B ． “ 颜色范围 1 ”抽取绿色 ③ 引脚侧面 A ． “颜色 范围 0 ”抽取 红色
炉后 AOI 手册
96

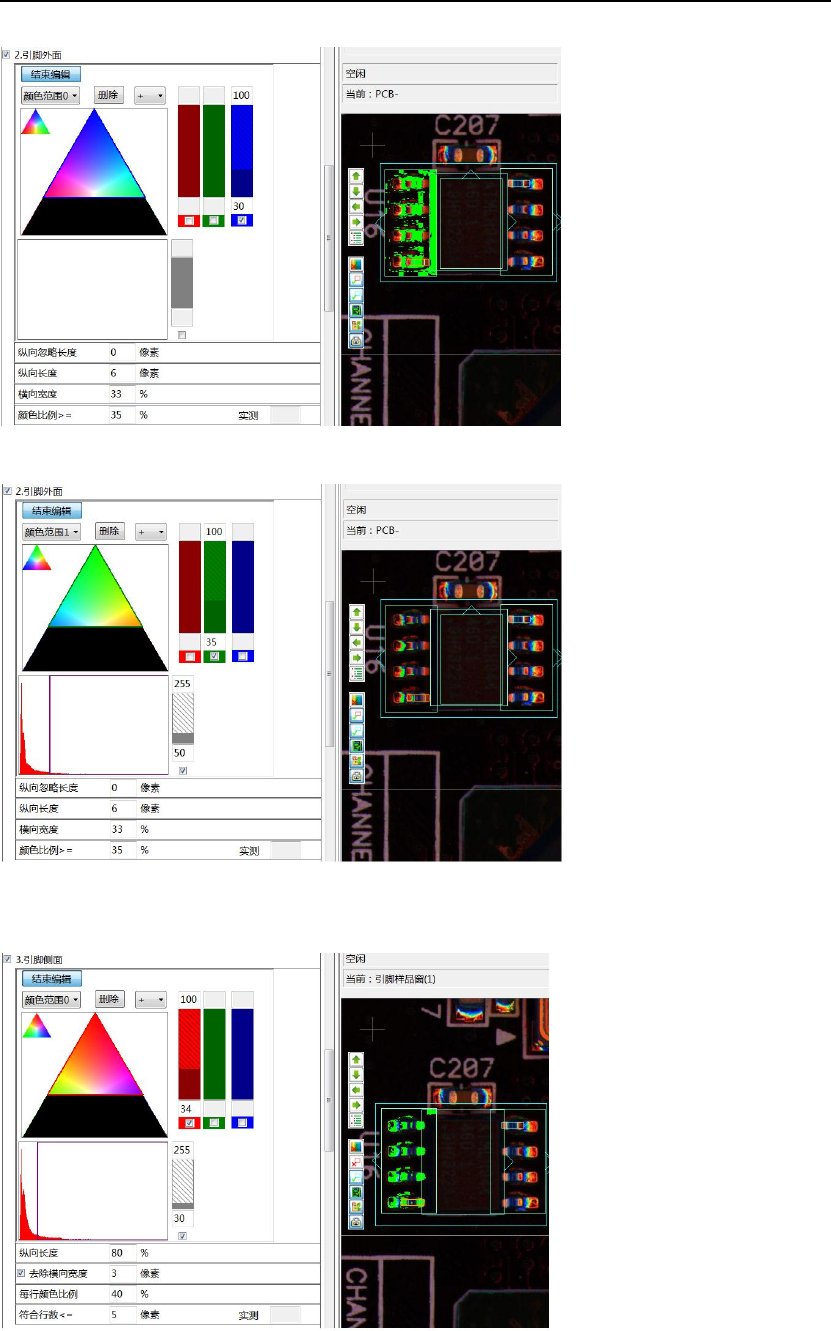

B．“颜色范围 1”抽取绿色
1-2：焊锡外端颜色（“颜色范围 0”抽取蓝色）
②引脚外面
A．“颜色范围 0”抽取蓝色
炉后 AOI 手册
97
B．“颜色范围 1”抽取绿色
③引脚侧面
A．“颜色范围 0”抽取红色
炉后 AOI 手册
98
B．“颜色范围 1”抽取绿色

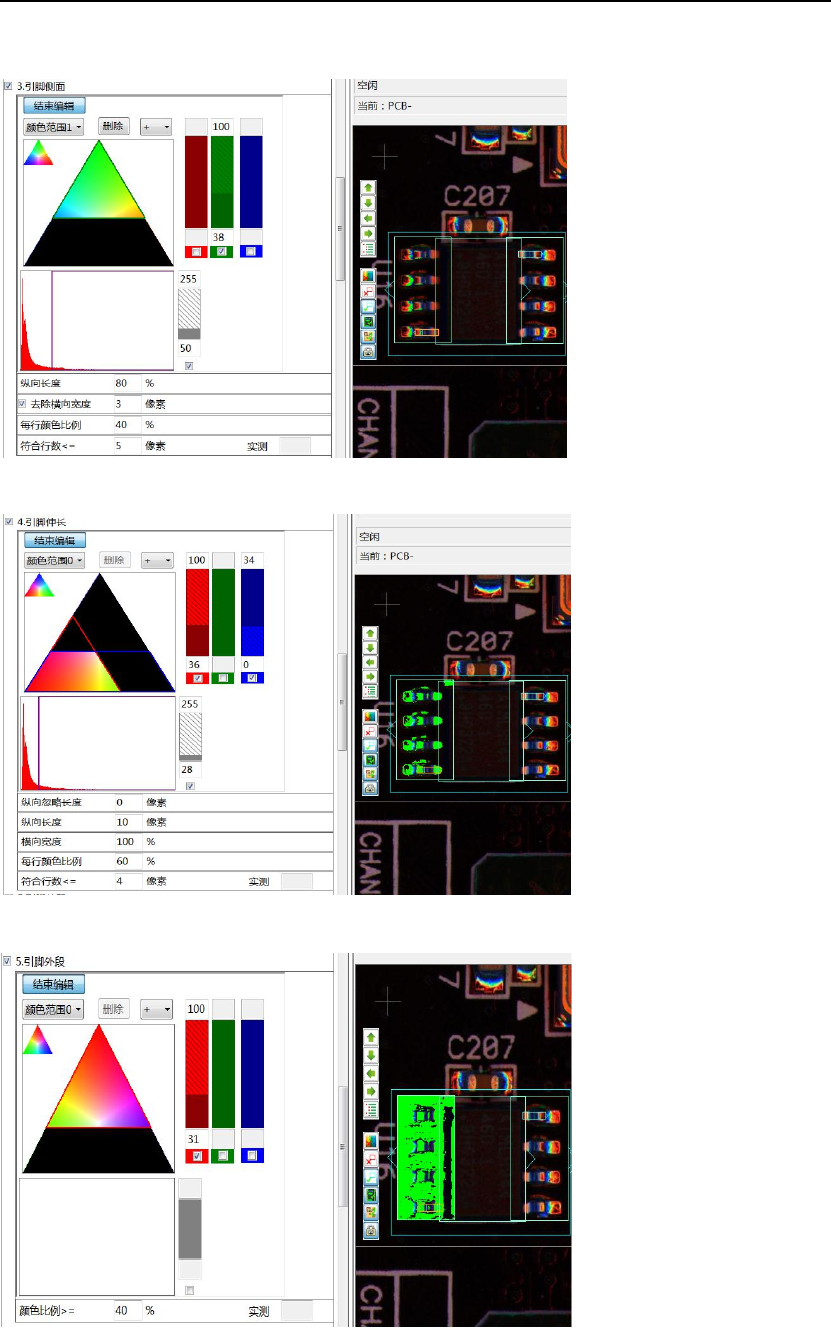

④引脚伸长（“颜色范围 0”抽取红色且排除蓝色）
⑤引脚外段（“颜色范围 0”抽取红色）
⑥焊盘中央（“颜色范围 0”抽取红色）
