炉后 AOI 手册
18
7．新建标识：
单击此图标时，会展开标志模板库，其操作与新建 IC 方法一样。
此功能主要作用是增加 Mark 点，可对整板或子板进行整体较正，具体说明详见第二章：算
法说明。
8．新建坏区标记：
单击此图标时，会展开坏区标记模板库，其操作与新建 IC 方法一样。
此功能主要作用是增加坏板识别点，识别到为坏板时，此板所有不良不输出到维修站，具体
说明详见第二章：算法说明。
9．新建条码：
单击此图标时，会展开条码模板库，当光标落在某一条码模板子库上时，会在界面下方显示
此元条码子库的具体图片，单击此条码子库时，此元件模板将会被增加进当前的 FOV 中，

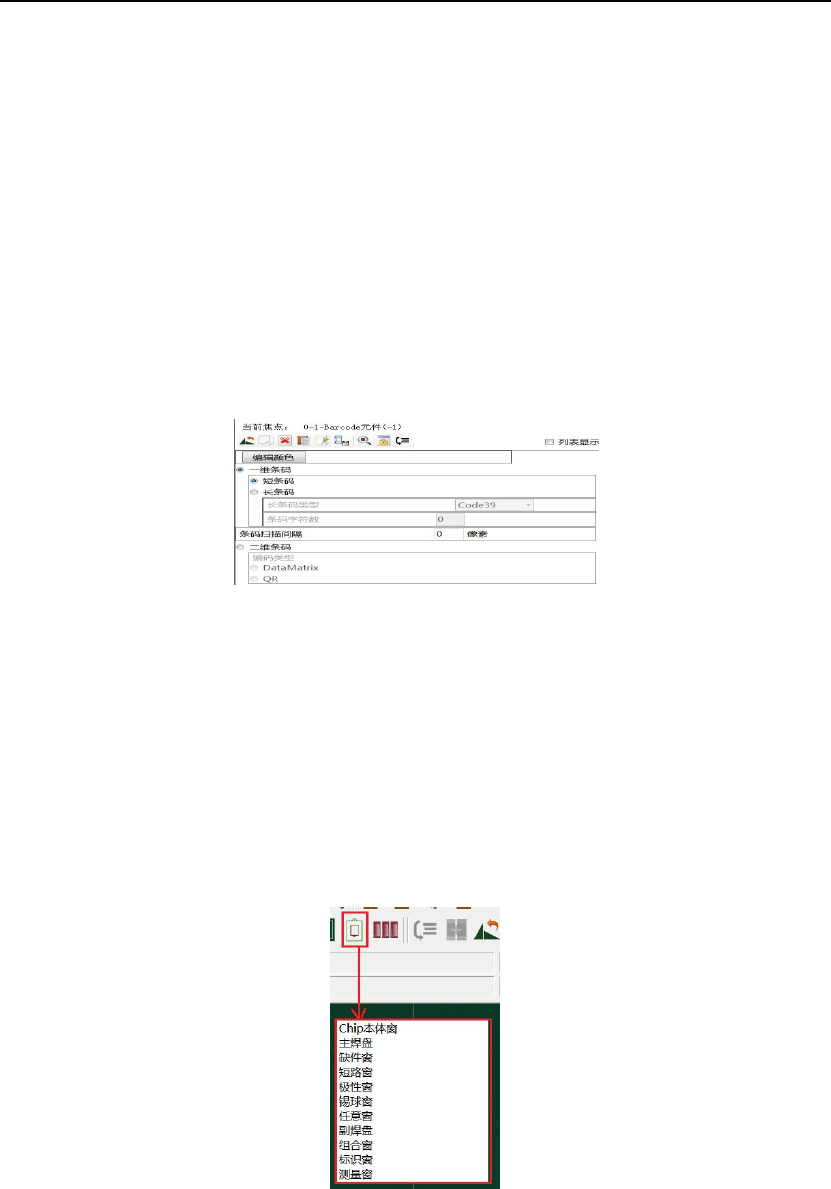

此条码增加完成，编辑界面如下
条码可选择一维条码或二维条码；一维条码可分为短条码和长条码，短条码是条码框长度在
一个 FOV 范围内的，长条码的条码框长度则超出了一个 FOV 的范围；长条码类型可选 39
码、93 码和 128 码（根据具体的条码类型选择）；条码字符数是条码编号字符总数；条码扫
描间距越小测试越精准越慢，反之则越粗略越快。二维码一般选择 data matrix 项。
10．新建子板：
单击此图标时，会增加一个子板窗。调整此窗口的大小及位置，让其将一子板围住，则此范
围内的所有元件检测窗即归属于此子板。
11．新建窗口：
1）点中需增加窗口的元件或任一测试窗口，单击此图标时，会展开引脚片式类元件模板库，
具体界面如下
2）单击需增加的窗口类型，则会在选中的元件的自动检索窗范围内自动生成一个相应类型
的窗口。
12．新建区域检测窗：
单击此图标时，会展开检查窗模板库，其操作与新建 IC 方法一样。
此功能主要是测试某一区域内元件本体中心的直线性及两相临元件本体间的中心间距，增加
此窗口后，窗口内所有的元件将进行直线性及间距检测。
炉后 AOI 手册
19
“元件之间的距离”指两元件中心点的距离，如图 A 元件与 B 元件中
心点所在直线的垂直距离即为直线性波动值（图示的纵向方向距离），若该值在设定的范围
之内，则 OK，否则 NG.直线性探测以首件标准的则是都以第一个元件的中心点作为基准测
量。元件间距测试则是检查相邻两元件的距离（图示的横向方向距离）是否在设定的偏差范
围之内，若在设定范围之内，则结果 OK，否则 NG。这几项有一个测试结果 NG 则区域检
查窗结果 NG。
13.新建元件条码：单击此图标时 ，会展开条码模板库，其操作与新建 IC 方法一样。
14.新建任意位置多件：单击此图标弹出下拉列表，
A.显示方式：
a.只显示任意位置多件检测框（隐藏元件框），b.只显示元件框（隐藏多件检测框）c.都显示
B.启用任意位置测试，则在整个 PCB 板范围生成同等大小的任意位置测试窗
C.关闭任意位置测试，则任意位置测试窗消失
D.添加元件位置不测试，对每个元件添加不检窗，在元件自动检索框基础上往外扩展 5 个像
素生成）
E.删除元件位置不测试，元件自动检索框外围的不检窗消失
F.打开任意位置学习模式，根据测试结果自动生成不检框
G.任意位置参数替换，当前选中的多件检查框的参数替换至其他多件检查框
H.清除所有任意位置不检测窗
1.2.5 对象操作模块：
光源选择
旋转焦点
覆盖当前焦点
替代料
批量替换
拷贝焦点
存为模板
测试焦点
清除测试结果
同类元件测试
一键替换
Debug 调试
炉后 AOI 手册
20
1.光源选择:
选择某个元件窗口，单击此按钮弹出光源选择对话框，默认是选择三色光，红、绿、蓝、白
四种光可选（目前只有标示窗、mark 点具备单独打光的功能）。
2.替代料：
选择某个元件，单击此按钮可弹出替代料选择对话框，可对该元件选择同类型模板作为替代
料，替代料以紫色框显示。
3．旋转焦点：
选中任意一个元件的检测窗口、子板窗或坏区窗后，单击此图标可对选中的窗口或此窗口（子
板窗、坏区窗）中所有的元件进行整体旋转。
4．拷贝焦点：
选中任意一个元件的检测窗口、子板窗或坏区窗后，单击此图标可对选中的窗口或此窗口（子
板窗、坏区窗）中所有的元件进行整体拷贝。
5．覆盖当前焦点：
选中一个元件的测试窗时，可用已拷贝的对象将点中的测试窗进行替换（备注：拷贝的对象
必须与点中的测试窗为一个属性，如两者都是极性窗等等），此时会将此窗口的大小、参数
（不含 IC 的起始引脚、引脚间距及引脚个数）及抽取的颜色全部替换。
6．批量替换：
此功能键有两个作用：
1） 替换一个元件模板内的所有同属性窗口：将一个元件内所有的同属性窗口，如极性窗等
等，用已拷贝的对象按选定的条件进行替换（备注：拷贝的对象必须与点中的测试窗为
一个属性，如两者都是极性窗等等）。
条件说明：
元件内替换：同一元件内同类窗口间替换。
替换同种模板：相同模板同一位置窗口间替换。同封装，同编码，同类元件类似。
替换基准：除了颜色参数以外的所有参数。
替换颜色参数：编辑颜色的相关参数。
替换大小：指是否替换窗口的大小。
强制覆盖保留项目：此项指是否将保护窗口也进行替换。
