Magic-Ray炉后AOI使用手册-A1.pdf - 第134页
炉后 AOI 手册 134 2 ）引脚横向位置检索 A ． “颜色范围 0 ”抽取引脚两端 的颜色 A ． “颜色范围 1 ”抽取引脚中间 的蓝色部分 3 ）引脚外端检索 （ “颜色范围 0 ”抽取 蓝色以外的颜色 / 引脚 前段的颜色） 4 ）焊盘检索
炉后 AOI 手册
133
3.2.3 IC 类元件实例
自动检索窗

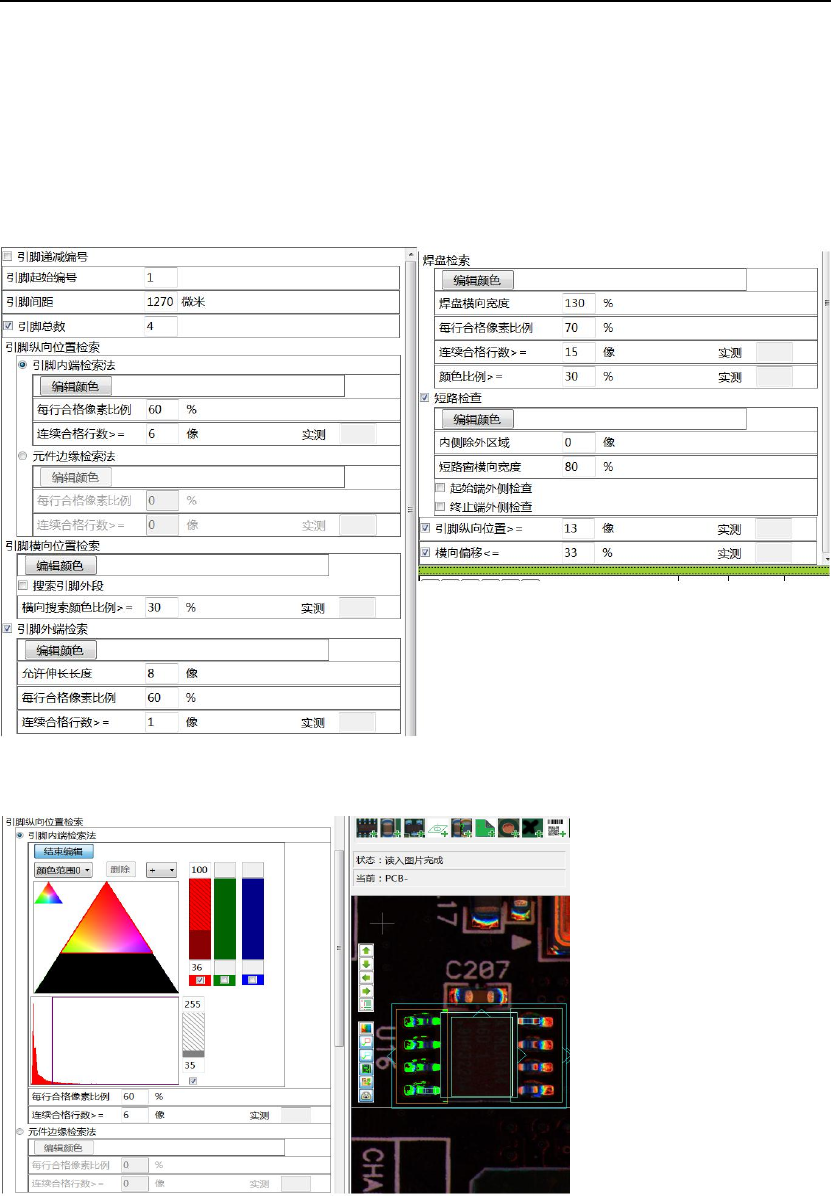

1．常规参数设置指南
2.常规颜色抽取实例
1）引脚纵向位置检索（本例选取引脚内端检索法，“颜色范围 0”抽取引脚内端的颜色）
炉后 AOI 手册
134
2）引脚横向位置检索
A．“颜色范围 0”抽取引脚两端的颜色
A．“颜色范围 1”抽取引脚中间的蓝色部分
3）引脚外端检索（“颜色范围 0”抽取蓝色以外的颜色/引脚前段的颜色）
4）焊盘检索
炉后 AOI 手册
135
A．“颜色范围 0”抽取焊盘的红色部分
B．“颜色范围 1”抽取焊盘的绿色部分
C．“颜色范围 2”抽取焊盘的蓝色部分
