炉后 AOI 手册 153 清除测试结果 ： 单击“清除 测试结果”选项 ，弹出清除文件对 话框，选择要删除 的时间段对 outtxt 文件及 out i mg 文件进行删除 。 SPC 预 警： 单击“ S PC 预警”后弹 出“报错预警”对话框，如选 择不良总数 >=N 个 \H ，选择按维修 站 确认结果类型 ，当确认结果多于 N 个 时，则会弹 框提示蜂鸣。 关于维修站： 显示维修站版本号 信息。
炉后 AOI 手册
152
18.子板序号字号：子板序号字号大小。
19.目标框颜色：当前显示到的位置框颜色。
20.目标框中心十字颜色：当前显示到的位置框中心十字的颜色。
21.FOV 长度：与在线机配置的参数一致，一个 FOV 的长度，与相机、分辨率有关。
22.FOV 宽度：与在线机配置的参数一致，一个 FOV 的宽度，与相机、分辨率有关。
23.显示所有报错元件：True 时，所有报错元件的都以小方框显示，False 时，只显示当前确
认到的元件。
24.显示方框：报错元件是否有方框显示。
25.十字架粗细：指示报错元件的十字架大小。
26.方框粗细：指示报错元件的方框大小。
27.方框外扩距离：指示报错元件的方框向外扩展大小。
28.OK 方框颜色：确认为 OK 的元件显示的颜色。
29.NG 方框颜色：确认为 NG 的元件显示的颜色。
快键键配置：
当勾选上“启用自定义按键配置”后，系统会启用客户自行定义的错误说明对报错结果进行
确认。
固定确认结果：
当勾选上“固定确认结果”后，如勾选“缺件”，则报错类型为缺件时，该结果只能确认为
“缺件”。
炉后 AOI 手册
153
清除测试结果：
单击“清除测试结果”选项，弹出清除文件对话框，选择要删除的时间段对 outtxt 文件及
outimg 文件进行删除。
SPC 预警：
单击“SPC 预警”后弹出“报错预警”对话框，如选择不良总数>=N 个\H，选择按维修站
确认结果类型，当确认结果多于 N 个时，则会弹框提示蜂鸣。
关于维修站：显示维修站版本号信息。
炉后 AOI 手册
154

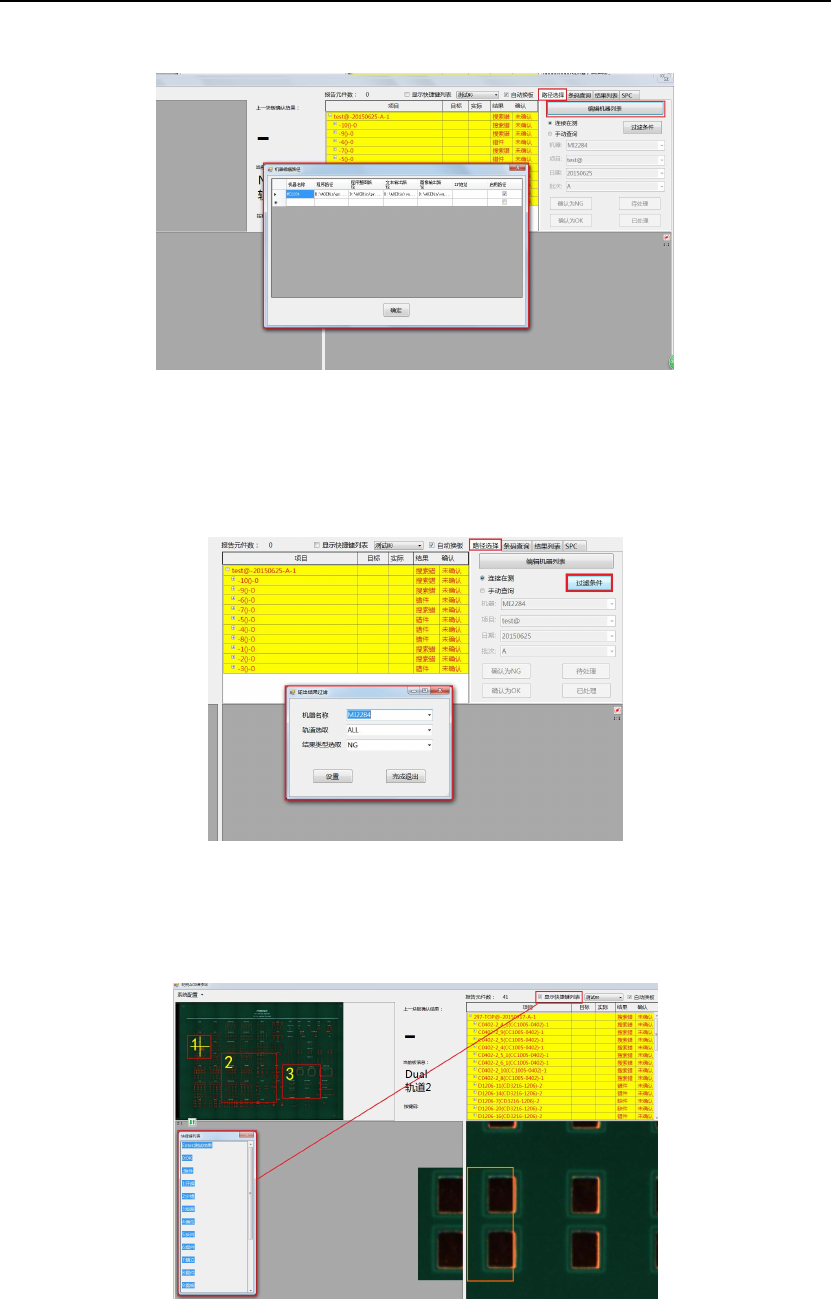

路径选择：
在“路径选择”下点击“编辑机器列表”弹出“机器编辑路径”对话框，“机器名称”为要
刷新结果的机器名称，“程序路径”等配置类似，“IP 地址”为在设备上配置远程维修站出
错告警提示后再关闭功能按钮。
过滤条件：
过滤条件选择是对维修站报错结果进行筛选，用于一台机器对应多台维修站。
显示快捷键列表：
当勾选“显示快捷键列表”后，弹出快捷键列表对话框，操作员可参考此列表进行确认结果。
