第 6 节 引脚片式元件检查算法
2.6.1 检查算法基础说明
引脚片式元件（分为 N 极管及排阻/阻容；N 极管代表有 N 个引脚），钽电容作为二极管处
理。

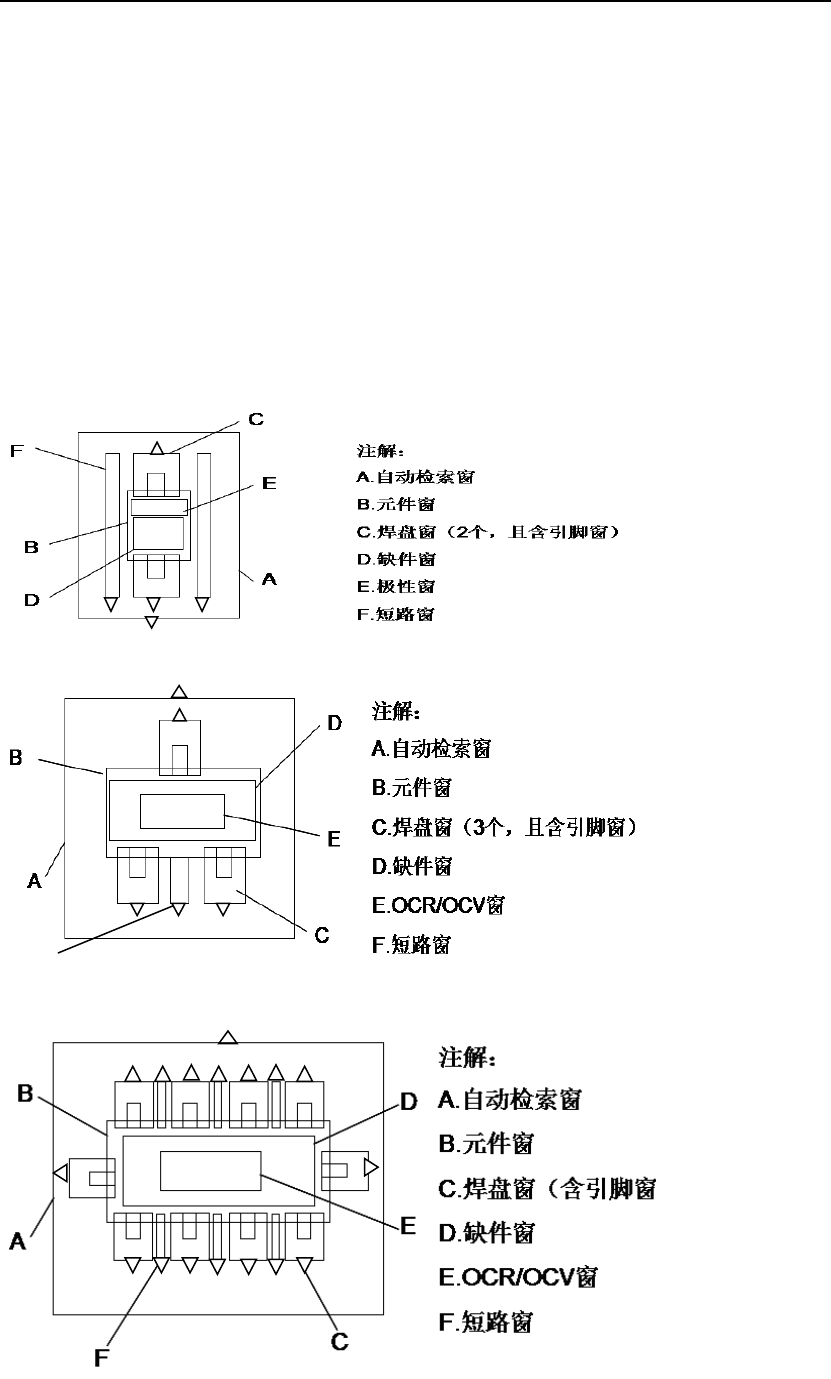

1）引脚片式元件的标准模板（库文件）所包含的窗口如下图所示：
A．N 极管（以 2 极管/钽电容及 3 极管为例进行说明）
二极管/钽电容：
三极管：
F
B．排阻/排容
多个）
2）对于下面所列引脚片式元件的检测窗口，可更改窗口参数。窗口参数是指窗口大小、位
炉后 AOI 手册
60
置、抽取颜色及检测标准。自动检索窗及元件窗分别只能为 1 个，当点中自动检索窗时可对
所有窗口进行整体移动、删除、拷贝或替换；而对于其它窗口均能任意追加、删除，当点中
非自动检索窗时，选中的窗口在自动检索窗范围内可独立任意拖动、删除、拷贝或替换：
注：此项中以下对各窗口的说明，除蓝色字体的部分描述与 CHIP 件不一样外，其余部分均
一样
自动检索窗：此窗的作用是定义一个元件、焊盘等的检索范围，并对检索条件进行设定。
本体窗：此窗的作用是定义元件的尺寸，无其它参数。
主焊盘窗：选中此元件任一窗口时可追加此窗；此窗作用是对焊盘进行检索校正及对元件的
焊点进行检测，如少锡、开焊等，此窗口存在多个时大小必须一样，当所有焊盘窗全部 OK
时，结果 OK；任何一个焊盘窗 NG 时，则结果 NG，报相对应的 NG 信息---焊盘窗内分缺
件、少锡、开焊、焊盘露铜及红胶溢出等检测项。
缺件窗：选中此元件任一窗口时可追加此窗；此窗跟随焊盘进行校正，作用是对元件是否漏
贴进行判定；当有多个缺件窗时，所有缺件窗 OK 时，结果 OK；如果任何一个缺件窗 NG
时，则结果 NG，报缺件错误。
短路窗：选中此元件任一窗口时可追加此窗；此窗跟随焊盘进行校正，作用是对两焊盘间是
否有短路进行判定；当有多个短路窗时，所有短路窗 OK 时，结果 OK；如果任何一个短路
窗 NG 时，则结果 NG，报短路错误。
极性窗：选中此元件任一窗口时可追加此窗；此窗跟随元件进行校正；其作用是对元件的极
性标识区域进行检测，用以判定元件是否贴反 180 度。
锡球窗：选中此元件任一窗口时可追加此窗；此窗跟随焊盘进行校正；作用是对指定区域是
否存在锡球进行判定；当有多个锡球窗时，所有锡球窗 OK 时，结果 OK；如果任何一个锡
球窗 NG 时，则结果 NG，报锡球错误。
任意窗：选中此元件任一窗口时可追加此窗；此窗能选择跟随焊盘或元件进行校正；且此窗
口可选择报错信息类别，如选少锡时此窗 NG 时报少锡。
副焊盘窗：选中此元件任一窗口时可追加此窗；此窗作用是对元件的焊点进行检测（不参与
焊盘的检索），如少锡、开焊等，此类窗口可任意追加多个，任何一个副焊盘窗 NG 时，则
结果 NG，报相对应的 NG 信息---焊盘窗内分缺件、少锡、开焊、焊盘露铜及红胶溢出等检
测项。
组合窗：选中此元件任一窗口时可追加此窗；点中此窗口后点“新建窗口”可在此窗口中加
入多个任意窗且组合窗中的多个任意可进行“+”或“*”的组合（与后续开焊组合的关系
一样）。如果两者间（可多个，现以 2 个来举例）是“+”的关系则表示它们之间任何一个
OK 即此组合窗为 OK；如果是“*”的关系则 2 个同时 OK 时此组合窗的结果为 OK。
标识窗：选中元件任一窗口时可追加此窗；此窗跟随元件进行校正；作用是对元件是否有贴
错进行判定；当有多个标识窗时，所有标识窗全部 OK 时，结果 OK；如果任何一个标识窗
NG 时，则结果 NG，报错件错误。另外，如果一个标识窗口中录入几种文字模板时，任何
一个文字模板满足匹配条件时，此文字窗结果 OK；全部录入的文字模板均不满足匹配条件
时，此标识窗结果 NG，报错件错误。
测量窗：此窗口可选择跟随焊盘或本体校正，主要用于测量焊盘露铜和焊盘中心异物。
3）引脚片式元件“纵向”指垂直于焊盘最多的元件边的方向，“横向”指平行于焊盘最多的
元件边的方向，如下图所示：
（以二极管/钽电容、三极管及排阻/排容为例）
