炉后 AOI 手册 96 B ． “颜色 范围 1 ”抽取绿色 1-2：焊锡外端颜色 （ “颜色范围 0 ”抽取 蓝色） ② 引脚外面 A ． “颜色 范围 0 ”抽取 蓝色
炉后 AOI 手册
95
2.常规颜色抽取实例

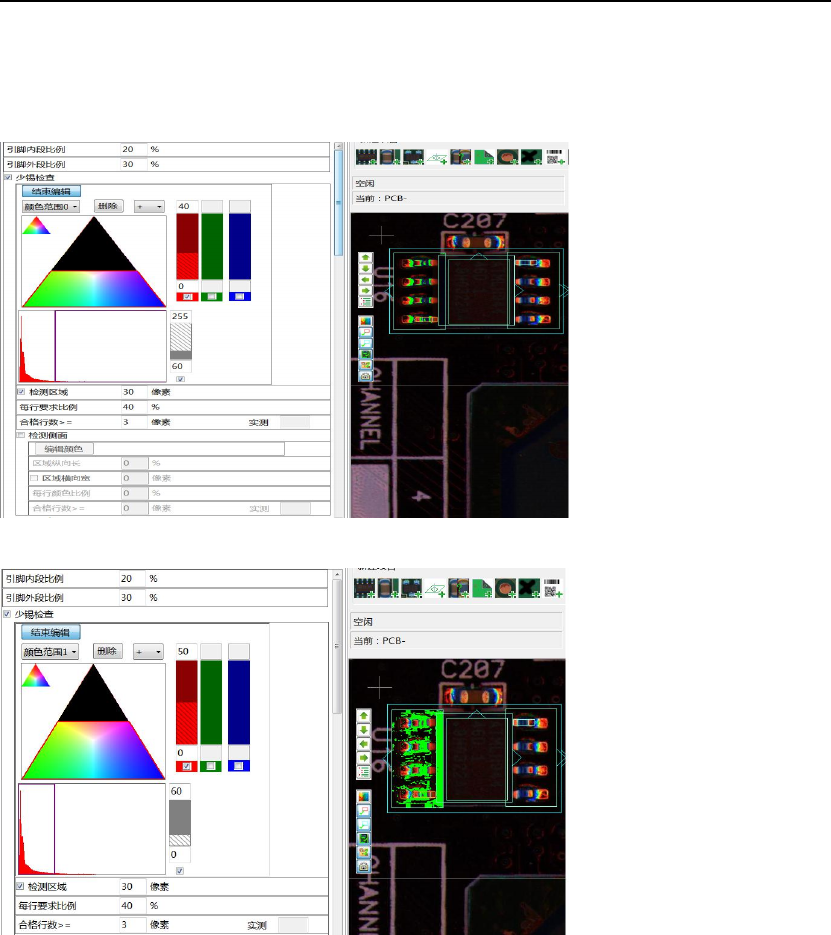

1）少锡（少锡分为正面与侧面两项，此两项颜色抽取相同，本例以正面项抽色为例）
A．“颜色范围 0”抽取明亮的非红色（即明亮的蓝色、绿色）
B．“颜色范围 1”抽取较暗的非红色（即较暗的蓝色、绿色）
2）开焊检查
①焊锡外端（一般采用“焊锡外端”的方式）
1-1：焊锡外端
A．“颜色范围 0”抽取蓝色
炉后 AOI 手册
96
B．“颜色范围 1”抽取绿色
1-2：焊锡外端颜色（“颜色范围 0”抽取蓝色）
②引脚外面
A．“颜色范围 0”抽取蓝色
炉后 AOI 手册
97
B．“颜色范围 1”抽取绿色
③引脚侧面
A．“颜色范围 0”抽取红色
