炉后 AOI 手册 48 C ． “ 颜色范围 2”抽取明亮的绿 色 ② 焊盘中央 （ “颜色范围 0”抽取 红色） ③ 焊盘外端整体 （ “颜色范围 0”抽取红色） ④ 焊盘外端四角 （ “颜色范围 0”抽取红色与 ③ 一样）
炉后 AOI 手册
47

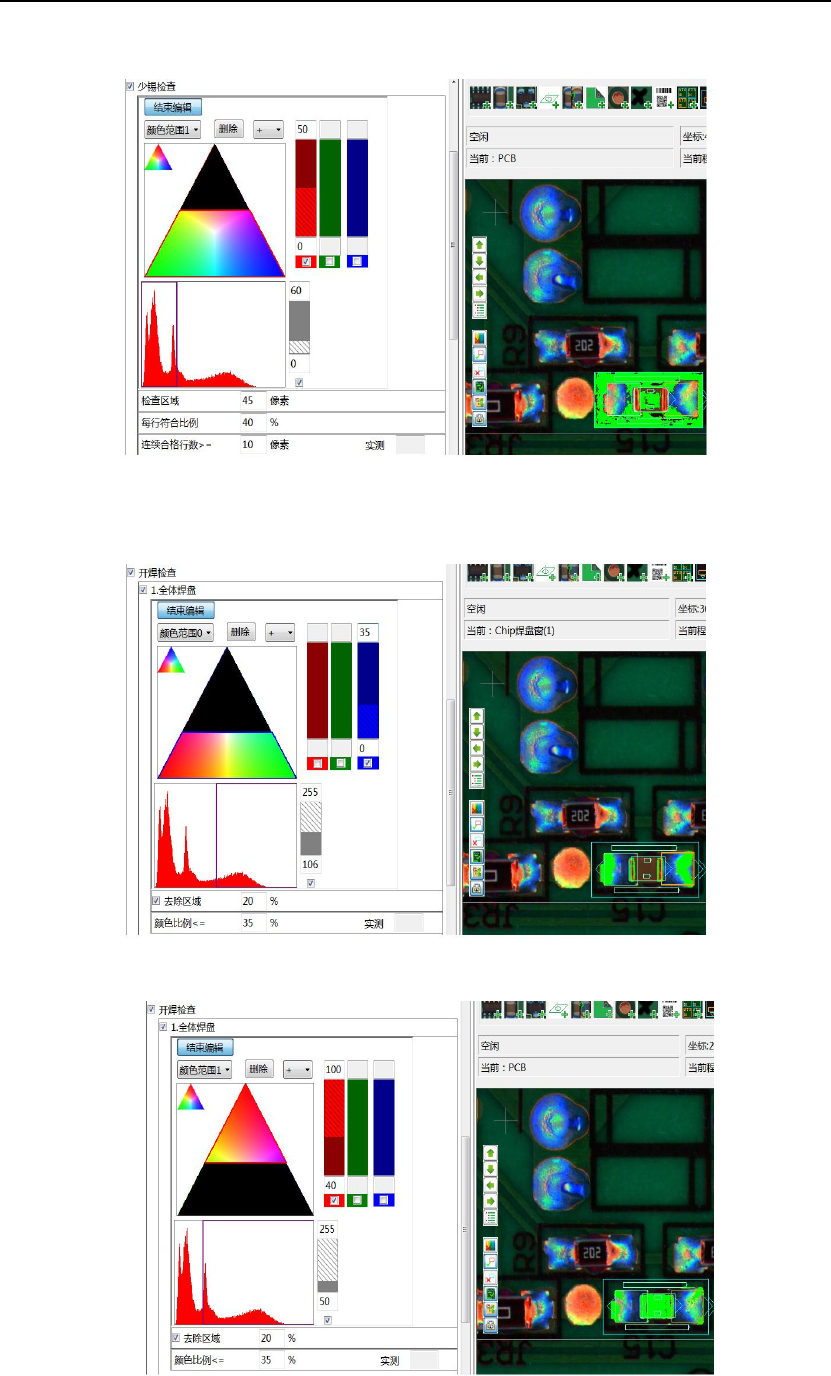

B．“颜色范围 1”抽取较暗的非红色（即暗蓝&绿色）
2）开焊检查颜色抽取
①全体焊盘
A．“颜色范围 0”抽取明亮的非蓝色
B．“颜色范围 1”抽取红色
炉后 AOI 手册
48

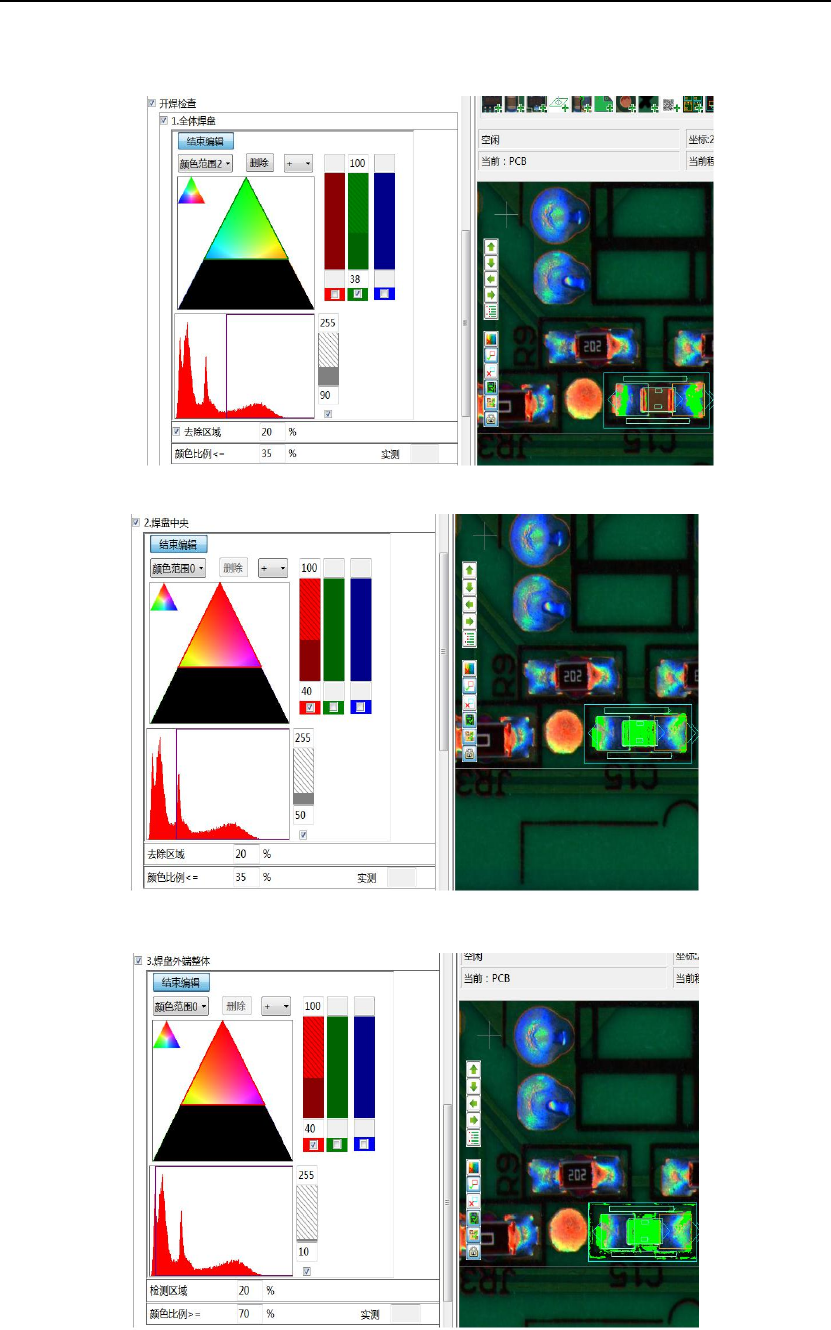

C．“颜色范围 2”抽取明亮的绿色
②焊盘中央（“颜色范围 0”抽取红色）
③焊盘外端整体（“颜色范围 0”抽取红色）
④焊盘外端四角（“颜色范围 0”抽取红色与③一样）
炉后 AOI 手册
49

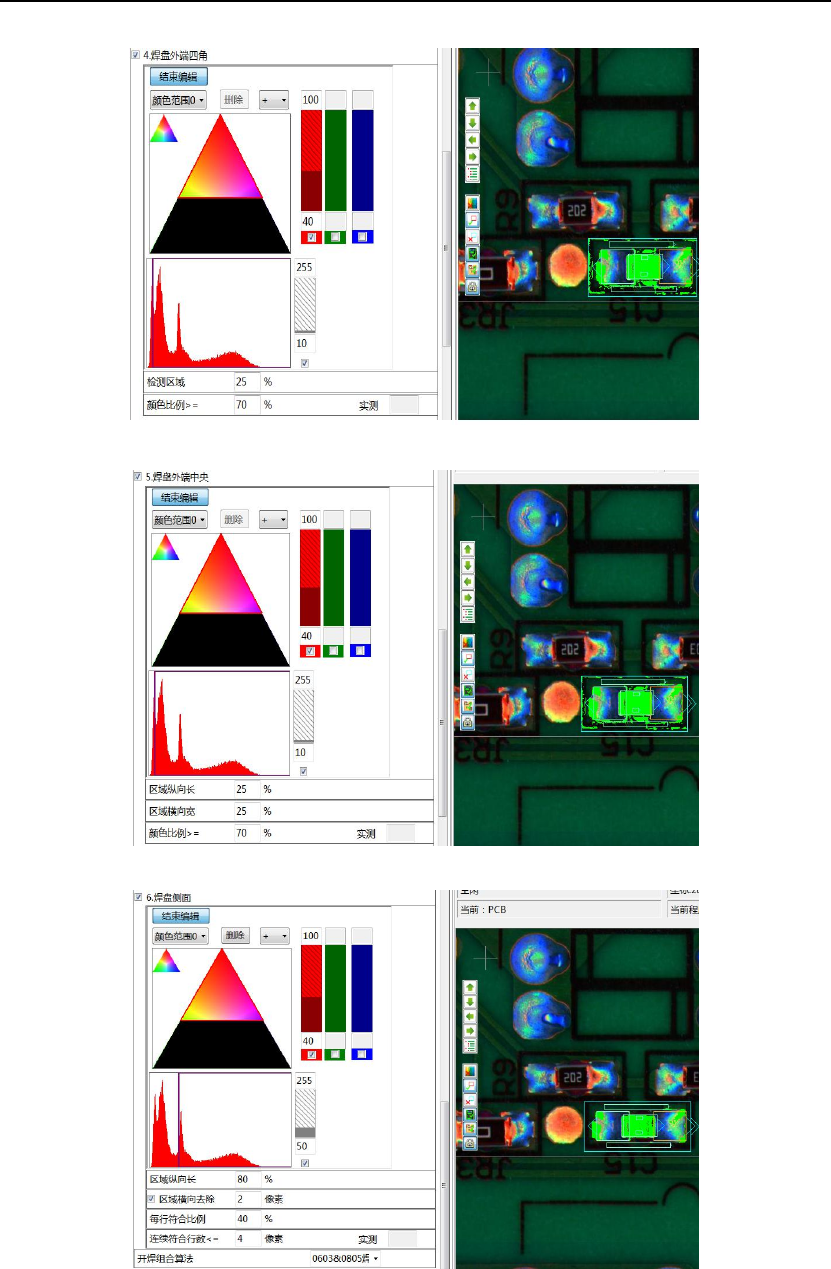

⑤焊盘外端中央（“颜色范围 0”抽取红色与③一样）
⑥焊盘侧面（“颜色范围 0”抽取红色）
开焊组合算法：点中上图下方“开焊组合算法”项右边的下拉菜单可选择相应的算法组合。
