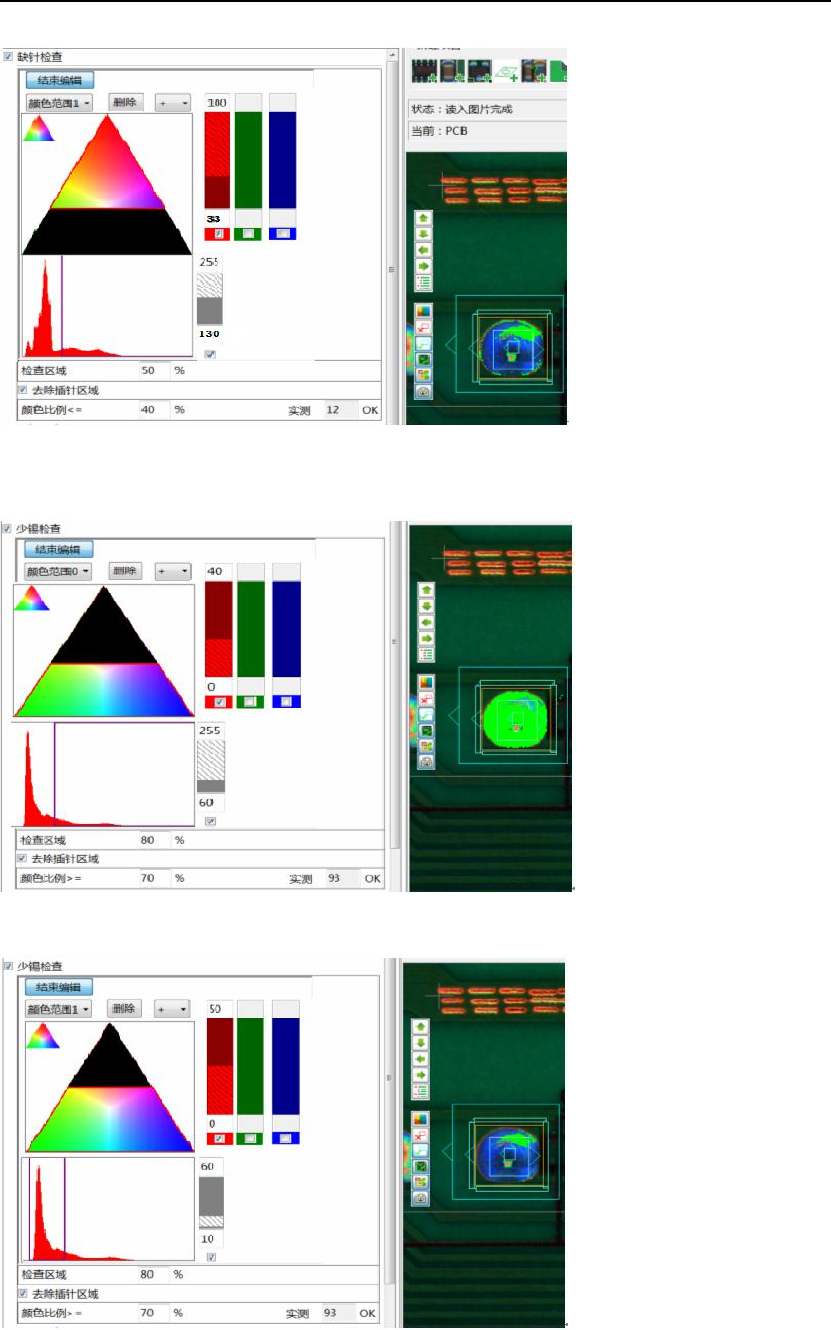

2)少锡检查
A．“颜色范围 0”抽取明亮的红色以外的颜色
B．“颜色范围 1”抽取较暗的红色
炉后 AOI 手册
109
3）开焊检查
①中央颜色
与缺针检查颜色抽取相同（2 组颜色）
②重心偏移
与缺针检查颜色抽取相同（2 组颜色）
③逻辑组合
通常采用：1+2

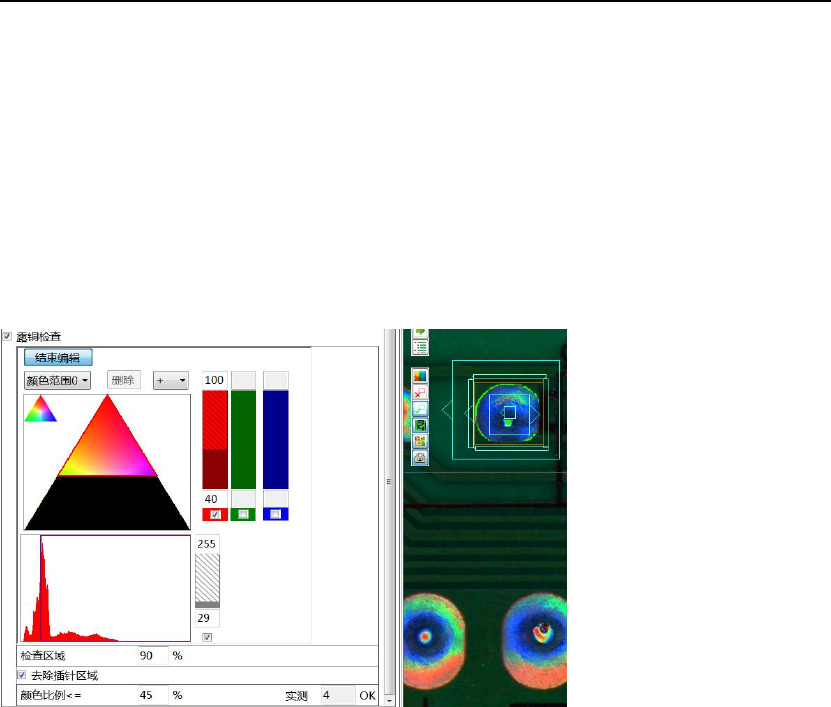

4）露铜检查（“颜色范围 0”抽取红色）
炉后 AOI 手册
110
第 9 节 组合逻辑元件检查算法
此算法主要为了对应一码多料（含一个位置贴多种不同封）

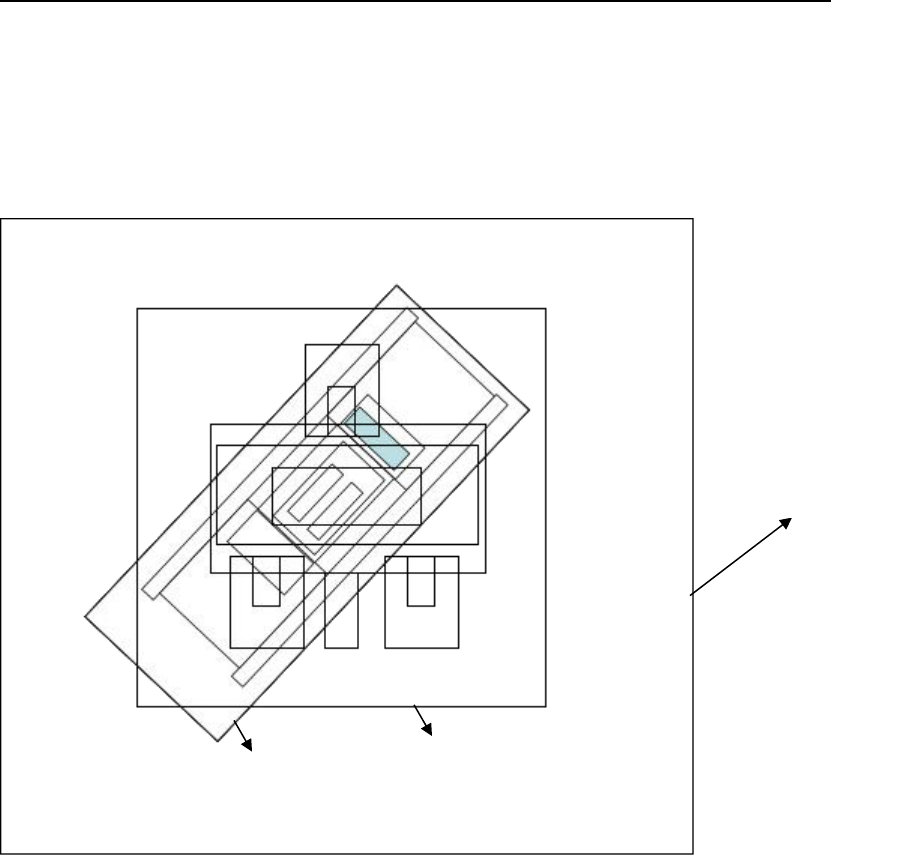

此算法包含的基本窗口如下：
此组合元件中包含了两种封装的元件（可包含多种，现以这两种来举例说明）
具体算法如下（点中组合元件范围窗时弹出如下列表）：
元件列表：
1：CHIP 件
2：引脚类片式元件
┈┈┈┈┈┈┈┈
组合逻辑：
错误报告类型：
说明：
1． 点中组合元件范围窗后，点其它元件库中相应的元件，会在此窗口中加入点中的元件（可
追加多个，如上所示。每增加一个其元件列表中会出现对应的元件窗）。
2． 点中元件列表中的元件时，相应的元件会显示出来，其它的子元件不显示。
3． 组合窗内各种元件的算法参照上面相应的说明。
4．组合逻辑的组合方法与开焊一样的设定方式。
5．点中“错误报告类型”后会弹出菜单进行报错类型的选择，如选开焊时，此组合窗报错
后将报开焊错误。
CHIP 件
引脚片式元件
组合元件范围窗
