炉后 AOI 手册 79 B ． “ 颜色范围 1 ”抽取蓝色
炉后 AOI 手册
78

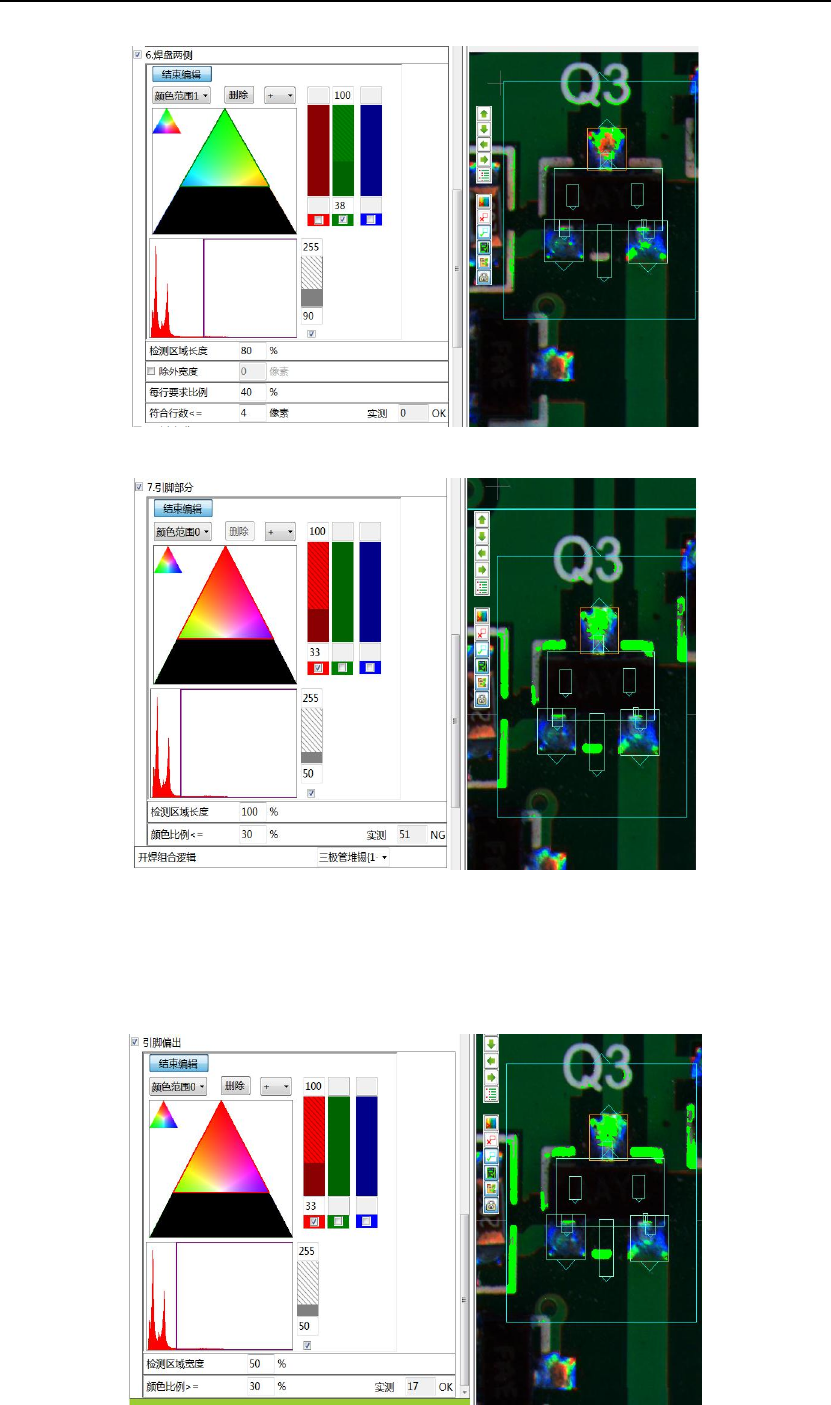

⑦引脚部分（“颜色范围 0”抽取红色）
开焊组合算法：点中上图下方“开焊组合算法”项右边的下拉菜单可选择相应的算法组合。
3） 焊盘露铜及红胶溢出
此项与 CHIP 件一样的设置及颜色抽取。
4）引脚偏出
A．“颜色范围 0”抽取红色
炉后 AOI 手册
79

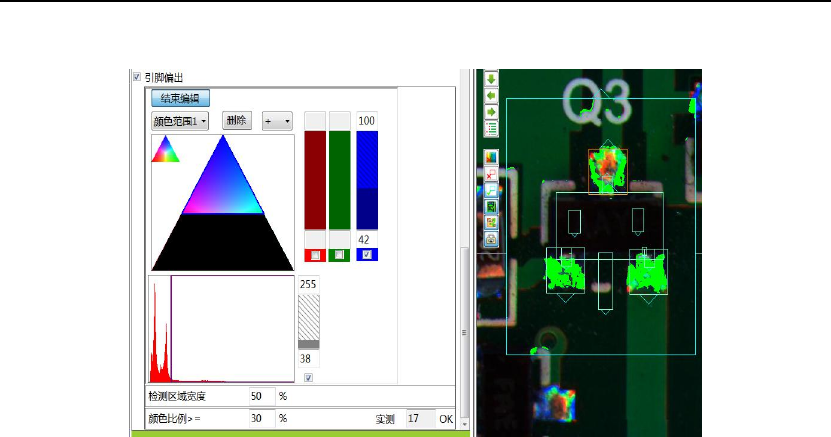

B．“颜色范围 1”抽取蓝色
炉后 AOI 手册
80
第 7 节 IC 类元件检查算法
2.7.1.1 IC 类元件检查算法基础说明

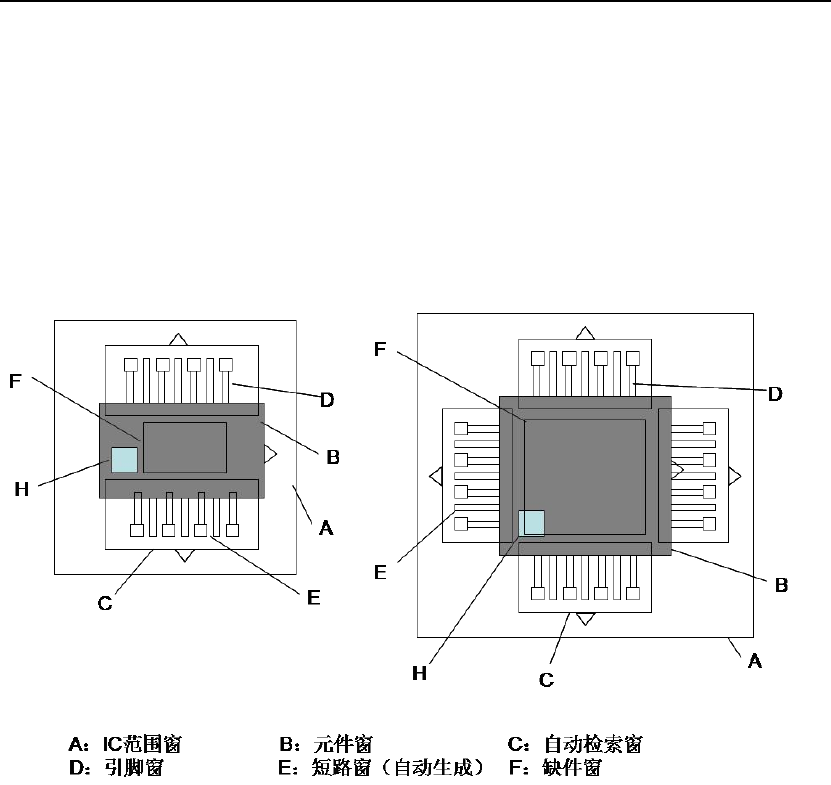

IC 检测窗口图示及说明
IC 类元件
1）IC 类元件的标准模板（库文件）所包含的窗口如上图所示。注：IC 范围窗只是起范围限
定作作，无其它参数设定。
2）对于下面所列 IC 类的检测窗口，可更改窗口参数。窗口参数是指窗口大小、位置、抽取
颜色及检测标准。IC 范围窗及元件窗只能为 1 个，当点中 IC 范围窗时，可对所有窗口进行
整体拖动、删除、拷贝或替换；而对于其它窗口要求能任意追加及删除，当点中非 IC 范围
窗时，可对此窗口在 IC 范围窗内进行拖动、删除、拷贝或替换：
能任意追加、删除及更改（包括窗口大小、位置、检测参数及色抽取）以下检测窗（另本体
窗只能为 1 个，但要能任意更改其大小、位置）：
注：此项中以下对各窗口的说明，除蓝色字体的部分描述与 CHIP 件不一样外，其余部分均
一样
IC 范围窗：此窗的作用是指定一个范围，IC 类元件所有窗均必需在此窗的范围内。
自动检索窗：此窗的作用是定义一个元件、焊盘等的检索范围，并对检索条件进行设定；每
个自动检索窗中包含 1 个引脚窗，引脚窗起确定引脚尺寸的作用；此窗口内可生成短路窗（自
动生成）、引脚弯曲窗。
缺件窗：点中此元件的任何窗口可增加此检测窗，作用是对元件是否漏贴进行判定；当有多
个缺件窗时，所有缺件窗 OK 时，结果 OK；如果任何一个缺件窗 NG 时，则结果 NG，报缺件
错误，增加此窗口时必须选其跟随哪一个引脚且此引脚号必须为此 IC 的任一自动检索窗的
起始脚号，一般跟随第一引脚。
极性窗：点中此元件的任何窗口可增加此检测窗；其作用是对元件的极性标识区域进行检测，
用以判定元件是否贴反 180 度，增加此窗口时必须选其跟随哪一个引脚且此引脚号必须为此
