炉后 AOI 手册
126

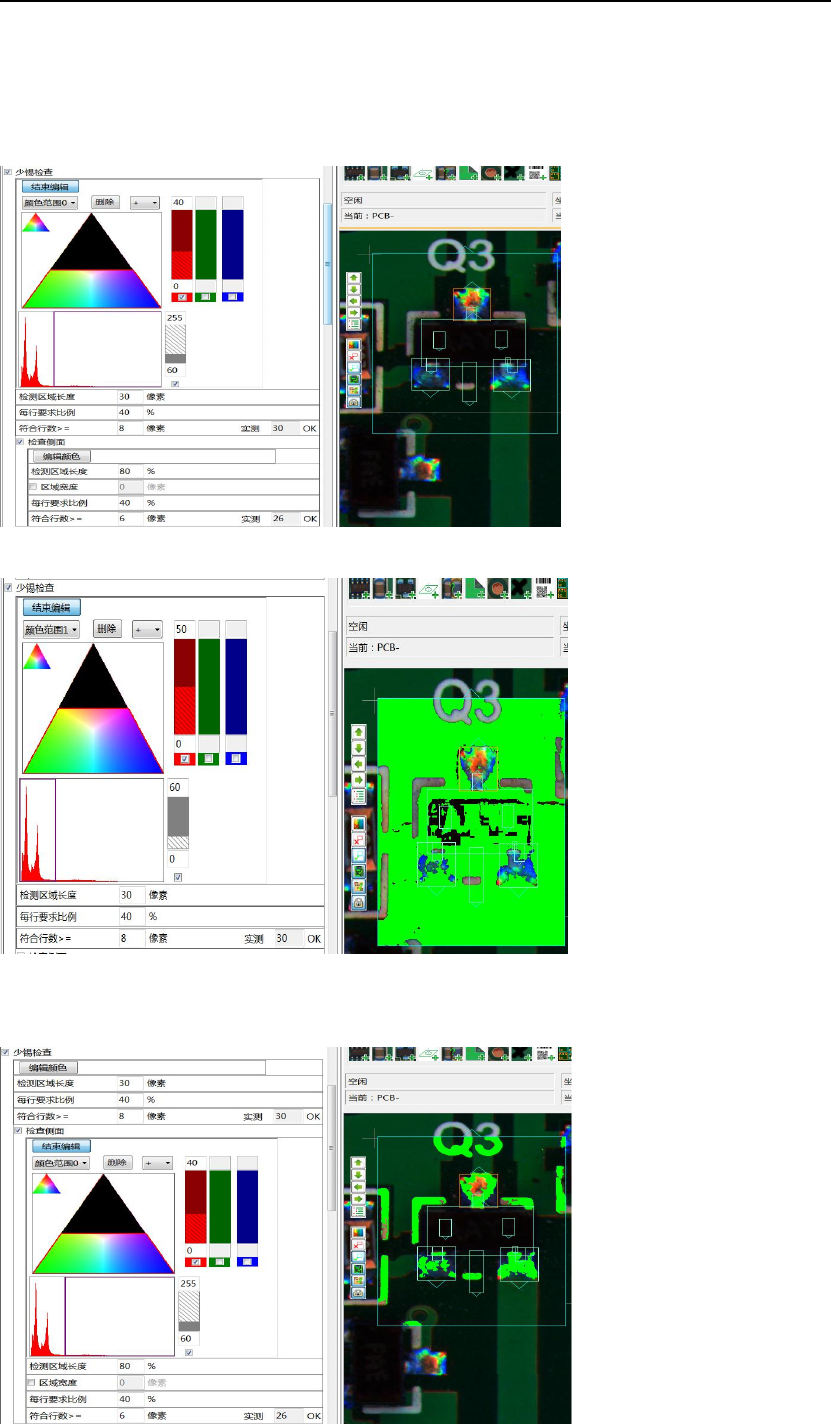

2．常规颜色抽取实例
1）少锡（分为正面及侧面检查）
①少锡（正面）
A.“颜色范围 0”抽取明亮的非红色（即明亮的蓝、绿色）
B.“颜色范围 1”抽取较暗的非红色（即较暗的蓝、绿色）
②侧面检查（少锡侧面）
A.“颜色范围 0”抽取明亮的非红色（即明亮的蓝、绿色）
炉后 AOI 手册
127

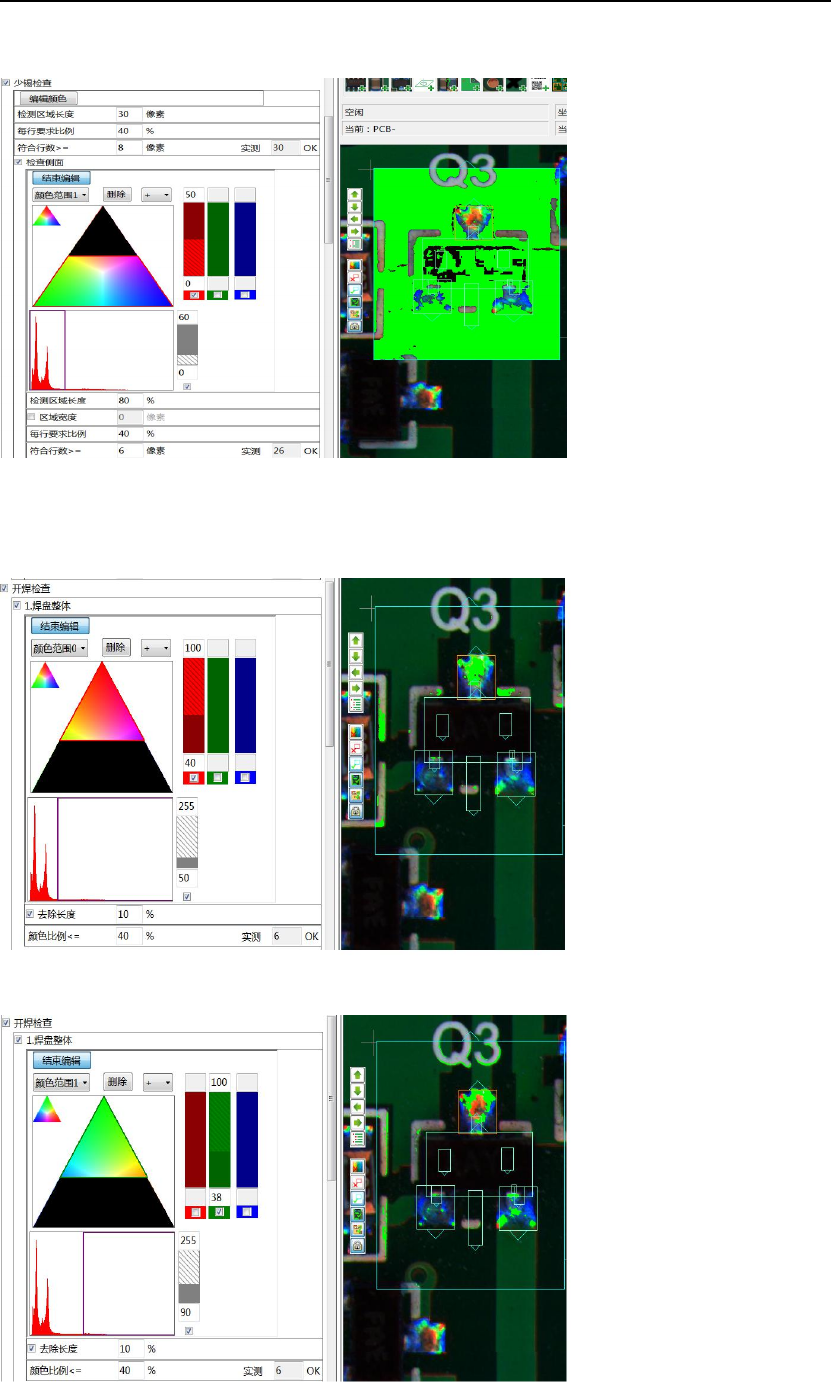

B.“颜色范围 1”抽取较暗的非红色（即较暗的蓝、绿色）
2）开焊颜色抽取实例
①焊盘整体
A．“颜色范围 0”抽取红色
B．“颜色范围 1”抽取绿色
炉后 AOI 手册
128

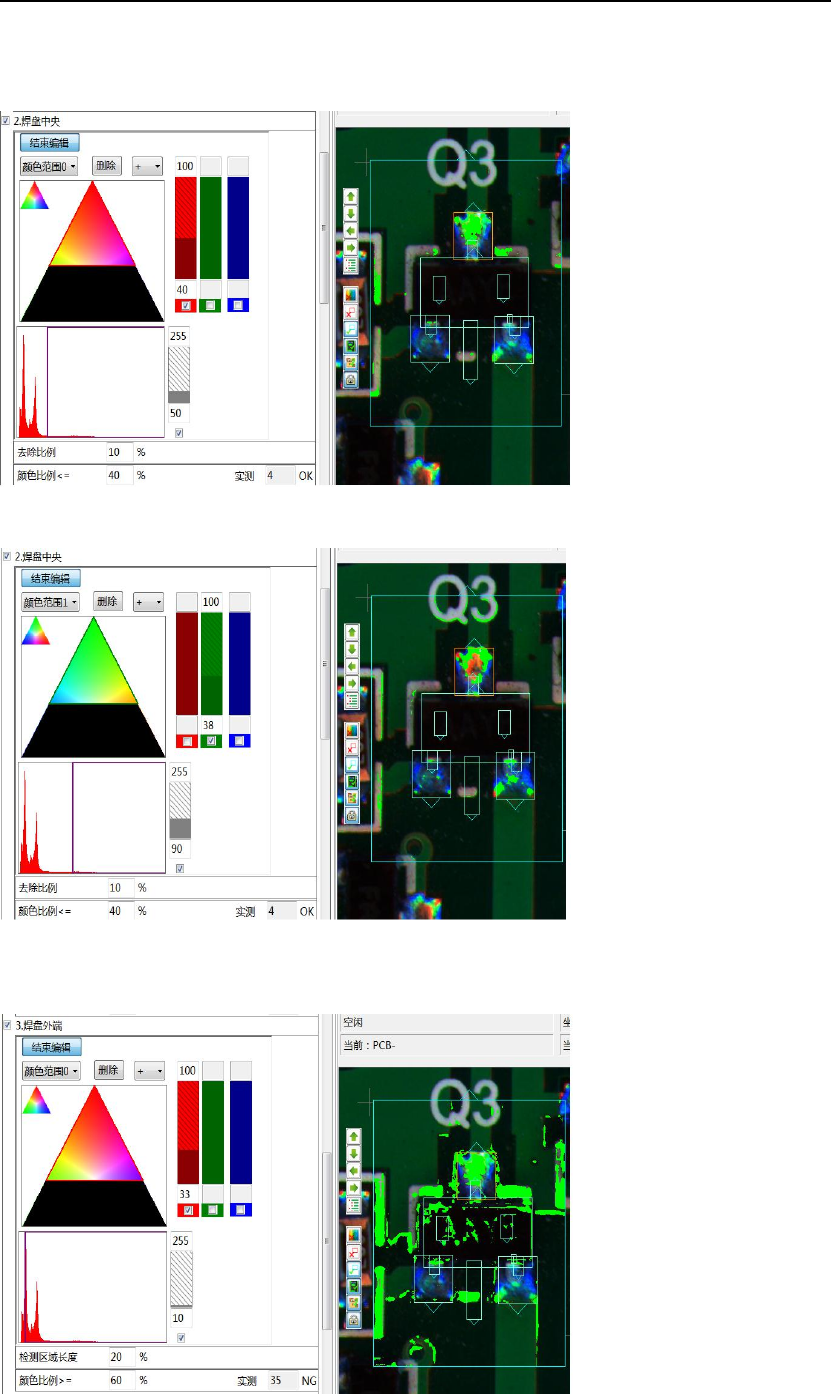

②焊盘中央
A．“颜色范围 0”抽取红色
B．“颜色范围 1”抽取绿色
③焊盘外端
A．“颜色范围 0”抽取红色
