炉后 AOI 手册 64 2 .6. 2. 2 自 动检 索窗 实例 1．常规参数设置指南 2 自动检索窗颜色抽取实例： 1）搜索焊盘 A． “颜色范围 0”抽取焊盘的红色。 B． “颜色范围 1”抽取焊盘的绿色。
炉后 AOI 手册
63

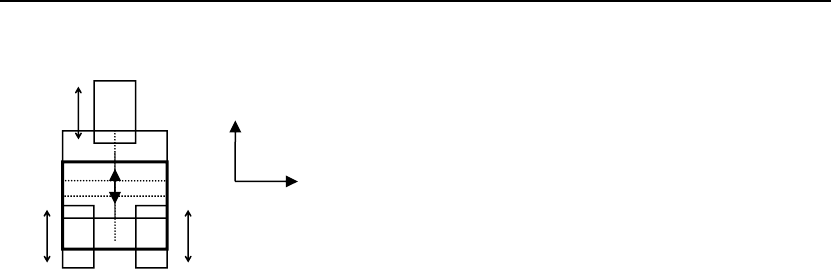

□ 纵向偏移≤___%
Ａ
Ｂ
Ｃ
横向
纵
向
说明：
1.通过焊盘和元件位置进行判定，不用抽颜色。
2. 将焊盘的纵长作为 100% 。
首先、通过焊盘检索，全体窗口向焊盘的位置移动然，并记住此时元件的中心座标；再通过
元件检索后，元件窗再次移动到找正的元件处，并记住此时的元件的中心座标；这两种状态
下的元件窗位置的中心座标间的距离小于设定值时 OK，大于设定值，则 NG，报纵向偏移错
误。
炉后 AOI 手册
64
2.6.2.2 自动检索窗实例

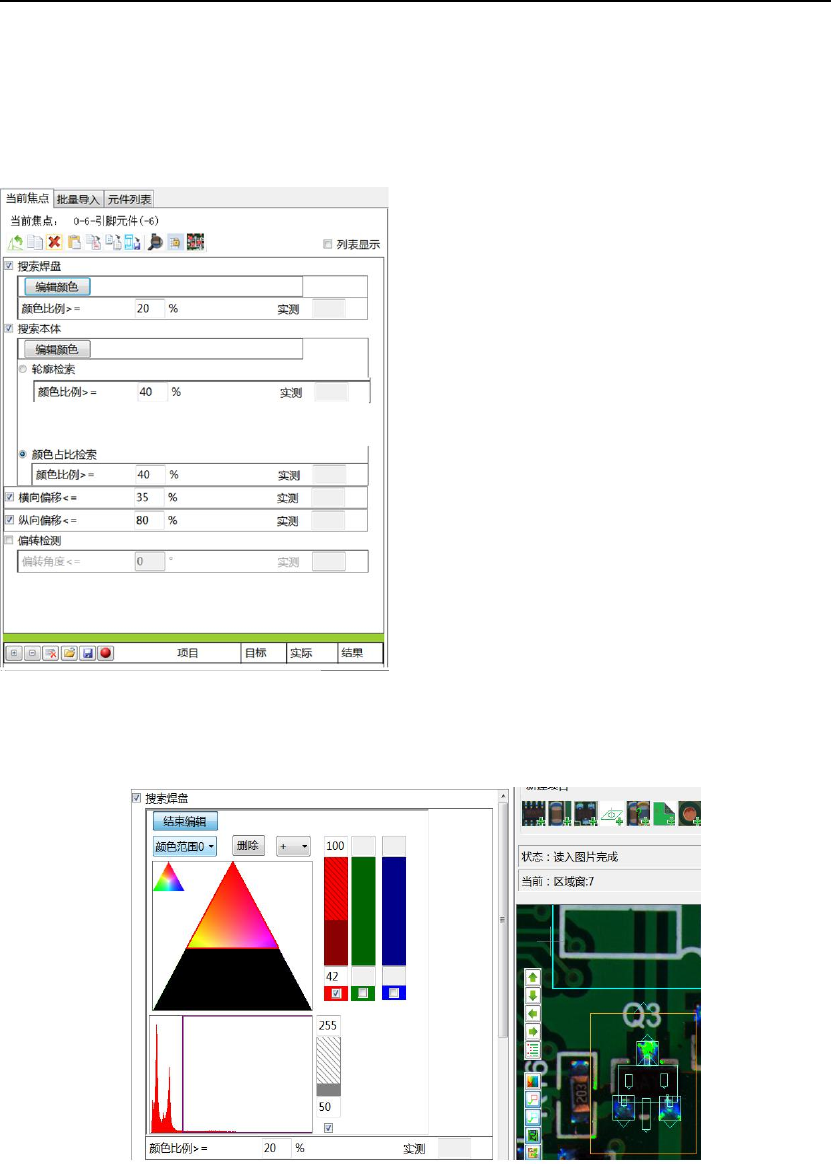

1．常规参数设置指南
2 自动检索窗颜色抽取实例：

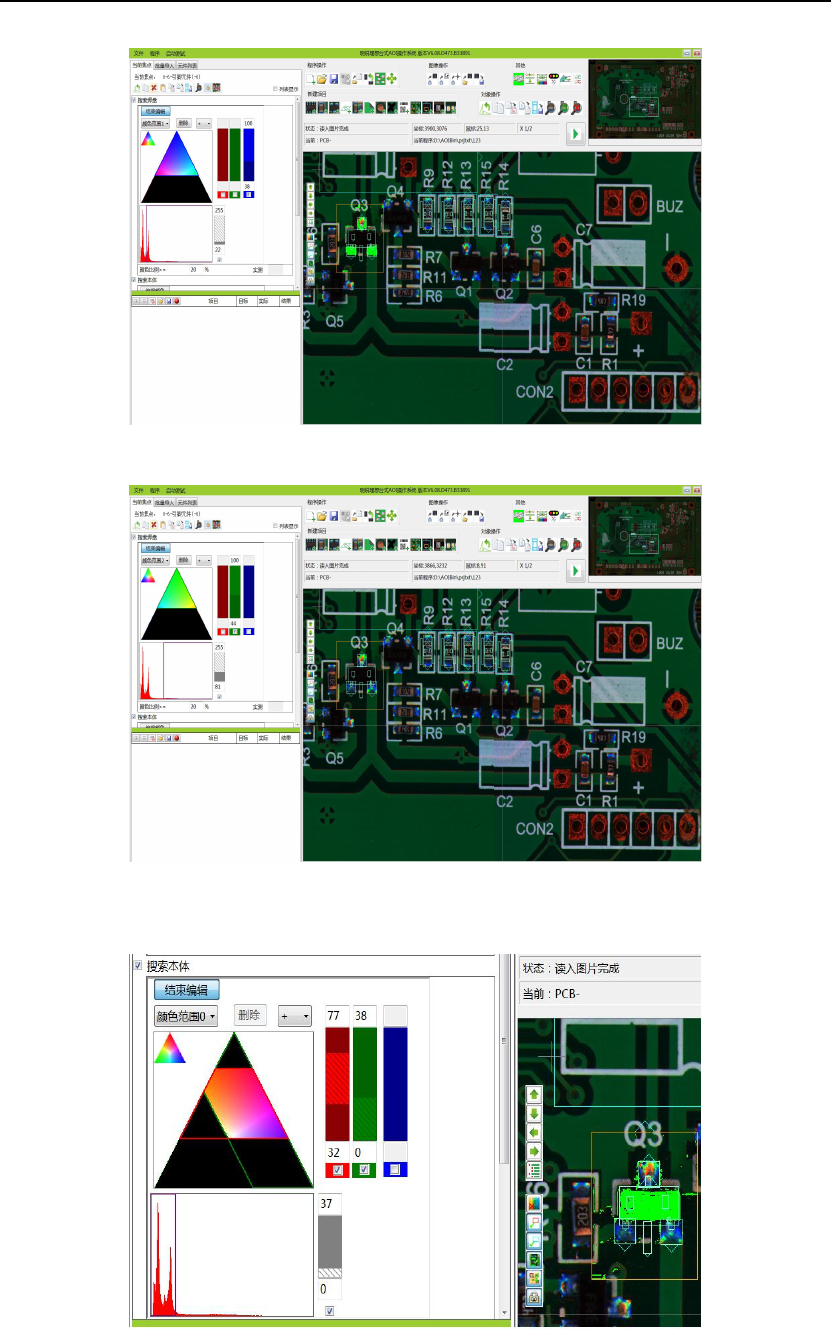

1）搜索焊盘
A．“颜色范围 0”抽取焊盘的红色。
B．“颜色范围 1”抽取焊盘的绿色。
炉后 AOI 手册
65
C．“颜色范围 2”抽取焊盘的绿色。
2）搜索本体（抽取本体的颜色）
