□6 .焊盘侧面
区域纵向长___%
□ 区域横向去除___像素
每行符合比例___%
连续符合行数≤___像素
说明（此算法针对宽焊盘，一般类焊盘不
采用此算法）：
1．以电极纵长为 100%，从电极外端开始，
以设定的百分比定义检测区域纵长；区域横
向去除指从焊盘侧端起，由外到内去除设定
的像素，将电极侧端至同一侧焊盘侧端的横长减去除外横长，剩余长度作为检测区域的横长，
如上图所示。电极左右各产生一个检测区域。
2．抽取红、绿色及亮度。
3．在检测区域内，对两侧区域分别进行检测，如果两端检测区域测得的连续符合行数均小
于设定值时，结果 OK；如果任何一侧端连续符合行数实测值大于设定值时 NG。
〇 开焊处算法组合：
[+]定义：如果几个算法间的算法采用+组合时，其中任何一个算法 OK，则组合结果 OK；
全部项 NG 时，则该组合结果 NG。
[*]定义：如果几个算法间的算法采用*组合时，其中任何一个算法 NG，则组合结果 NG；全
部项 OK 时，则该组合结果 OK。
“+”/“*”及（）与算法中的意义与数学中的意义基本一致，但对于组合算法则可理解为
当此组合结果大于等于“1”时（组合中的每项具体算法 OK 时可理解为此项为“1”，NG
时可理解此为“0”）则结合算法的结果 OK；当结合的结果为“0”时，则组合结果为 NG。
如果组合结果为 NG，则报开焊
例：（1+2）*3
此组合中用了 1、2、3 项算法。对于组合当第一项 OK 时，第一项为“1”，相反则为“0”；
第二、三项同理。
如果（1+2）或 3 均为 OK 时，则组合结果 OK；如果（1+2）或 3 中一个 NG 时，则结果
NG。
□ 焊盘露铜
检测区域___像素
颜色比例≤___%
说明：
1．从焊盘外端开始往内 N 个像素，如上图所示，作为检测区域。
2．可对焊盘露铜抽取颜色（红色）及亮度。
3．在检测区域内，如果计算出的比例小于设定值时，结果 OK，大于设定值时 NG，报焊盘
露铜错误。
横向
纵
向
横向
纵
向
炉后 AOI 手册
45

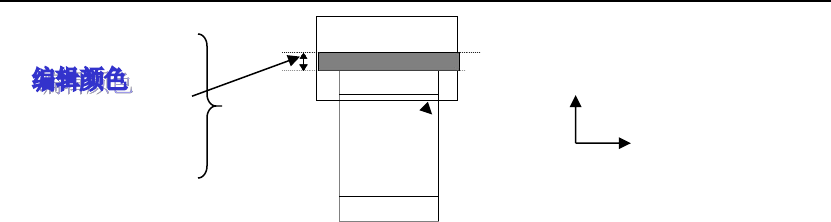

□ 红胶溢出
检测区域___像素
颜色比例≤___%
说明：
1．从元件外端开如往外 N 个像素，如上图所示，作为检测区域。
2．抽取红胶颜色（一般为红色）及亮度。
3．在检测区域内，如果计算出的比例小于设定值时，结果 OK，大于设定值时 NG，报红胶
溢出错误。
横向
纵
向
炉后 AOI 手册
46

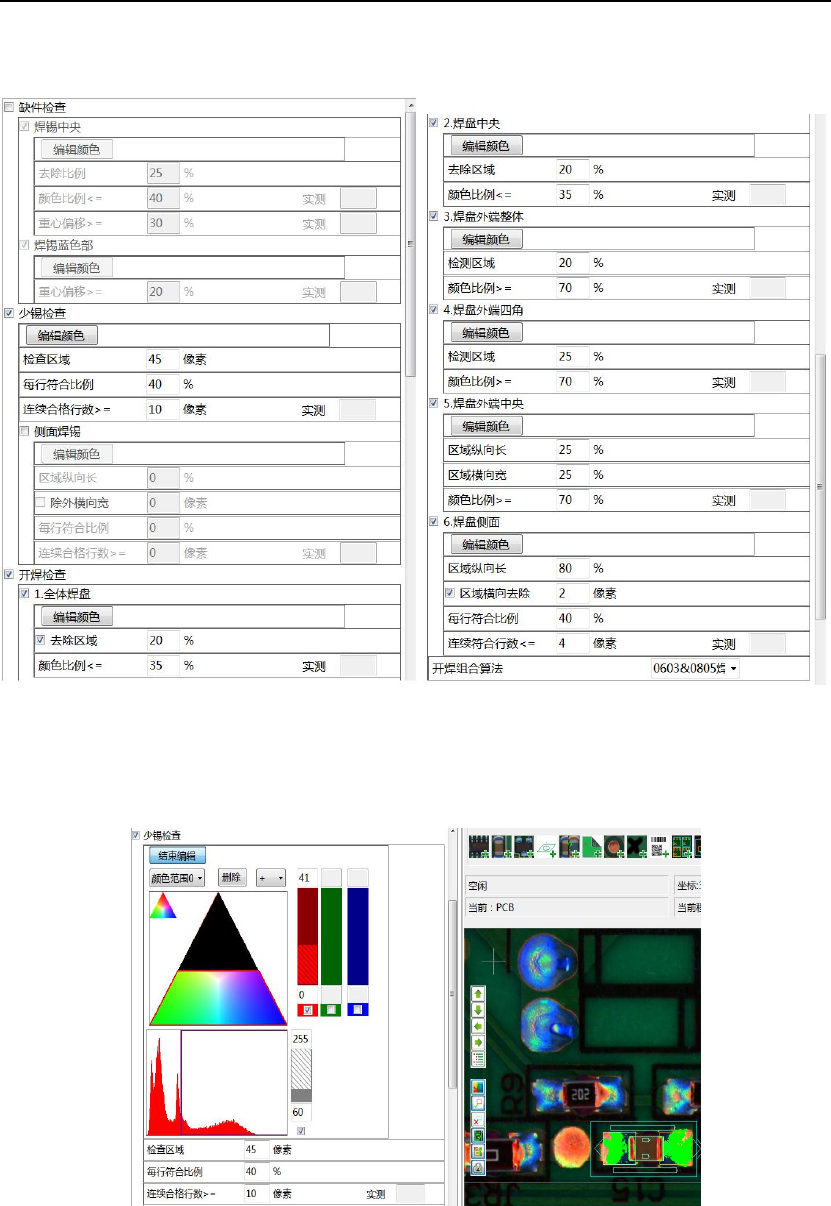

2.3.2.2.2 焊盘窗算法编辑实例
1．常规参数设置指南
（此表中不含焊盘露铜及红胶溢出，此两项具体参数可实例中的设定）
2．常规颜色抽取实例
1）少锡检查颜色抽取
A．“颜色范围 0”抽取明亮的非红色（即明亮的蓝&绿色）
