炉后 AOI 手册 16 4 ）相机配置：可 对相机相关参数进 行设定。 5 ）伺服配置：可 对伺服运动相关参 数进行设定。 5 ．出板： 当 PCB 在设备内时， 点此键可出板。 6. 进入维修站： 此此图标时， 可进入到维修站界 面。
炉后 AOI 手册
15

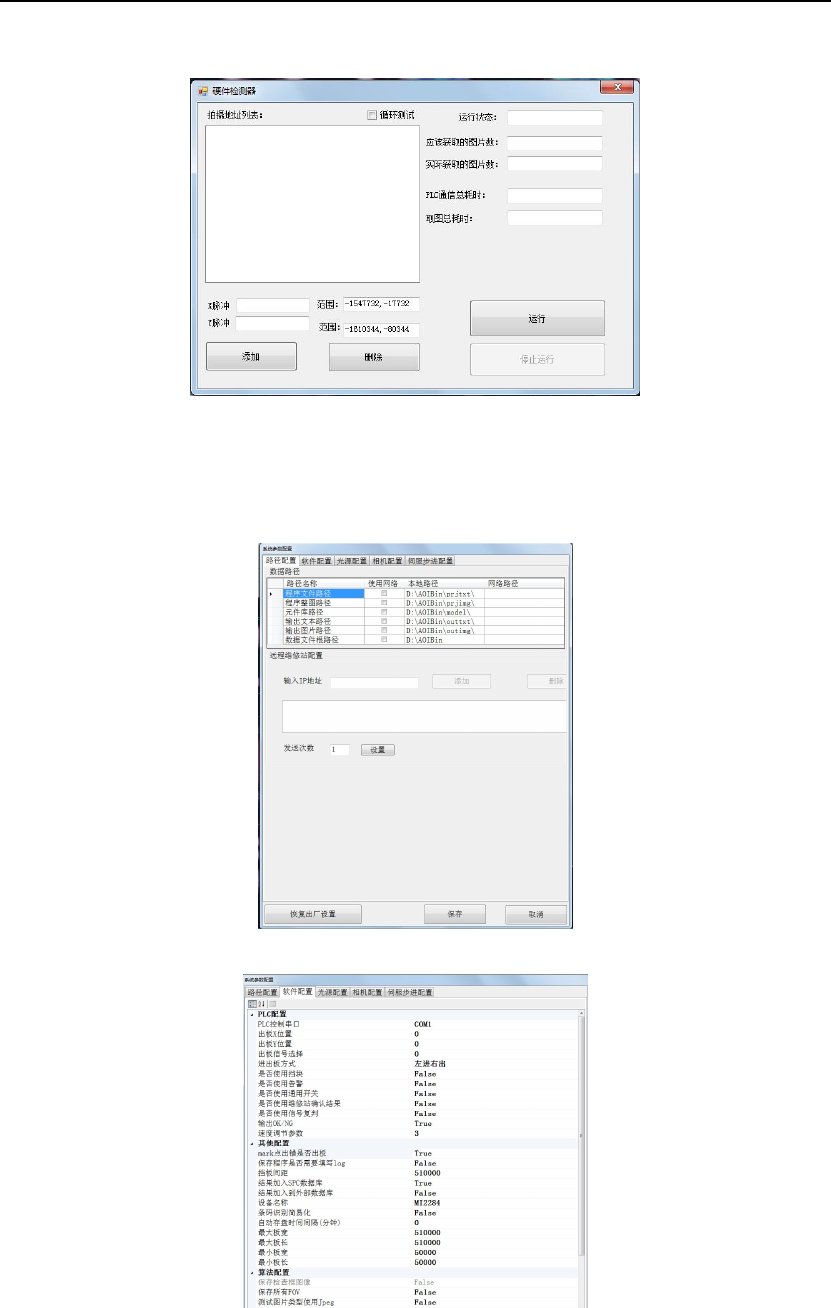

3）硬件检查：点击“设备”菜单下的“硬件检查”进入硬件检查对话框。
4．系统配置：
单击此图标时，可进入到系统配置界面，具体如下（建议不要轻易修改）
1) 路径配置：可对程序图、程序文件、库、输出文件、输出图片、文件根目录进行路径配
置以及远程维修站路径配置。（具体参照第五章路径设定）
2) 软件配置：可对相关算法、PLC 等软件参数进行设定。

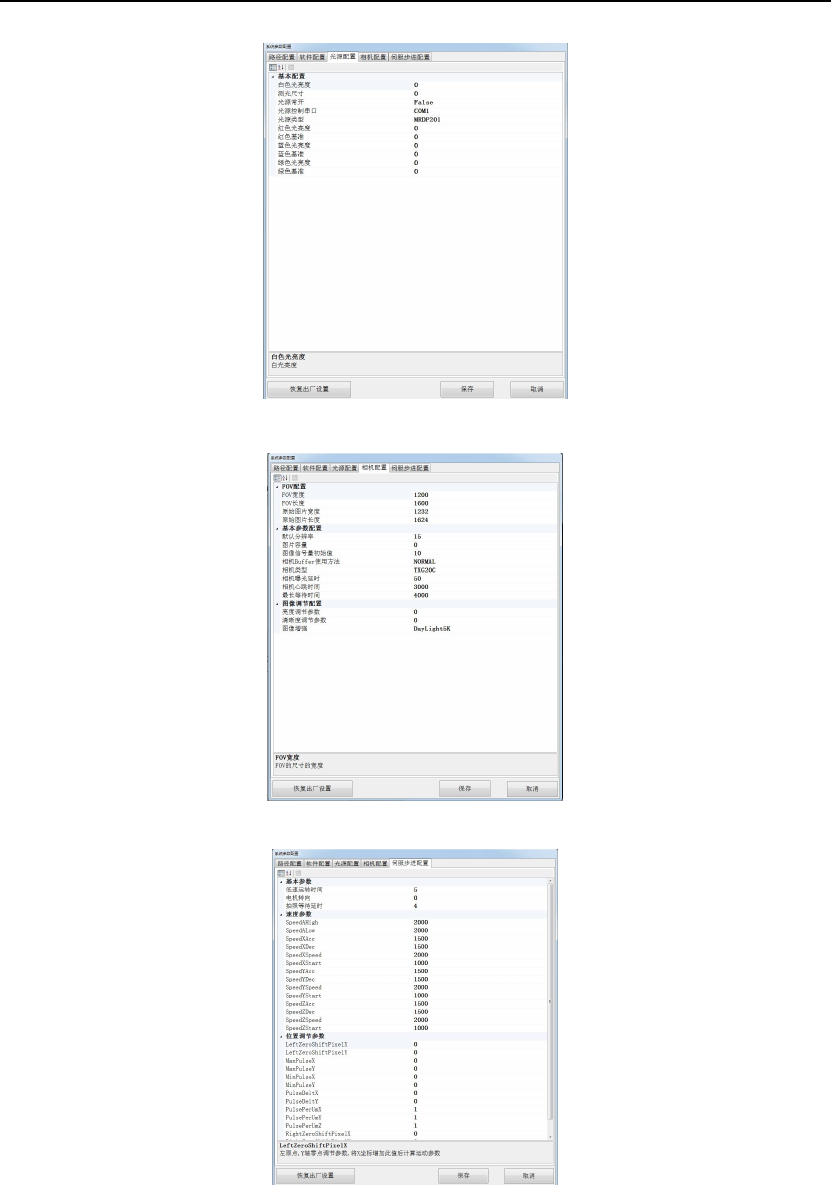

3）光源配置：可对光源相关参数进行设定。
炉后 AOI 手册
16
4）相机配置：可对相机相关参数进行设定。
5）伺服配置：可对伺服运动相关参数进行设定。
5．出板：
当 PCB 在设备内时，点此键可出板。
6. 进入维修站：
此此图标时，可进入到维修站界面。
炉后 AOI 手册
17
1.2.4 新建项目模块：
此模块是模板库模块，主要功能是手动增加及更换元件（无 CAD 文件时），具体说明如下
1．新建 IC：
1）单击此图标时，会展开 IC 类元件模板库，具体界面如下
2）当光标落在某一元件模板子库上时，会在界面下方显示此元件子库的具体图片，如上图
中所示。
3）单击此元件子库时，此元件模板将会被增加进当前的 FOV 中，点中此元件的范围窗可整
体拖住此元件模板到对应的元件处，此元件增加完成。
2．新建 Chip：
单击此图标时，会展开 Chip 类元件模板库，其操作与新建 IC 方法一样。
3．新建引脚片式元件
单击此图标时，会展开引脚片式类元件模板库，其操作与新建 IC 方法一样。
4．新建插针：
单击此图标时，会展开插针类元件模板库，其操作与新建 IC 方法一样。
5．新建组合逻辑元件：
单击此图标时，会展开组合元件模板库，其操作与新建 IC 方法一样。
此功能主要作用是对应一码多封料（此处可贴多种封装的物料），具体说明详见第二章：算
法说明。
6．新建正反面标志：
单击此图标时，会展开正反面标志模板库，其操作与新建 IC 方法一样。
此功能主要作用是可通过此识别点来自动调用程序，主要应对正反面自动识别及自动切换程
序。具体说明详见第二章：算法说明。
新建 IC
新建引脚片式元件
新建组合逻辑元件
新建窗口
新建标记
新建条码
新建位置检查窗
新建 Chip
新建正反面标志
新建坏板标记
新建子板
新建插针
新建任意位置多件
