炉后 AOI 手册
35
错进行判定；当有多个标识窗时，所有标识窗全部 OK 时，结果 OK；如果任何一个标识窗
NG 时，则结果 NG，报错件。另外，如果一个标识窗口中录入几种文字模板时，任何一个
文字模板满足匹配条件时，此标示窗结果 OK；全部录入的文字模板均不满足匹配条件时，
此标识窗结果 NG，报错件。
测量窗：此窗口可选择跟随焊盘或本体校正，主要用于测量焊盘露铜和焊盘中心异物,当有
多个测量窗时，所有测量窗 OK 时，结果 OK；如果任何一个测量窗 NG 时，则结果 NG，
报错类型信息可选择。详细见第四章介绍。

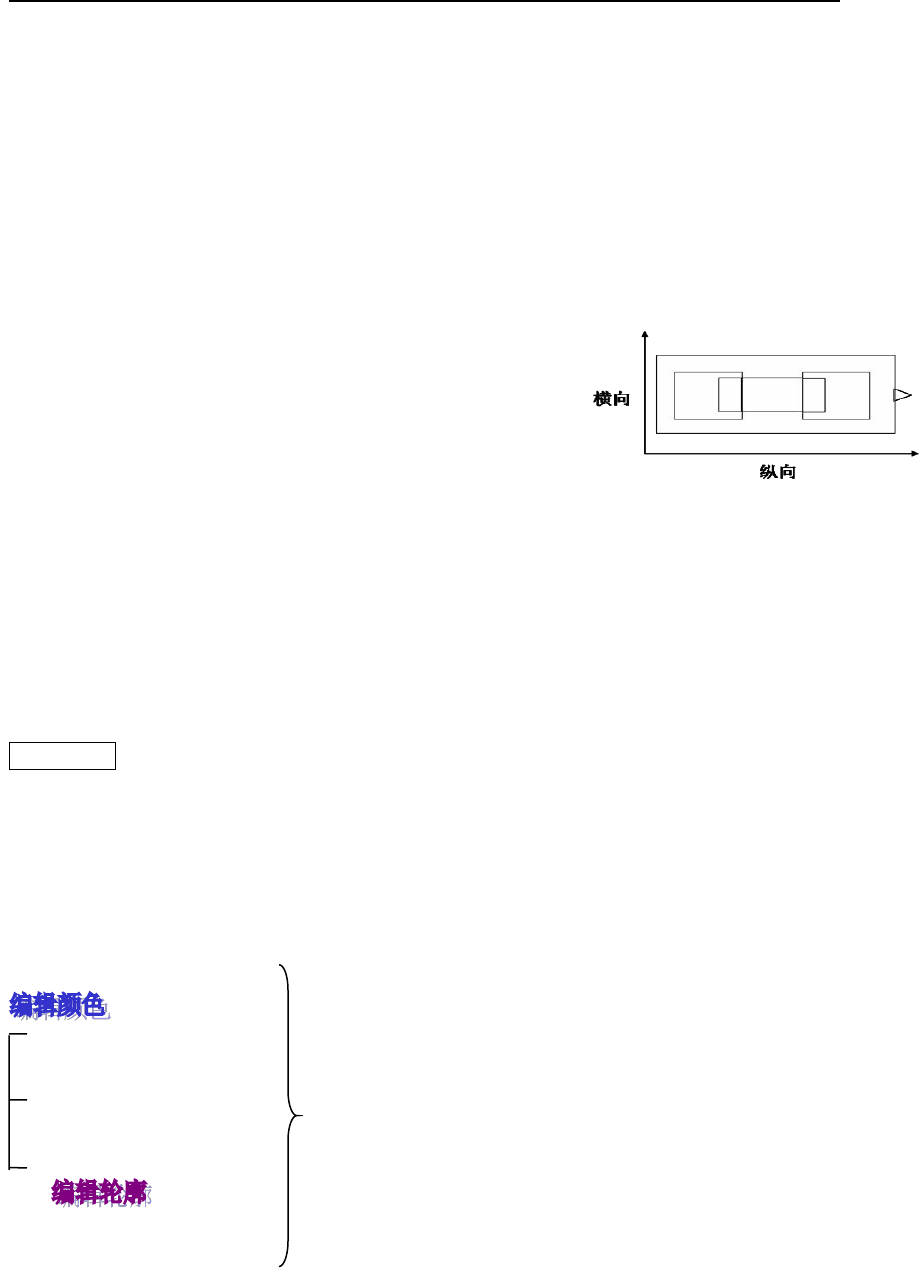

3）常规 CHIP 件：“纵向”指两焊盘连接线方向，“横向”指两焊盘连接线的垂直方向，
如下右图所示：
2. 特殊 CHIP 件
特殊 CHIP 件与常规 CHIP 件定义唯一不同的地方在于所有窗口
均跟随元件进行校正，不进行焊盘定位，其它定义与上面所描述的
与常规 CHIP 件一样。
2.3.2 检查原理介绍
2.3.2.1.1 自动检索窗算法
自动检索窗口的功能是对焊盘及元件的位置进行校正和定位，主要是对应由于 PCB 的局
部变形而引起的偏差，通过对焊盘找正后自动对偏差进行校正。点中自动检索窗进入到自动
检索窗的编辑。
自动检索窗
□电极设定
电极纵长 ___%
电极横长 ___%
说明:
是对电极的纵长、横长设定，按横、纵长设定，在两端各产生一个电极区域，无颜色抽取等
其它需求。
□ 元件检索
○电极检索
电极颜色比例≥___ %
○本体检索
本体颜色比例≥___ %
○轮廓检索
轮廓检索算法选取
颜色比例≥___ %
说明：
1.抽取元件电极/本体的颜色及亮度。
2.当选用“电极检索”或“本体检索”时，如果计算出的百分比大于设定值，则将此处作为
最终检索到的电极/本体位置，如果检测比例小于设定值时报检索错误。
当选择轮廓检索时，需点“编辑轮廓”，选中本体或电极的轮廓，此时将以元件轮廓作为本
炉后 AOI 手册
36
ＮＧ
ＯＫ
100%
100%
0%
0%
横向
纵
向
体的检索方式来检索本体位置，测试时，如检索正常，此时元件窗将向检索到的本体位置移
动，然后将极性窗、标示窗及相对应的任意追加窗也随之再次移动。
○一般 Chip(对于常规元件色选此项；此项与特殊 Chip 为单选即两者只能选一个)
□ 纵向偏移≤___ %
说明（纵向偏移用于检测元件向电极两边
（纵向）偏移是否过大）：
1.通过校正后的焊盘和元件位置进行判
定，不用抽颜色。
2. 把焊盘窗口的纵向长度作为 100%，分
别计算两端焊盘的内侧和元件两端离开的
距离，作为纵向偏移量，将其中较大的一个偏移量占焊盘纵向长的百分比作为实测值，如果
此实测值小于设定值时，结果 OK；如果实测值大于设定值时，结果为ＮＧ，报纵向偏移错
误。
□ 横向偏移≤___ %
100%
纵向
横
向
说明：
1.通过校正后的焊盘和元件位置进行判定，不用抽颜色。
2.把元件窗的横向长度作为 100%，本体从焊盘侧端离开的距离作为横向偏移量，将偏移量
占元件窗的横向长度的比值作为实测值。如果实测值小于设定值时，结果 OK；如果实测值
大于设定值，则结果为ＮＧ，报横向偏移错误。
□焊盘检索
□元件除外
焊盘颜色比例≥___ %
说明：
1.抽取焊盘的颜色及亮度，注意抽取焊盘颜色时尽量不要将焊盘以外的颜色抽取。
2.如果计算出的百分比大于设定值，则将此处作为最终检索到的焊盘位置，焊盘窗自动移至
此位置，且所有检测窗也跟随焊盘窗进行等量移动；否则焊盘检索 NG，报焊盘检索失败错
误。
□ 电极破损
□模板对比算法
颜色比例≥___ %
□电极对比算法
电极检测长度占比___ %
炉后 AOI 手册
37
电极亮度差异≤___ %
说明：
1.抽取电极的颜色及亮度。
2.如果计算出的比例大于设定值，则 OK；否则 NG，报电极破损错误。
□偏转检测
○轮廓算法
○面积占比算法
偏转角度≤___
说明：
选取相应的算法：当本体检索采用“电极检索”或“本体检索”方式时，偏转检测则应选“面
积占比算法”；本体检索采用“轮廓检索”方式时，则此处应选择“轮廓算法”。如果“本体
检索”未选用时，此处偏转算法也不应选用。
□启用定点间距检查
距离测试起始点 ___
定点之间的 X 距离 ___mm
X 距离允许最大偏差 ___mm
定点之间的 Y 距离 ___mm
Y 距离允许最大偏差 ___mm
说明：距离测试起始点可选元件中心点，选取两个元件点，命名为 MR1，MR2，测试起始点
到 MR1，MR2 两点连线的垂直距离则为定点间 X 距离，MR1，MR2 两点连线中心点到测试起始
点和 MR1（或 MR2）连线的距离为定点之间 Y 距离。若测试结果全部 OK 则结果 OK，否则
NG。
□电极距离测试缺件
距离检测
合格比例（%） ___%
连续合格行数≥ ___
距离≥（%） ___%
说明：
1.抽取电极的颜色及亮度。
2.计算每行电极颜色占所在行的百分比，如果有连续多少行颜色比例合格满足设定行数要
求，则测试结果 OK,否则 NG.
