炉后 AOI 手册
91
2.检测区域指的是引脚外端作为起始处，检测焊盘中间区域：其中的纵向忽略长度指去除引
脚外端前方的多少像素，将去除后的位置作为检测区域的起始处；以设定的横向宽度百分比
作为检测区域的横长；以设定的像素长度作为检测区域的纵长。将设定的横、纵长组成的区
域作为检测区域，此检测区域位于焊盘中间。如除外区域设为 2 个像素，宽设为 33%，长
度设为 5；表示以引脚外端为起始处，再去除 2 个像素的纵向长度（位于焊盘中间）产生一
个检测窗，此窗纵长为 5 个像素，横长为焊盘横长的 33%。
3.在检测区域内，如果测得值大于设定值，则结果 OK；如果小于设定值，则结果 NG。

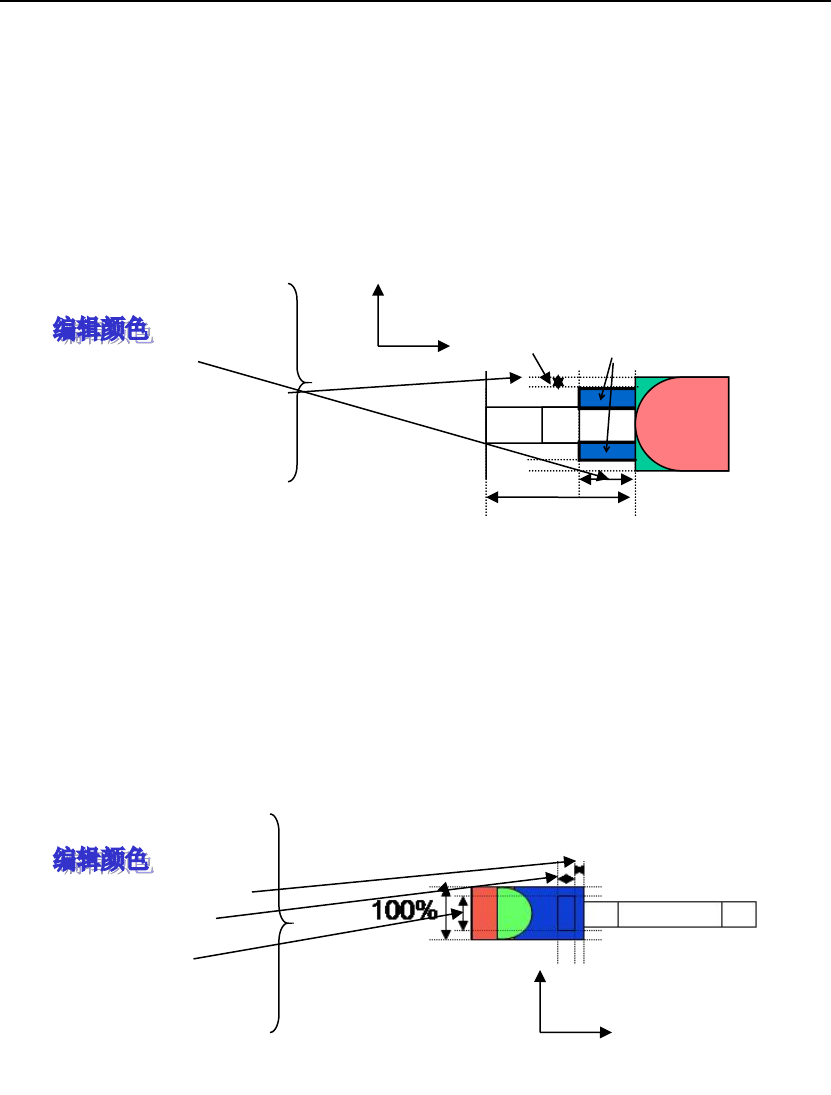

□3.引脚侧面
纵向长度___%
□ 去除横向宽度___像素
每行颜色比例___%
符合行数≤___像素
说明：
1.抽取红、绿色及亮度；
2.以引脚外端作为起始点，将引脚内端到引脚外端的距离作为 100%，以设定的纵向长度所
占百分比为检测区域纵长；以引脚侧端到相应的焊盘侧端的垂直距离作为检测区域的横长，
如选中去除横向宽度时，指将焊盘侧端作为起始处往里去除设定的长度部分不作为检测区
域；将去除后的检测区域的横长与纵长组成的区域作为检测区域（如上图所示将在引脚上下
各产生一个检测区域），两个区域分别进行检测。
3.在检测区域内，如果测得的连续不合格行小于设定值时，结果 OK；如果大于设定值，则
结果 NG。
□4.引脚伸长
纵向忽略长度___像素
纵向长度___像素
横向宽度___ %
每行颜色比例≤___%
符合行数≤___像素
说明：
1.抽取引脚的红色及亮度。
2.检测区域从引脚外端作为起始处，检测焊盘中间区域：其中的纵向忽略长度指去除引脚外
端前方的多少像素，将去除后的位置作为检测区域的起始处；以设定的横向宽度百分比作为
检测区域的横长；以设定的纵向长度作为检测区域的纵长。将设定的横、纵长组成的区域作
为检测区域，此检测区域位于焊盘中间。
3.在检测区域内，如果测得的符合行数小于设定值，则结果 OK；如果大于设定值时，结果
NG。
纵向
横
向
纵向
横
向
100%
检测区域
去除横向宽
炉后 AOI 手册
92
□5.引脚外段
颜色比例≥___%
说明：
1.抽取引脚外段的红色及亮度。
2.将引脚外段的面积作为 100%，在引脚外段区域内，如果测得值大于设定值，则结果 OK；
如果小于设定值时，结果 NG。
□6.焊盘中央
中外段颜色比例≥___%
连续长度≤___%
□ 外段颜色比例≥___%
说明：
1.抽取焊盘中央的红色及亮度。
2.中外段颜色比例：在检测区域内如果测得值大于设定值，则结果 OK，否则结果 NG；连
续长度：在检测区域内如果测得的红色的连续长度大于设定值，则结果 OK，否则结果 NG；
外段颜色比例：在检测区域内如果测得值大于设定值，则结果 OK，否则结果 NG。
3.对于中外段颜色比例与连续长度为与的关系，此两项的组合结果与第 3 项外段颜色比例为
或的关系。即 1、2 项组合结果与第 3 项中任一结果为 OK 时，焊盘中央项结果为 OK；当 1、
2 项组合结果与第 3 项中结果同时为 NG 时，焊盘中央项结果为 NG。
〇 开焊处算法组合：
[+]定义：如果几个算法间的算法采用+组合时，其中任何一个算法 OK，则组合结果 OK；
全部项 NG 时，则该组合结果 NG。
[*]定义：如果几个算法间的算法采用*组合时，其中任何一个算法 NG，则组合结果 NG；全
部项 OK 时，则该组合结果 OK。（与 Chip 用法一样）
□ 焊盘露铜
纵向长度___像素
颜色比例≤___%
说明：
1．从焊盘外端开始往内，以设定的纵向长度的 N 个像素作为检测区域。
2．可对焊盘露铜抽取颜色（红色）及亮度。
3．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK，大于设定值时 NG，
报焊盘露铜错误。
横向
纵
向
横向
纵
向
炉后 AOI 手册
93
□ 红胶溢出
纵向长度___像素
颜色比例≤___%
说明：
1．抽取红色及亮度
2．从引脚外端开如往外，以设定的纵向长度（N 个像素）作为检测区域。
3．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK，大于设定值时 NG，
报红胶溢出错误。
□ 引脚弯曲检查
横向宽度___%
纵向长度___像素
符合像素比例≤___%
说明：
1.抽取引脚的红色及亮度。
2.以两焊盘的间距为 100%，以设定的横长与纵长所组成的区域为检测区域。
在检测区域内，如果测得的面积小于设定值则 OK；如果大于设定值则 NG，报引脚弯曲错
误。
□ 断锡检查
内端除去___像素
外端除去___像素
每行符合比例___%
符合行数≤___像素
□ 外段检查
区域长度___像素
颜色比例≤__%
A 说明：
1.抽取铜铂的红色及亮度。
2.将内外端设定去除后，剩余的焊盘部份作为检测区域。
3.在检测区域内，如果测得的连续符合行小于设定值则 OK；如果大于设定值则此分项 NG。
B 说明：
1.抽取焊锡的蓝、绿色及亮度。
2.以 A 中符合行结束的位置为起始处，以设定的长度所包含的焊盘的区域作为检测区域。
3.在检测区域内，如果测得值小于设定值则 OK；如果大于设定值则此分项 NG。
A、B 两个同时 NG 时，此项 NG，报露铜错误。
100%
纵向
横
向
B
A
