炉后 AOI 手册

146

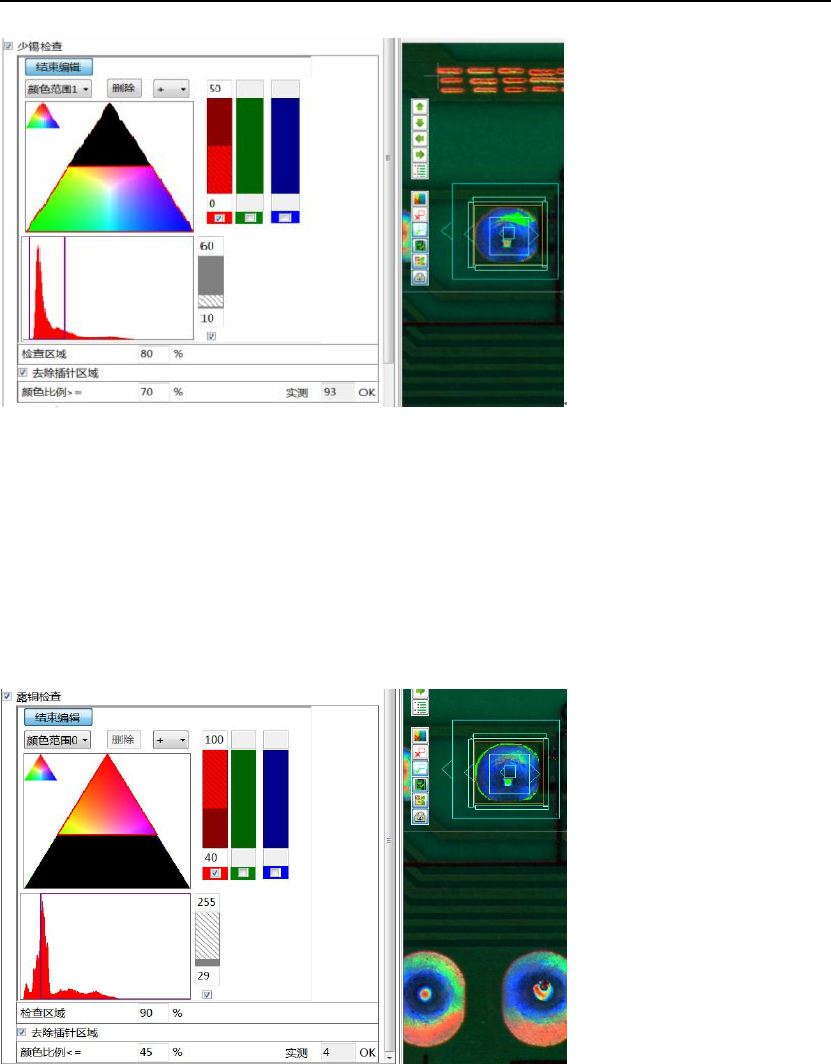

3）开焊检查

①中央颜色

与缺针检查颜色抽取相同（2 组颜色）

②重心偏移

与缺针检查颜色抽取相同（2 组颜色）

③逻辑组合

通常采用：1+2

4）露铜检查（“颜色范围 0”抽取红色）

炉后 AOI 手册

147

第四章作业员操作指导

第 1 节作业员流程

4.1.1 开机及复位

1.检查电源及气压是否正常,设备内部无杂物。

2.将设备上的主电源开关旋扭顺时针转至“ON”,此时设备主电源接通，设备上

电；此时按下设备内电脑的开关电源，将电脑开机（开机密码为两个空格）。

电脑开机完成后需进行设备开机复位。

3.按设备右上方的黄色“复位“按扭，丝杆开始移动，设备进行复位（双轨机器

需点软件主界面的调宽按钮进行调宽复位）。

4.设备复位的同时可将维修站电脑开启。此时开机完成。

4.1.2 调用程序

1.复位完成后，双击桌面的“AoiInline”快捷图标，启动 AOI 主程序软件（离

线机是“Aoidesk”，双轨在线机是“AoiDi”）。

炉后 AOI 手册

148

2.启动程序后将弹出用户登录界面；用户名及密码为默认，直接点登陆界面的“启

动程序”按扭后，进入到 AOI 主软件界面。

3.进入主软件后，点“程序操作”模块中的按扭，选择测试程序。

4.选好待测 PCB 板程序后，按设备右上方的黄色“复位“按扭，设备开始进行复

位调宽（双轨机器需点软件主界面的调宽按钮进行调宽复位）。

5.当设备完成复位调宽，且确认轨道宽度正常后，按设备右上方的绿色“开始”

按扭，设备进入到自动状态。

4.1.3 测试操作

1.设备进入到自动状态后，点主软件界面右上方进入 PCB 自动检测界面,

在界面中输出相应的“批次”及“序号”后点此界面中的“开始运行”按扭，

此时设备进入到自动测试状态。

2.设备进入到自动测试状态后，双击维修站电脑桌面的“AoiMTI”，启动维修站

软件。

3.启动维修站软件后将弹出维修站用户登录界面；用户名及密码为默认，直接点登陆界面的

“启动程序”按扭后，进入到维修站软件界面。

4.1.4 测试结果确认
