炉后 AOI 手册
30
子板 Mark 点：mark 点添加在主板上，子板 mark 点从主板上选择作为相对应的 mark 点
作为该子板的 mark。一个子板可加 2 个或 1 个 Mark 点（建议用 2 个）。
θ校正：对于整板或子板，如果加入 2 个 Mark 点，可对整板或子板上的所有窗口进行 X、
Y 及θ（含缩放比）的校正。
XY 校正：对于整板或子板，如果只加一个 Mark 点，可对此单板上的所有窗口进行 X、
Y 的校正。将检索到的 Mark 点位置与程序制作时定义的 Mark 点坐标进行对比,计算出偏
移量△X/△Y,将此偏移量作为校正量对所有检测窗口进行校正。
相关数据：
自动检索窗作用:在其限定的范围内检索本体；
元件窗作用:定义 Mark 点的尺寸。
6）具体检测原理要求及格式
点中自动检索窗，进入到自动检索窗的编辑
自动检索窗
选定颜色所占比例 ≥___ %
□启用形状检测
〇圆形检测
圆形相似度 ≥___ %
〇方形检测
方形相似度 ≥___ %
说明：
A．抽取 Mark 点颜色（一般为红色）及亮度，抽取时注意尽量不要抽取到 Mark 点以外的对
象。
B．计算抽出的 Mark 点颜色面积占该元件窗面积的百分比，满足比例设定条件的将作为最
炉后 AOI 手册
31
终的 Mark 点；否则结果 NG，报 Mark 点搜索错。
C．将检索到的 Mark 点元件窗与原设定的元件窗间偏移量作为校正量，对所有窗口进行校
正。
D．当勾选上启用形状检测后，可选择圆形检测或方形检测，当抽取到的 Mark 点颜色面积
接近于所启用的形状检测时，则结果 OK，否则 NG。
元件窗
元件窗作用只是定义 Mark 点的尺寸,要求与真实的 Mark 点大小基本一致；此窗口内无其它
参数。
2.2.1.2 Mark 点编辑实例
2.2.2 坏区标记检查算法
2.2.2.1 坏区标记检查算法
1)坏区标记检查算法基础说明：

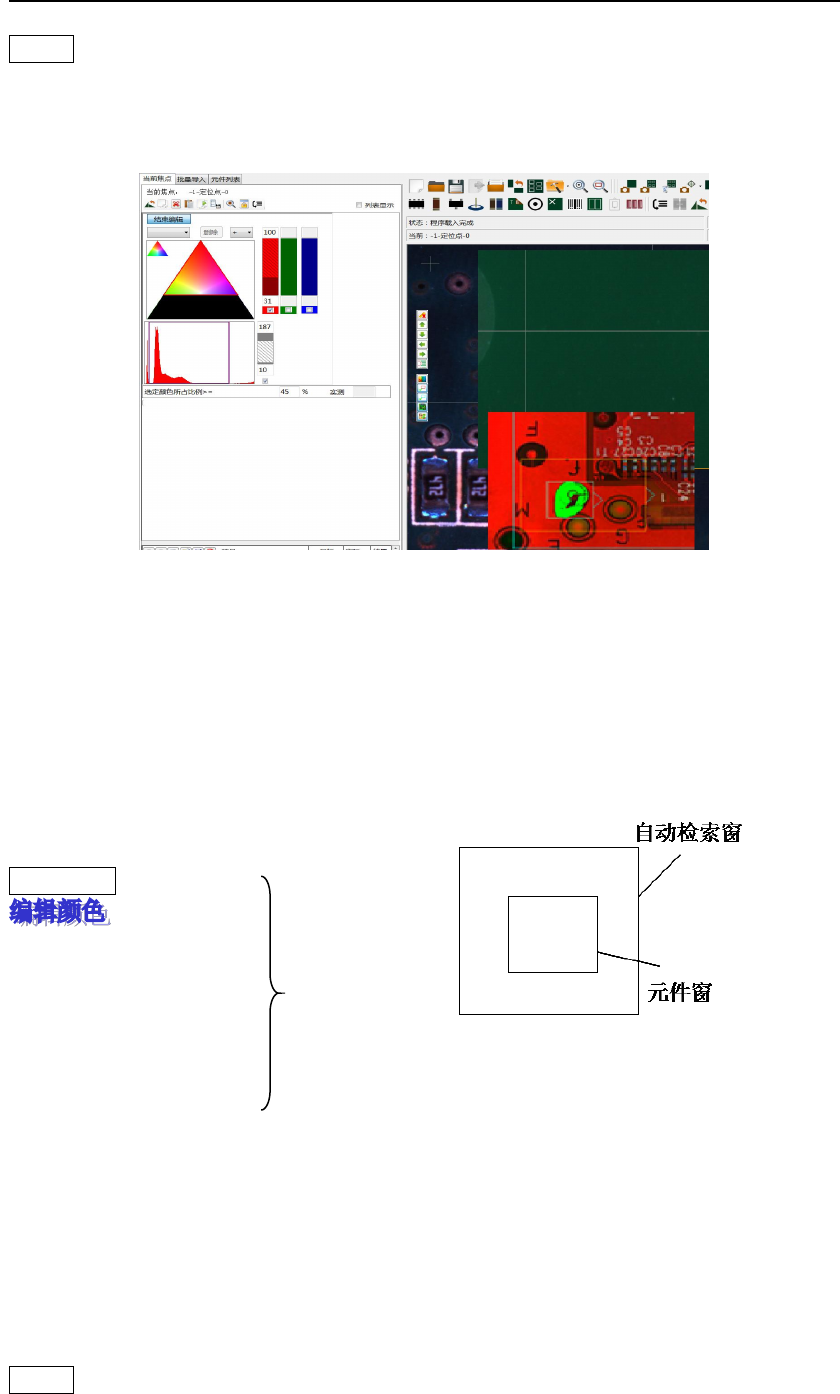

点“新建坏区标记”按扭后，会在程序中加入坏区标记窗，坏区标记共有 2 个窗口（具体如
下左图示）：
A．自动检索窗：此窗用来指定一个坏标的检
索范围，在此范围内检索坏板标识。
B．本件窗：此窗的作用是给出一个坏板标记
的大小。
2)具体检查原理：
点中自动检索窗进入到自动检索窗的编辑
自动检索窗
颜色比例≤___ %
说明:
1.抽取坏区标记的颜色及亮度。
2.计算检索校正后的元件窗中抽出的坏区标记的颜色的面积，如果小于设定值则 OK；如果
大于设定值则 NG。NG 后将此处视为存在坏区，作为坏板进行处理：此坏区范围内所有元
件的结果不输出；OK 时表示不存在坏区，按常规 PCB 单板进行检测和处理。
炉后 AOI 手册
32
元件窗
元件窗作用只是定义标记的尺寸，要求与真实的标记点大小基本一致；此窗口内无其它参数。
2.2.2.2 坏区标记编辑实例
2.2.3 正反面标识检查算法
2.2.3.1 正反面标识检查算法
1) 正反面标识检查算法基础说明
当此程序中存在正反面标记时，如果标记 OK，则用此程序进行检测；如果标记识别 NG，
则自动调用另一个已设定好的跳转程序进行检测。
2)具体检查原理要求及格式
点中自动检索窗进入到自动检索窗的编辑
自动检索窗
启用形状检测
圆形检测
圆形相似度
方形检测
方形相似度
选定颜色所占比例≥___ %
OK 调用程序：（点此处会弹出程序列表）
NG 调用程序：（点此处会弹出程序列表）
说明:
1.抽取正反面标记的颜色及亮度。
2.计算校正后的元件窗中抽出的正反面标记的颜色的面积，如果大于设定值则 OK，此时用
此程序进行检测；如果小于设定值则 NG，此时自动调用另一个已设定好的跳转程序进行检
测。
元件窗
元件窗作用只是定义标记的尺寸,要求与真实的标记点大小基本一致；此窗口内无其它参数。
