炉后 AOI 手册
37
电极亮度差异≤___ %
说明：
1.抽取电极的颜色及亮度。
2.如果计算出的比例大于设定值，则 OK；否则 NG，报电极破损错误。
□偏转检测
○轮廓算法
○面积占比算法
偏转角度≤___
说明：
选取相应的算法：当本体检索采用“电极检索”或“本体检索”方式时，偏转检测则应选“面
积占比算法”；本体检索采用“轮廓检索”方式时，则此处应选择“轮廓算法”。如果“本体
检索”未选用时，此处偏转算法也不应选用。
□启用定点间距检查
距离测试起始点 ___
定点之间的 X 距离 ___mm
X 距离允许最大偏差 ___mm
定点之间的 Y 距离 ___mm
Y 距离允许最大偏差 ___mm
说明：距离测试起始点可选元件中心点，选取两个元件点，命名为 MR1，MR2，测试起始点
到 MR1，MR2 两点连线的垂直距离则为定点间 X 距离，MR1，MR2 两点连线中心点到测试起始
点和 MR1（或 MR2）连线的距离为定点之间 Y 距离。若测试结果全部 OK 则结果 OK，否则
NG。
□电极距离测试缺件
距离检测
合格比例（%） ___%
连续合格行数≥ ___
距离≥（%） ___%
说明：
1.抽取电极的颜色及亮度。
2.计算每行电极颜色占所在行的百分比，如果有连续多少行颜色比例合格满足设定行数要
求，则测试结果 OK,否则 NG.
炉后 AOI 手册
38
2.3.2.1.2 自动检索窗编辑实例
1．常规参数设置指南
2．常规颜色抽取实例
1）元件检索（此例为本体检索的方式）颜色抽取：
抽取本体颜色时，应将本体整个抽出，可不用太在意抽出 PCB 板上白色丝印窗的颜色；但
如果选取“电极检索”时，则不要将 PCB 板上白色丝印窗的颜色也抽出。
2）焊盘检索颜色抽取（抽取焊盘时尽量不要将 PCB 板上的白色丝印等抽出）

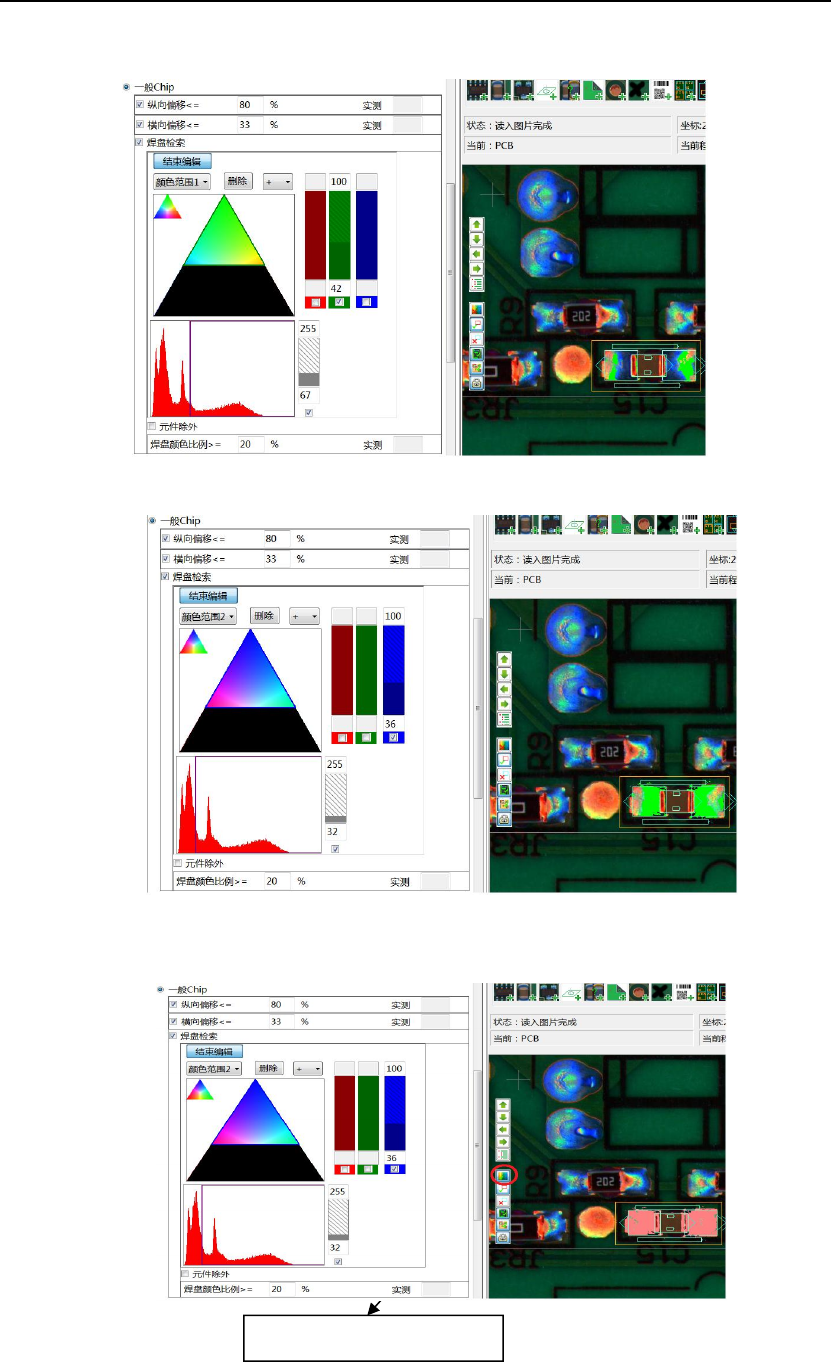

A．“颜色范围 0”抽取焊盘的红色部分
炉后 AOI 手册
39
B．“颜色范围 1”抽取焊盘的绿色部分
C．“颜色范围 2”抽取焊盘的蓝色部分
颜色分组抽取好后，可点“颜色组合”按扭查看所抽取的全部颜色的集合（用红色显
示，如下）
点中此“颜色组合”按扭，
