炉后 AOI 手册
84
3．在自动检索窗内检索对象，将检索到的位置作为焊盘的位置；再计算找到的焊盘对象的
颜色所占生成窗口的百分比，如果大于颜色比例设定值，则 OK；如果小于设定值则 NG，
报焊盘检索错误。

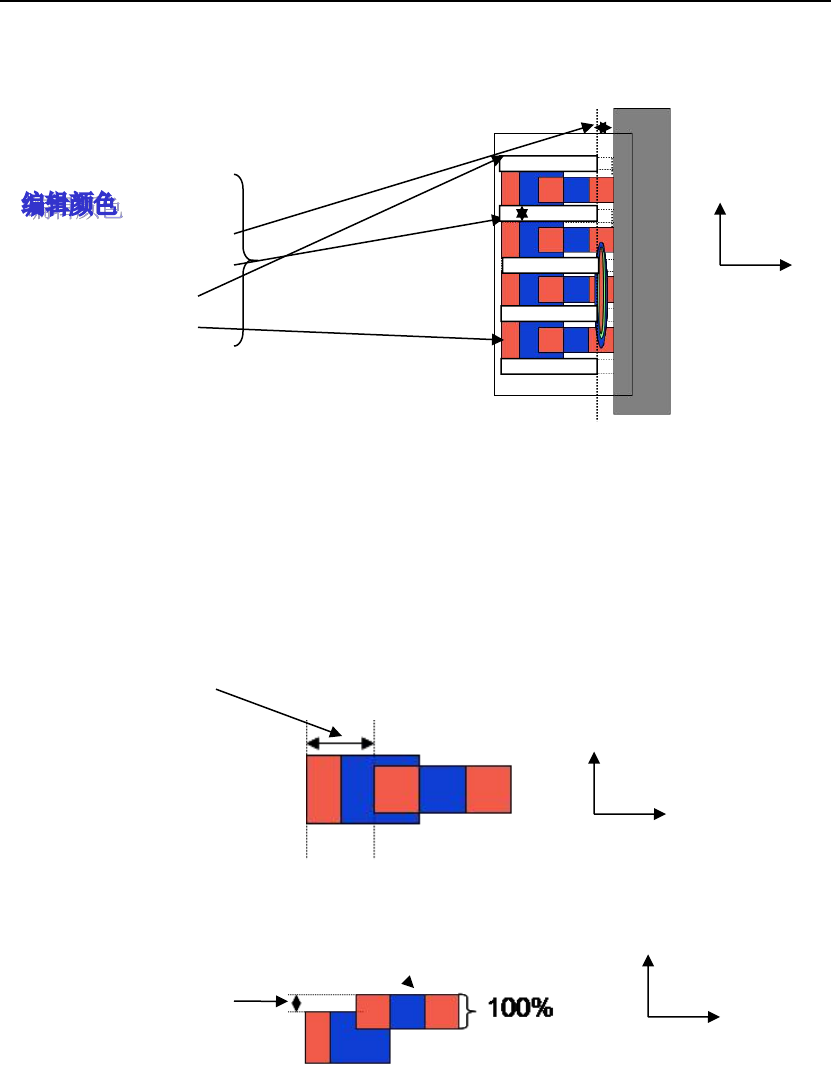

□ 短路检查
内侧除外区域___像素
短路窗横向宽度___ %
□ 起始端外侧检查
□ 终止端外侧检查
说明：
1.勾选“短路检查”项时，会自动在两引脚间产生一个短路窗；内侧除外区域指从引脚内端
开始往外去除设定的长度，不作为短路检测区域；短路窗横向宽度指短路窗占两焊盘间距离
的比率（两焊盘间的距离为 100%，短路窗位于两焊盘的中间位置上）；“起始端外侧检查”
及“终止端外侧检查”指此自动检索窗内第一脚和最后一个引脚（顺时针）的外侧是否进行
短路检测，此分项不能进行复制。
2.可对短路检查抽取颜色（短路时的红、绿、蓝色）及亮度。
3.如果抽出的颜色对象横向贯穿短路窗则 NG，报短路错误。
□ 引脚纵向偏移≥___像素
说明：
计算引脚外端到焊盘外端之间的距端，如要此长度大于设定值则 OK；如果小于设定值则
NG，报纵向偏移错误；此算法无颜色等其它设定。
□ 横向偏移≤___%
（引脚侧端和焊盘侧端的偏移检査，没有颜色参数设定。）
说明：
1.以引脚横长为 100%。
2.引脚的两侧是否有超出对应的焊盘侧端，如果哪侧超出焊盘的对应的侧端，则计算出超出
的部分占引脚的比率，如比率小于设定值则 OK；如果大于设定值则 NG，报横向偏移错误。
纵向
横
向
纵向
横
向
纵向
横
向
炉后 AOI 手册
85
2.7.2.2 IC 类自动检索颜色抽取实例
1．常规参数设置指南
2.常规颜色抽取实例
1）引脚纵向位置检索（本例选取引脚内端检索法，“颜色范围 0”抽取引脚内端的颜色）
2）引脚横向位置检索
A．“颜色范围 0”抽取引脚两端的颜色
炉后 AOI 手册
86
A．“颜色范围 1”抽取引脚中间的蓝色部分
3）引脚外端检索（“颜色范围 0”抽取蓝色以外的颜色/引脚前段的颜色）
