炉后 AOI 手册 61
炉后 AOI 手册
60
置、抽取颜色及检测标准。自动检索窗及元件窗分别只能为 1 个，当点中自动检索窗时可对
所有窗口进行整体移动、删除、拷贝或替换；而对于其它窗口均能任意追加、删除，当点中
非自动检索窗时，选中的窗口在自动检索窗范围内可独立任意拖动、删除、拷贝或替换：
注：此项中以下对各窗口的说明，除蓝色字体的部分描述与 CHIP 件不一样外，其余部分均
一样
自动检索窗：此窗的作用是定义一个元件、焊盘等的检索范围，并对检索条件进行设定。
本体窗：此窗的作用是定义元件的尺寸，无其它参数。
主焊盘窗：选中此元件任一窗口时可追加此窗；此窗作用是对焊盘进行检索校正及对元件的
焊点进行检测，如少锡、开焊等，此窗口存在多个时大小必须一样，当所有焊盘窗全部 OK
时，结果 OK；任何一个焊盘窗 NG 时，则结果 NG，报相对应的 NG 信息---焊盘窗内分缺
件、少锡、开焊、焊盘露铜及红胶溢出等检测项。
缺件窗：选中此元件任一窗口时可追加此窗；此窗跟随焊盘进行校正，作用是对元件是否漏
贴进行判定；当有多个缺件窗时，所有缺件窗 OK 时，结果 OK；如果任何一个缺件窗 NG
时，则结果 NG，报缺件错误。
短路窗：选中此元件任一窗口时可追加此窗；此窗跟随焊盘进行校正，作用是对两焊盘间是
否有短路进行判定；当有多个短路窗时，所有短路窗 OK 时，结果 OK；如果任何一个短路
窗 NG 时，则结果 NG，报短路错误。
极性窗：选中此元件任一窗口时可追加此窗；此窗跟随元件进行校正；其作用是对元件的极
性标识区域进行检测，用以判定元件是否贴反 180 度。
锡球窗：选中此元件任一窗口时可追加此窗；此窗跟随焊盘进行校正；作用是对指定区域是
否存在锡球进行判定；当有多个锡球窗时，所有锡球窗 OK 时，结果 OK；如果任何一个锡
球窗 NG 时，则结果 NG，报锡球错误。
任意窗：选中此元件任一窗口时可追加此窗；此窗能选择跟随焊盘或元件进行校正；且此窗
口可选择报错信息类别，如选少锡时此窗 NG 时报少锡。
副焊盘窗：选中此元件任一窗口时可追加此窗；此窗作用是对元件的焊点进行检测（不参与
焊盘的检索），如少锡、开焊等，此类窗口可任意追加多个，任何一个副焊盘窗 NG 时，则
结果 NG，报相对应的 NG 信息---焊盘窗内分缺件、少锡、开焊、焊盘露铜及红胶溢出等检
测项。
组合窗：选中此元件任一窗口时可追加此窗；点中此窗口后点“新建窗口”可在此窗口中加
入多个任意窗且组合窗中的多个任意可进行“+”或“*”的组合（与后续开焊组合的关系
一样）。如果两者间（可多个，现以 2 个来举例）是“+”的关系则表示它们之间任何一个
OK 即此组合窗为 OK；如果是“*”的关系则 2 个同时 OK 时此组合窗的结果为 OK。
标识窗：选中元件任一窗口时可追加此窗；此窗跟随元件进行校正；作用是对元件是否有贴
错进行判定；当有多个标识窗时，所有标识窗全部 OK 时，结果 OK；如果任何一个标识窗
NG 时，则结果 NG，报错件错误。另外，如果一个标识窗口中录入几种文字模板时，任何
一个文字模板满足匹配条件时，此文字窗结果 OK；全部录入的文字模板均不满足匹配条件
时，此标识窗结果 NG，报错件错误。
测量窗：此窗口可选择跟随焊盘或本体校正，主要用于测量焊盘露铜和焊盘中心异物。

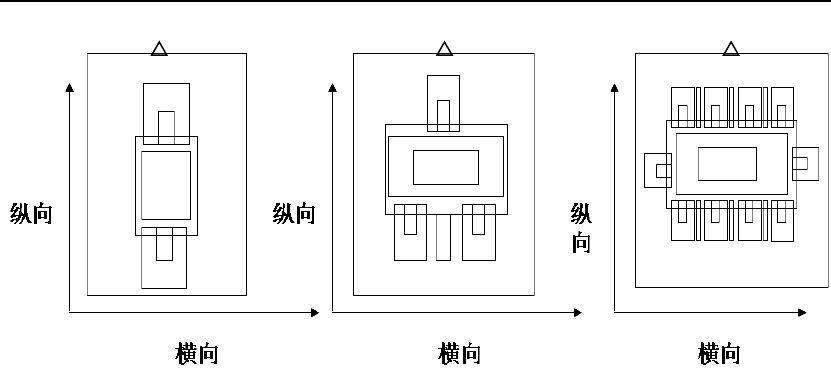

3）引脚片式元件“纵向”指垂直于焊盘最多的元件边的方向，“横向”指平行于焊盘最多的
元件边的方向，如下图所示：
（以二极管/钽电容、三极管及排阻/排容为例）
炉后 AOI 手册
61
炉后 AOI 手册
62
2.6.2.1 自动检索窗算法说明
自动检索窗
□ 搜索焊盘
颜色比例≥___ %
说明：
1.抽取焊盘的颜色及亮度，注意抽取焊盘颜色时尺量不要将焊盘以外的颜色抽取。
2.如果计算出的百分比大于总体相似度设定值，则将此处作为最终检索到的焊盘位置，焊盘
窗自动移至此位置，且所有检测窗也跟随焊盘窗进行等量移动；否则焊盘检索 NG，报焊盘
检索失败错误。
□ 搜索本体
○轮廓检索
颜色比例≥___ %
○颜色占比检索
颜色比例≥___ %
说明：
1.抽取元件本体的颜色及亮度。
2. 当选择轮廓检索时，如果计算出的百分比大于设定值，则将此处作为最终检索到的本体
位置，如果检测比例小于设定值时报检索错误。
当选用“颜色占比检索”时，如果计算出的百分比大于设定值，则将此处作为最终检索到的
本体位置，如果检测比例小于设定值时报检索错误。
测试时，如检索正常，此时元件窗将向检索到的本体位置移动，然后将极性窗、文字窗及相
对应的任意追加窗也随之再次移动。
□ 横向偏移≤___%
说明：
1.通过焊盘和元件位置进行判定，不用抽颜色。
2.将焊盘的横长作为 100% 。首先通过焊盘检索，全体窗口向焊盘的位置移动然，并记住此
时元件的中心座标；再通过过元件检索后，元件窗再次移动到找正的元件处，并记住此时的
元件的中心座标；这两种状态下的元件窗位置的中心座标间的距离小于设定值时 OK，大于
设定值，则 NG，报横向偏移错误。
