炉后 AOI 手册
113
A 区域：具体菜单及说明如下
1
B 区域：
B 区域为坐标窗显示区域，当坐标进行单位转换或平移时，作为调整的依据，具体坐法是：
选中一个列表中的元件，此时此元件的坐标窗在此区域中显示为黄色（其它为蓝色），用鼠
标点中此元件拖动或进行平移设定，将其移动到与整图中相应的元件位置处，此时完成数据
的处理。
C 区域：
C 区域为概图区，用鼠标点中某一位置，则 B 区会显示具体的这一位置的元件图。
点“浏览”，可选择 CAD 文件
此项为数据列分项选定，根据 CAD 中 6 项数
据列分布的情况进行选择及设定
此项是选定 CAD 文件列分割符的方式
此项 CAD 文件中所有元件列表清单，当登录
导入（粘贴元件）一个或一类元件后，此清单
中相应的元件清单将自动被清除，当所有元件
都清除完即被录登导入后，此清单为空即 CAD
此项为数据处理项，其功能有 3 个：
1. 能过比例设定对 CAD 中的 X、Y 坐标比例
进行变换，将其换算为微米的单位。
2. 通过输入 X、Y 坐标平移，可对整体坐标
中心进行平移至与 PCB 整图上的元件一一
相对应。
3. 数据处理：1）对中指将 CAD 的坐标分布
中心与设定的 PCB 板的中心平移至重合；
2）水平翻转/垂直翻转是将 CAD 坐标进行
水平/垂直翻转的处理
点“刷新显示”，则实时对更改后坐标窗中心
的显示进行刷新
此项是选择模板与 CAD 中元件编码/封装的关联
表，当选好一个已存的链接表后点“执行链接”，
如果此 CAD 中存在编码/封装与关联表中一样，
则自动将这此元件进行登录导入。
“更新链接”勾选后，则会将新建的链接加入到
选好的关联表中。
“恢复上次结果”主要用于软件突然关闭等致使
导 CDA 中断可保存异常关闭前所导过的内容，
再次导入不会重复
当选中元件列表后，
点“选择模板”，则可
选 择 相 应 的 模 板 子
项；勾选“角度反向”
或点旋转图标将元件
模板角度与 PCB 整图
上对应的元件角度调
整为一致
此项是选择按同类封装/编
码进行批量登录导入。
选中“同类封装”，点“登
录”后，将 CAD 中这一封
装的元件将全部自动贴粘
到板上相应的位置，若中
途停止导入，则点击“结
束导入”；点击“核对元件”
可将 CAD 与 BOM 表进行
核对。
炉后 AOI 手册
114
3.1.3.2 手动粘贴元件
当无 CAD 坐标或板上元件很少时，可用手动粘贴元件的方法来做程序。
1． 选中一要粘贴的一个模板子项，单击此模板子项，会将此模板粘贴到当前 FOV 中心，
用鼠标点中并拖动到相应的元件位置，即完成此元件的粘贴。
2． 复制此粘贴的元件，在相同的元件中心双击鼠标，可进行快速粘贴。
3． 采用此方法，将所有元件手动粘贴完成。
3.1.4 Mark 及标识
元件粘贴完成后，手动做 Mark 点、坏板标记及正反面标识。
3.1.5 获取 FOV 图像
当程序完成及初调结束后，点“FOV 拍照”快捷图标，设备获取 FOV 图像，将 FOV 图像
保存。
3.1.6 程序调试
将保存的整图像读入，可进行在线或离线调试程序。
第 2 节 离线实时调试
1． 存在离线编程器时，可运行离线编程软件，对误判进行实时调试。
2． 调试完成后，点“更新在线机程序”快捷图标，设备会在测完一片板后，实时自动更新
程序。
炉后 AOI 手册
115
第 3 节 各类型元件实例集合

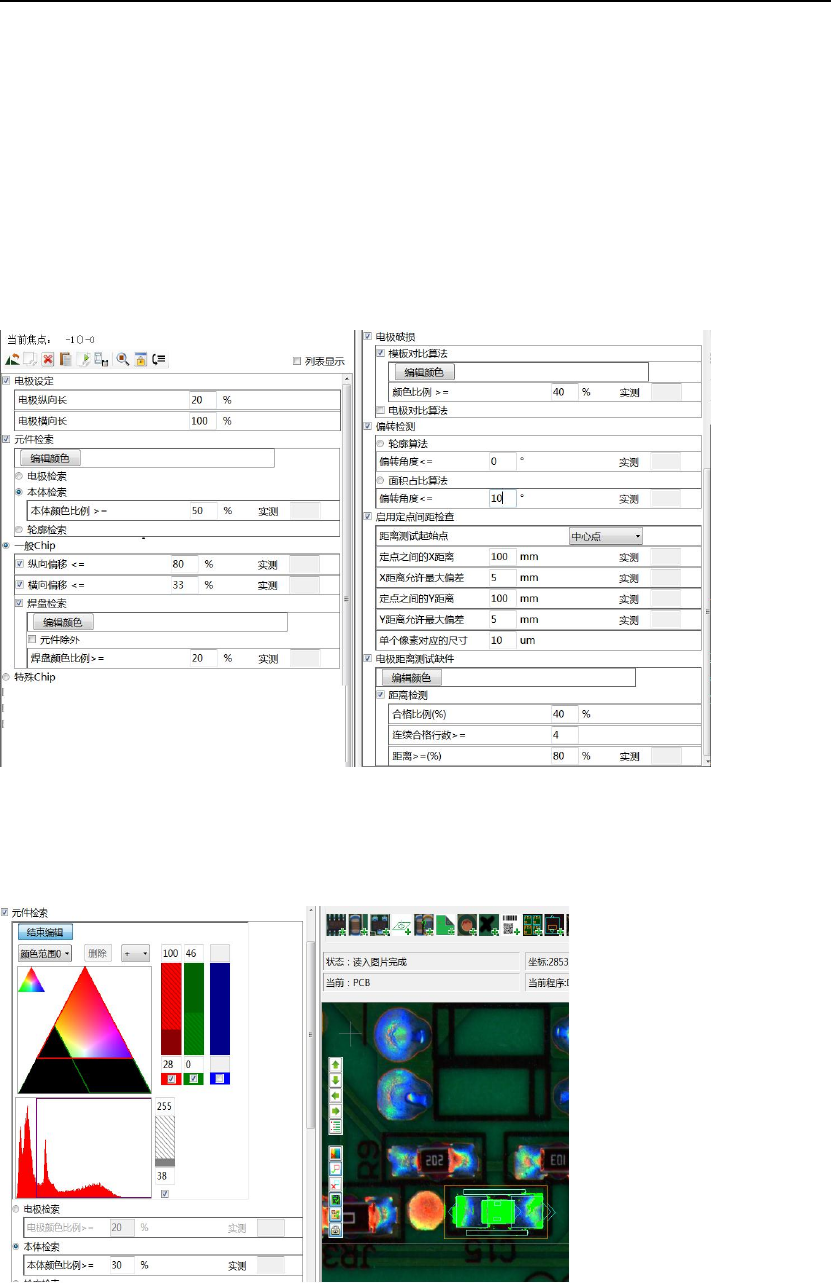

3.2.1 CHIP 件实例
自动检索窗
1．常规参数设置指南
2．常规颜色抽取实例
1）元件检索（此例为本体检索的方式）颜色抽取：
抽取本体颜色时，应将本体整个抽出，可不用太在意抽出 PCB 板上白色丝印窗的颜色；但
如果选取“电极检索”时，则不要将 PCB 板上白色丝印窗的颜色也抽出。
