炉后 AOI 手册 142 4）引脚弯曲检查 （ “颜色范围 0 ”抽取 红色） 5 ）断锡检查 （此项 有 2 上项 目 ： “断锡 检查” 、 “外段 检查” ） 1-1 断锡检查 （ “颜色范围 0 ”抽取 红色） 1-2 外段检查 （ “颜色范围 0 ”抽取 非红色）
炉后 AOI 手册
141

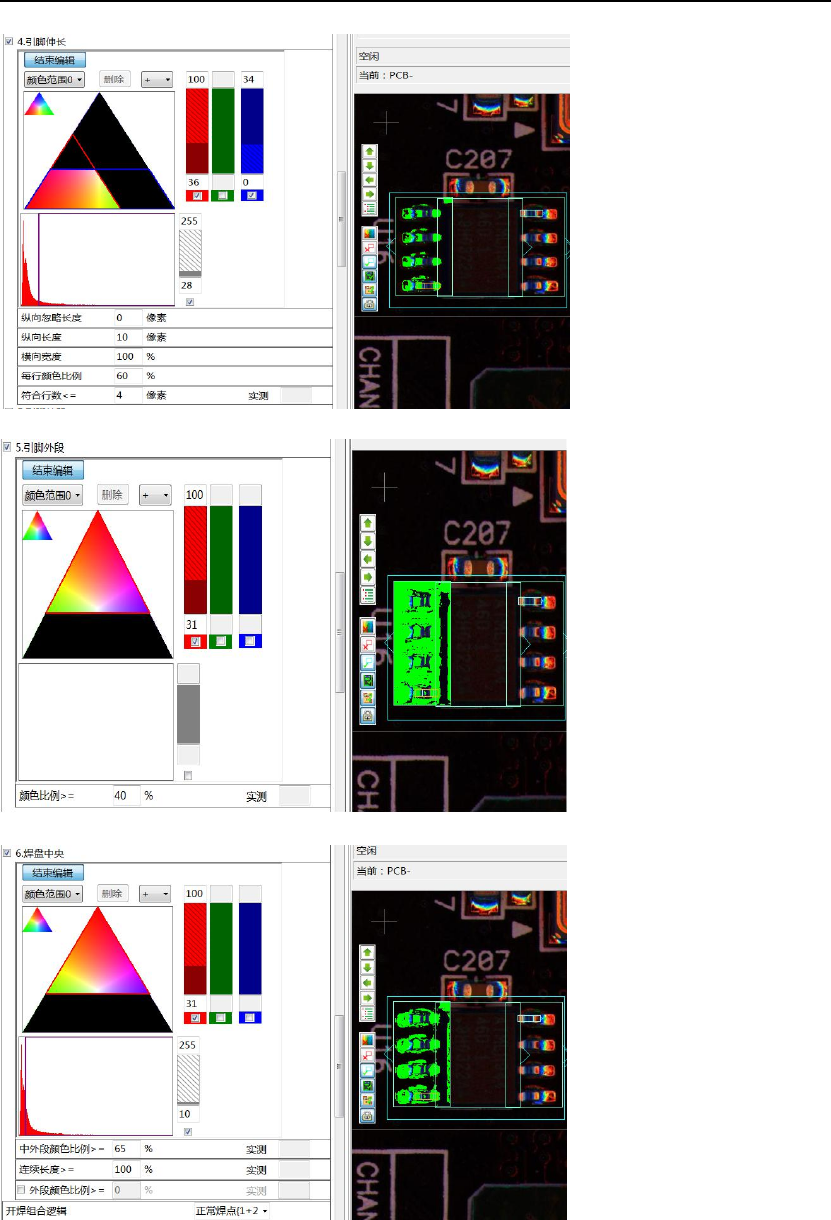

⑤引脚外段（“颜色范围 0”抽取红色）
⑥焊盘中央（“颜色范围 0”抽取红色）
开焊组合算法：点中上图下方“开焊组合算法”项右边的下拉菜单可选择相应的算法组合。
3）“焊盘露铜”及“红胶溢出”与 CHIP 一样抽取
炉后 AOI 手册
142
4）引脚弯曲检查（“颜色范围 0”抽取红色）
5）断锡检查（此项有 2 上项目：“断锡检查”、“外段检查”）
1-1 断锡检查（“颜色范围 0”抽取红色）
1-2 外段检查（“颜色范围 0”抽取非红色）
炉后 AOI 手册
143
3.2.4 插针类元件实例
自动检索窗
1.常规参数设置指南
2.常规颜色抽取
A．“颜色范围 0”抽取红色
B．“颜色范围 1”抽取绿色
C．“颜色范围 2”抽取蓝色
